Sans parafoudre

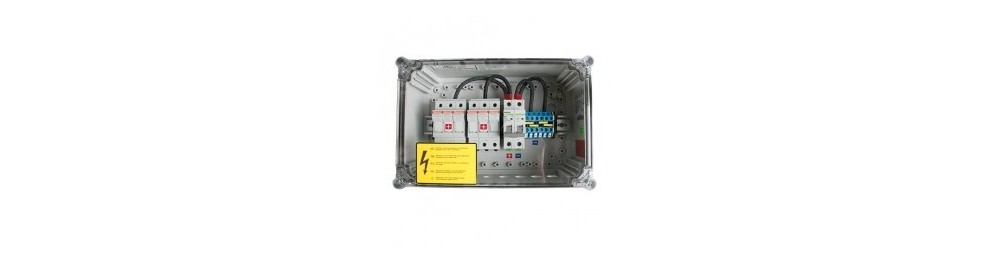

Les boîtes de jonction Phaesun PN-GJB mettent en parallèle de 2 à 8 chaînes de panneaux photovoltaïques sur une sortie unique, pour les installations jusqu'à 250 V. Elles intègrent un interrupteur-sectionneur de 20 à 80 A et une protection par fusible gG sur la polarité positive de chaque entrée, dans un coffret étanche IP66. Elles s'adressent aux sites isolés et aux installations où un parafoudre n'est pas requis.

Les modèles

• PN-GJB2 : 2 entrées, 20 A.
• PN-GJB4 : 4 entrées, 40 A.
• PN-GJB6 : 6 entrées, 60 A.
• PN-GJB8 : 8 entrées, 80 A.

Choisir le nombre d'entrées

Chaque entrée reçoit une chaîne de modules. Prévoyez une entrée libre si vous envisagez d'agrandir le champ. Le courant total de sortie doit rester compatible avec le régulateur et la section du câble vers le local technique.

Si le site est exposé à la foudre, choisissez la version PN-GCB avec parafoudre.
