Structures photovoltaïques

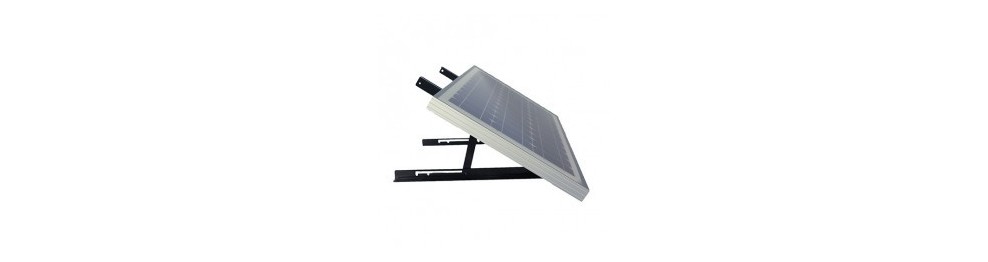

Une installation photovoltaïque durable commence par une structure solide, bien orientée et adaptée au support. Nous proposons des structures au sol à lester ou à ancrer, des supports pour toiture-terrasse, des structures sur mât ou en façade et des fixations en surimposition sur toiture. La gamme couvre le simple module de site isolé comme les rangées de plusieurs panneaux, avec des inclinaisons réglables selon la latitude et l'usage.

Les types de structures

• Au sol : GSE Ground à lester sans génie civil, supports Phaesun SMS et Uniteck UNIFIX.
• Au sol triangulée : structures aluminium ERM STR pour 1 à 3 modules.
• Sur terrasse : consoles Renusol ConSole en HDPE.
• Sur mât ou en façade : structure aluminium ERM SMF.
• En toiture : fixation K2 en surimposition, pose en portrait.

Choisir l'inclinaison

En site isolé, une inclinaison forte, de 45 à 60°, favorise la production d'hiver, quand les besoins sont les plus difficiles à couvrir. Pour une production annuelle maximale, une inclinaison proche de 30° convient en France. Sur une terrasse, une inclinaison faible limite la prise au vent et l'ombrage entre rangées.

Notre guide d'installation donne les principales règles de pose.
