Support terrasse Renusol ConSole 4.1

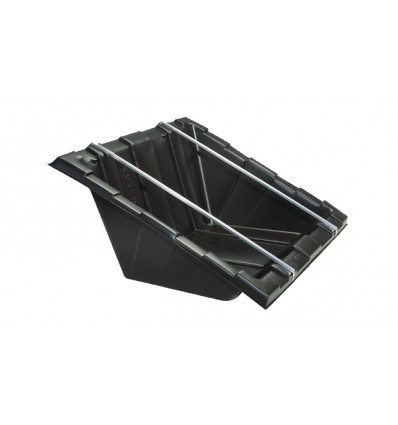

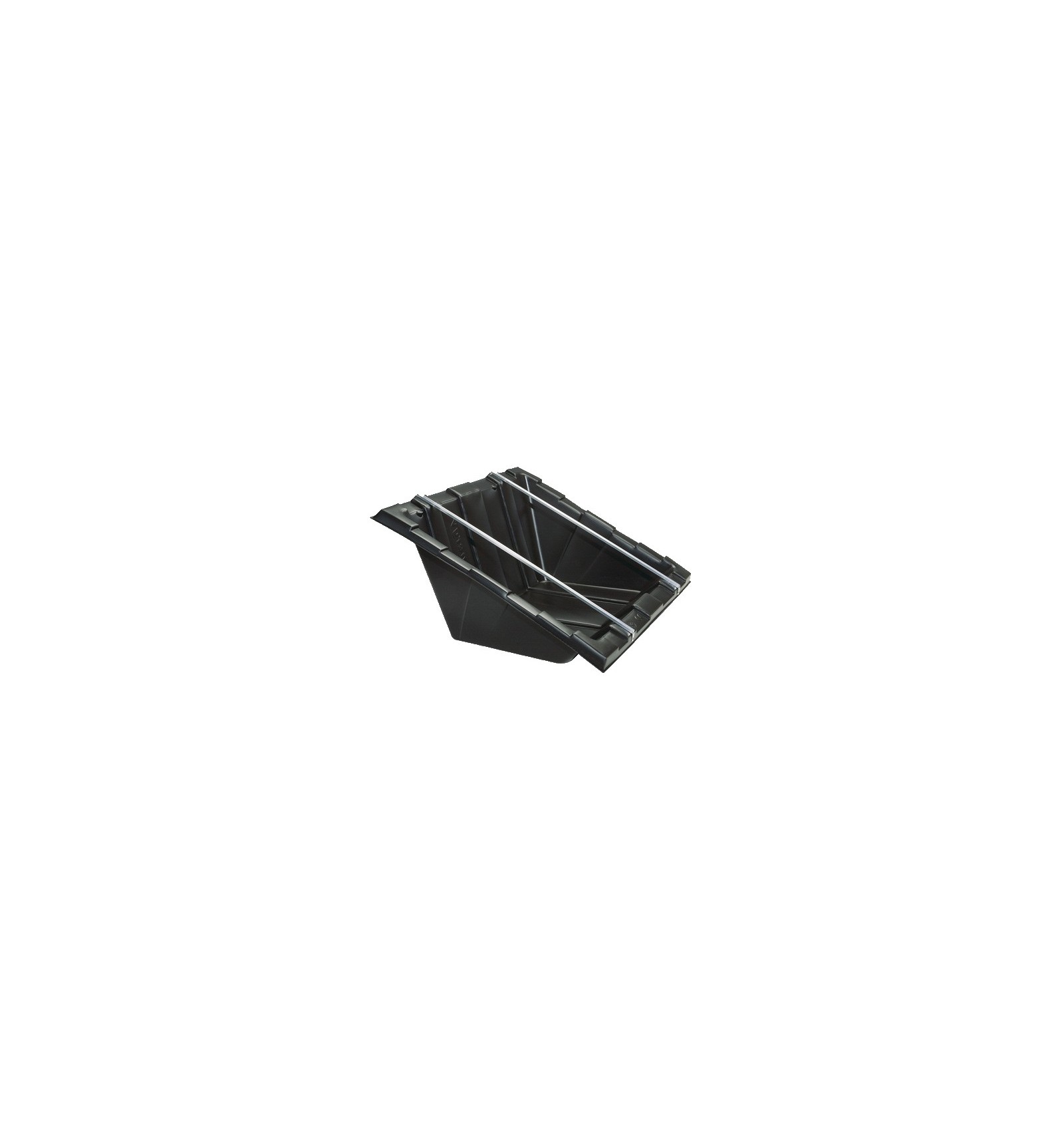

La ConSole 4.1 de Renusol est un bac en polyéthylène haute densité (HDPE) qui porte un module photovoltaïque cadré, posé en paysage, à une inclinaison fixe de 25°. Elle se pose sur une toiture-terrasse ou au sol et se leste avec des dalles ou du gravier : la couverture n'est pas percée.

Utilisation et pose

• Supports : toitures plates jusqu'à 5° de pente (bitume, béton, gravier) et terrains.
• Modules : un module cadré de 80 à 140 Wc, avec trous de montage dans le cadre. Vérifier les dimensions et les entraxes du module dans le tableau ci-dessous.
• Fixation : deux profilés aluminium en U se vissent (M6) sous le cadre du module, puis se fixent par clips et vis sur le rebord du bac.
• Lestage : la masse de lest dépend de la hauteur du bâtiment, de la zone de vent et de neige et de la nature du support ; elle doit être calculée pour chaque projet.
• Ouïes d'aération en haut et en bas pour la ventilation du module, perçages d'évacuation de l'eau, bacs empilables.
• Écart entre rangées : plus de 1,2 m.

Caractéristiques techniques
