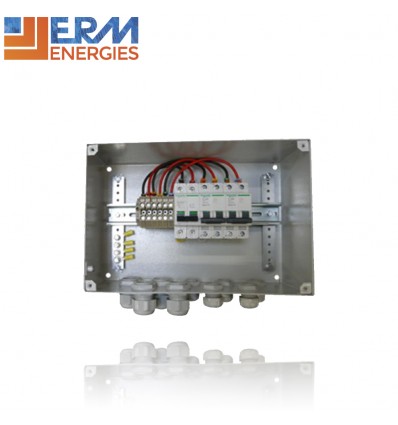

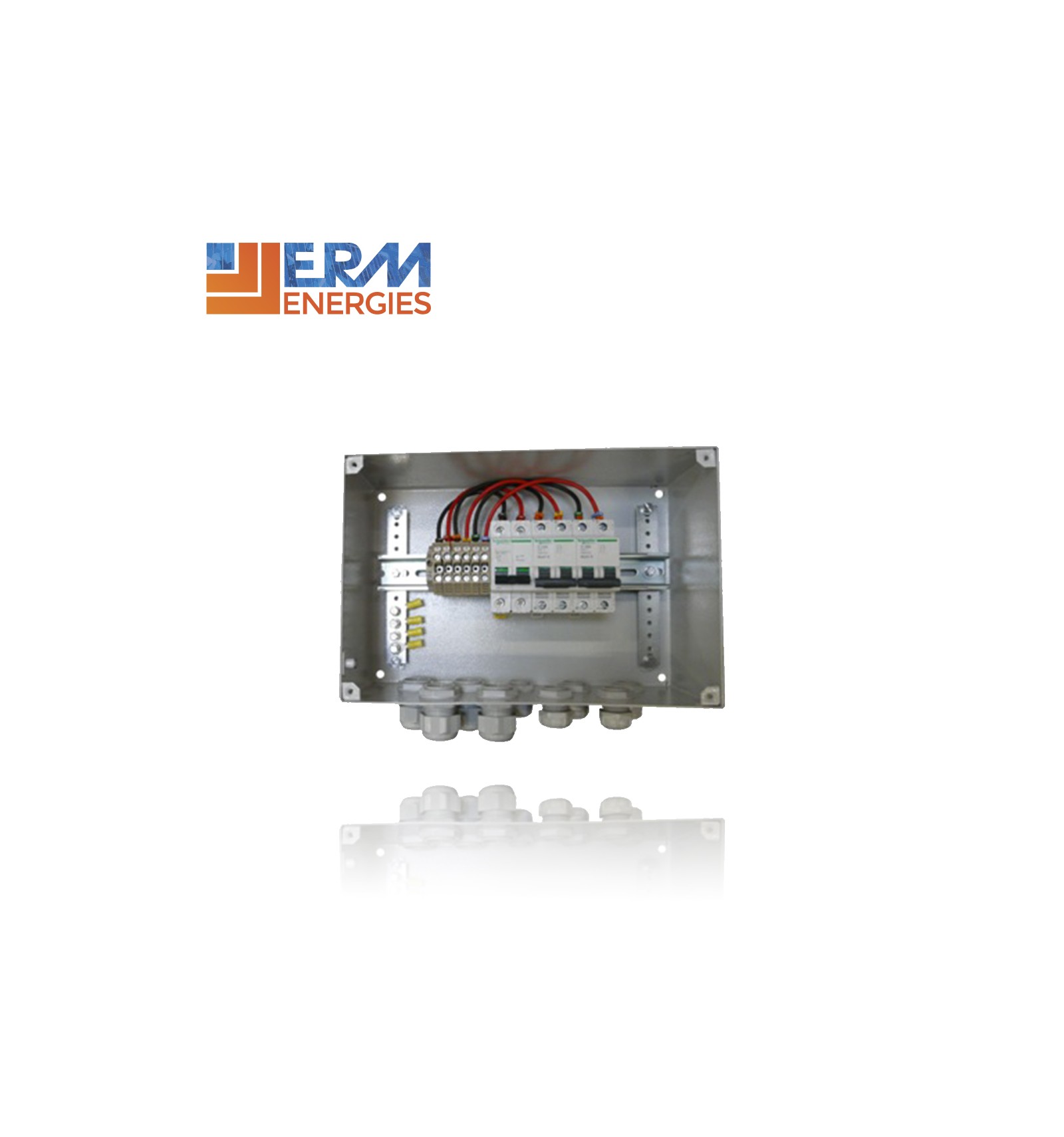

Coffret de protection DC OG20 20 A

Être protégé c’est essentiel

Mettre en œuvre un coffret de protection OG, conçu pour le courant continu, permet de maximiser la sécurité des personnes. Il rend plus facile les visites de maintenance et surtout vous permet d’être protégé en cas de problèmes. (Saviez-vous qu’un défaut comme un court-circuit peut aisément mettre le feu à votre installation ?)

Rôle du coffret

Le coffret OG20 regroupe, pour une installation solaire en site isolé d'un calibre de 20 A, les trois protections du circuit à courant continu : entre les panneaux et le régulateur, entre le régulateur et la batterie, et sur le départ vers les consommateurs.

• Sectionnement des panneaux solaires : il permet d'isoler le champ photovoltaïque avant toute intervention sur le régulateur.
• Protection de la batterie : elle coupe le circuit en cas de court-circuit, la batterie pouvant débiter un courant très élevé.
• Protection du départ charge : elle protège la ligne qui alimente les consommateurs en courant continu.
• Coffret IP66, adapté à une pose en local technique ou en extérieur abrité.

Choix et pose

• Choisir le calibre d'après le courant du régulateur de charge : 20 A pour ce modèle. La gamme OG existe en 10, 15, 20 et 30 A.
• Placer le coffret au plus près de la batterie pour limiter la longueur de câble non protégée.
• Raccordement à confier à une personne qualifiée ; respecter les sections de câble correspondant au calibre.
