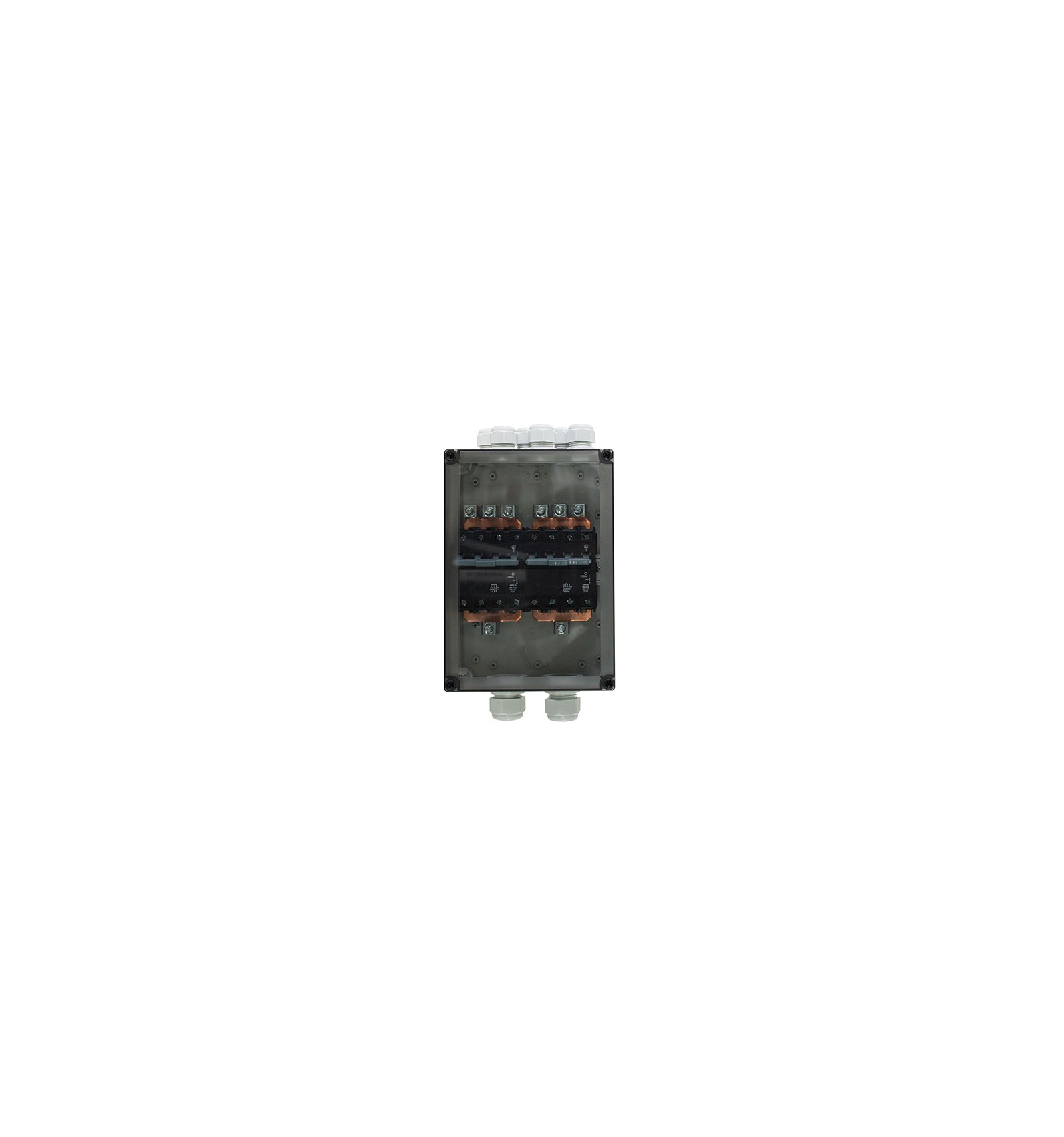

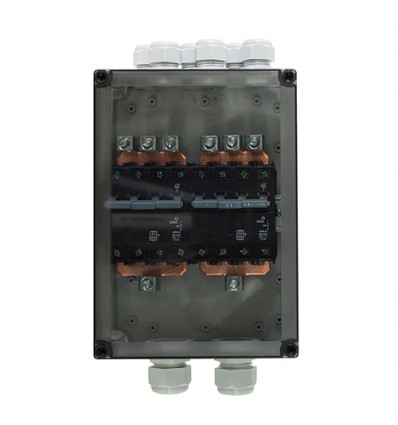

Coupe-batterie PN-BMS 150A
342,00 €
TTC360,00 € TTC
-5%
390759
2.800 Kg
0.380 m
0.200 m
0.135 m
Nouveau
Coupe-batterie Phaesun PN-BMS 150 A, coffret IP65 avec disjoncteurs sur les deux pôles de la batterie, 80 Vcc, pouvoir de coupure 10 kA par pôle, bornes 95 mm², presse-étoupes 2 x M32 et 6 x M25
Une question ?
Le PN-BMS 150 A de Phaesun est un coffret coupe-batterie qui se place entre le parc de batteries et le reste de l'installation en courant continu. Il coupe et protège les deux polarités de la batterie par des disjoncteurs hydrauliques-magnétiques de 150 A, d'une tension nominale de 80 V, avec un pouvoir de coupure de 10 kA par pôle. Un jeu de barres interne répartit ensuite l'alimentation vers les différents appareils : régulateur de charge, onduleur, circuits d'utilisation. La gamme PN-BMS existe en quatre calibres (125, 150, 200 et 250 A) ; cette fiche décrit le calibre 150 A.
Points clés
- Sectionnement et protection des deux pôles de la batterie dans un même coffret, pour protéger les câbles et les équipements.
- Disjoncteurs hydrauliques-magnétiques à courbe de déclenchement U2 : déclenchement précis, indépendant de la température, et aptitude au sectionnement.
- Pouvoir de coupure de 10 kA par pôle.
- Coffret IP65 avec presse-étoupes : 2 entrées M32 côté batterie pour des câbles de 25 à 95 mm², 6 sorties M25 pour des câbles de 4 à 25 mm².
- Jeu de barres interne pour distribuer le courant vers le régulateur, l'onduleur et les circuits d'utilisation.
- Fonctionnement de -40 °C à +85 °C.
Caractéristiques techniques
| Référence Phaesun | 390759 |
| Courant nominal | 150 A |
| Tension nominale | 80 V en courant continu |
| Nombre de disjoncteurs | 2 |
| Pôles | 3 |
| Type de disjoncteur | QDC-3 (13) |
| Pouvoir de coupure | 10 kA par pôle |
| Résistance interne | 2,5 mΩ par pôle |
| Courbe de déclenchement | U2 |
| Technologie | Hydraulique-magnétique |
| Température de fonctionnement | -40 °C à +85 °C |
| Presse-étoupes d'entrée | 2 x M32 (25 à 95 mm²) |
| Presse-étoupes de sortie | 6 x M25 (4 à 25 mm²) |
| Section de raccordement en entrée | 1 x 95 mm² |
| Section de raccordement en sortie | 3 x 95 mm² |
| Tenue aux chocs / aux vibrations | 16,82 g / 2,5 g |
| Certificats | CE, VDE, UL, IEC 60947-2, CCC, GostR |
| Indice de protection | IP65 |
| Dimensions (L x l x h) | 380 x 200 x 135 mm |
| Poids | 2,80 kg |
À prévoir
- Un calibre cohérent avec la section des câbles de batterie et avec le courant maximal de l'installation ; les autres calibres de la gamme sont 125, 200 et 250 A.
- Une tension de parc inférieure à la tension nominale de 80 V, tension de charge comprise.
- Des câbles de batterie de 25 à 95 mm² et des départs de 4 à 25 mm², pour rester dans la plage de serrage des presse-étoupes.
