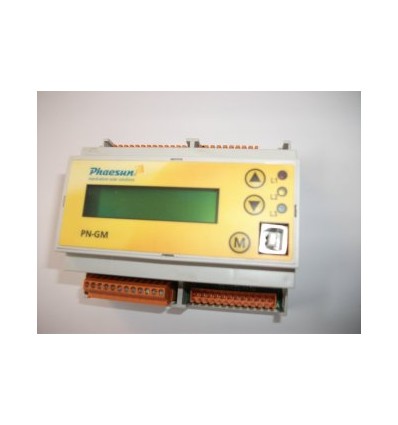

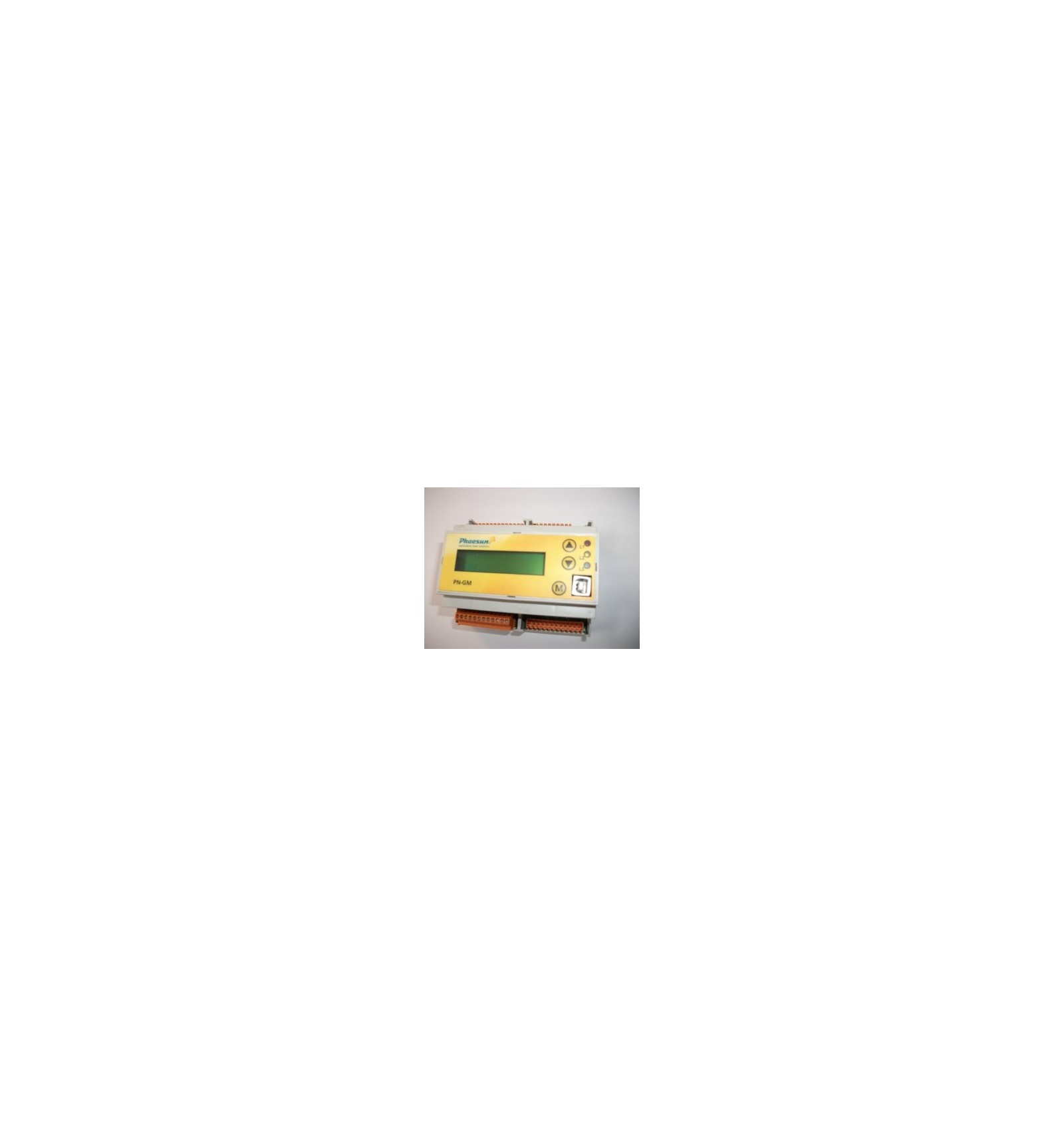

PN-GM

Le PN-GM est un automate de gestion d‘énergie programmable avec acquisition de données. Ce produit assure une gestion optimisée des générateurs solaires photovoltaïques ou hybrides (PV + Diesel/Eolien) pour des applications en site isolé.

Caractéristiques générales

• Tension système : 12VDC, 24VDC, 48VDC
• 8 sorties programmables
• 7 entrées de mesures analogiques et 2 entrées ToR (Tout ou Rien)
• Catalogue de fonctions intégrées paramétrables
• Gestion de sources auxiliaires (groupe électrogène ou autres)
• Outils logiciel de configuration et d’exploitation Phaesoft

Fonctions standard de régulation

• Gestion de charge optimisée de type MLI (Modulation de Largeur d’Impulsion)
• Gestion de charge multi-phases (Absorption, Egalisation, Maintien)
• Gestion de la décharge par délestage
• Reconnexion automatique de l’utilisation
• Alarme tension haute et tension basse
• Compensation en température des seuils de régulation de charge (-3 mV / °C / 2V@25°C)

Mesures instantanées

• Tension du parc batterie
• Courants et énergies de production et de consommation
• Température du parc batterie
• Irradiation solaire

Traitement des données

• Traitement des données mesurées (moyennes, cumuls, minima et maxima)
• Stockage des données dans une mémoire interne non volatile (jusqu‘à 4 ans de stockage)
• Exploitation et statistiques par application logicielle Phaesoft

Caractéristiques électriques

• Tension de fonctionnement : 9 - 65 VDC (standard)
• Consommation propre : < 0,3 W
• Mise à la terre de la polarité positive ou négative

Caractéristiques mécaniques

• Boîtier modulaire IP35 en NORYL UL94 V-0
• Fixation sur rail DIN
• Dimensions : 107 x 86 x 66 mm
• Masse : 0,30 kg
• Connectique par bornier à vis débrochable

Affichage

• Afficheur LCD 2 lignes de 16 caractères
• Affichage permanent et/ou défilant des mesures et de l‘état du système
• Dialogue utilisateur par menu défilant pour configurer et tester le PN-GM
• Mise en évidence d’un défaut ou d’un état par 3 LEDs
• Multi-langues (Français/Anglais)

Protections

• Phénomènes électriques et électromagnétiques transitoires
• Inversions de polarité
• Court-circuit
• Surtension

Interface de communication

• Localement, avec un ordinateur portable par interface USB (prise USB type-B en façade)
• Sur site avec d’autres dispositifs par liaison série RS485, RS232
• A distance, via un modem externe RTC, GSM ou GPRS
• En réseau, via une connexion Ethernet-TCP/IP

Protocole de communication

• Protocole propriétaire Phaesun pour communication avec le logiciel Phaesoft
• Protocole MODBUS avec table de lecture de données et fonctions spéciales

Garantie et certifications

• Standard : 2 ans
• Conforme RoHS selon la directive européenne 2002/95/CE
• Fabriqué dans l’Union Européenne
