next1 6500-48

6 148,88 €

^TTC

6 472,50 € TTC

-5%

Référence : 322151

Poids : 35.000 Kg

Largeur : 0.580 m

Hauteur : 0.439 m

Profondeur : 0.182 m

Condition : Nouveau

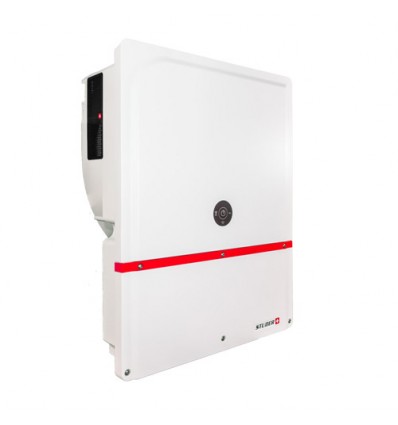

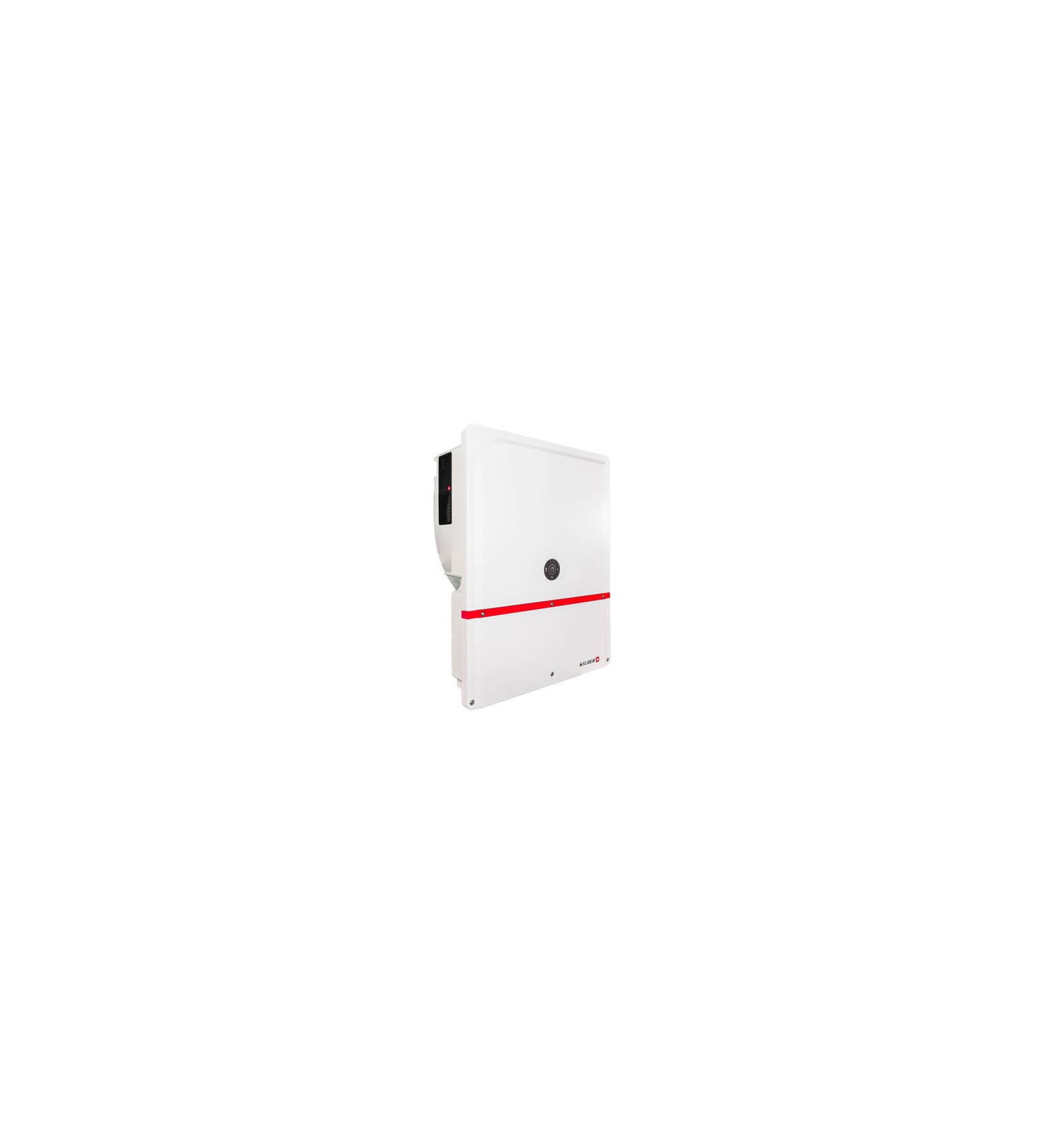

Onduleur-chargeur Studer next1 nx1 6500-48, monophasé 230V, batterie 48V, 4500VA continu / 6500VA 30 min, chargeur 125A, transfert 80A, AC flex 50A, IP65

Plus de détails

Une question ?

Nos experts sont à votre service pour répondre à vos questions.

04 90 60 05 68

En savoir plus
Téléchargement (2)

Le Studer next1 nx1 6500-48 est un onduleur-chargeur monophasé à topologie basse fréquence pour batterie 48 V, utilisable en site isolé comme en raccordement au réseau. Il fournit 4 500 VA en continu et 6 500 VA pendant 30 minutes à 25 °C, valeur qui lui donne son nom. C'est un onduleur de batterie : la fiche technique ne lui attribue aucune entrée photovoltaïque, la production solaire arrive par des régulateurs de charge côté batterie ou par un onduleur réseau côté alternatif.

Points clés

Trois raccordements alternatifs : la source (réseau ou groupe électrogène, transfert de 80 A), les charges secourues et l'interface AC flex de 50 A, configurable en seconde source ou en sortie pilotée.
Fonctionnement interactif avec le réseau et passage automatique en secours, avec double relais de déconnexion.
Fonction Smart Boost : la batterie complète une source limitée, par exemple pour écrêter les pointes de consommation.
Chargeur de 125 A à 6 étapes réglables (bulk, absorption, maintien, égalisation, maintien réduit, absorption périodique). Communication avec le BMS des batteries lithium par bus CAN.
Mise en service et supervision par l'interface web embarquée, depuis un téléphone ou un ordinateur (Wi-Fi ou Ethernet), puis à distance par le portail et l'application Studer. Enregistrement des données sur clé USB, un point par minute.
Système évolutif : plusieurs next1 s'associent en parallèle, en biphasé (split phase) ou en triphasé.
Montage mural, adaptable en baie 19 pouces avec la platine proposée en option.

Caractéristiques techniques

Puissance continue à 25 °C	4 500 VA
Puissance 30 min à 25 °C	6 500 VA
Puissance 5 s à 25 °C (onduleur, monophasé)	12 000 VA
Tension de sortie nominale, phase-neutre	Sinusoïdale pure, 220 / 230 / 240 V (±1 %), réglable
Fréquence de sortie nominale	50 / 60 Hz (±0,02 %), réglable
Tension nominale de batterie (plage)	48 V (38 à 68 V)
Courant de charge maximal	125 A
Cos φ	0,1 à 1
Distorsion harmonique	< 1 %
Source AC (réseau ou génératrice) : courant nominal maximal	80 A
AC flex (2e entrée ou sortie) : courant nominal maximal	50 A
Plage de tension AC, phase-neutre	176 à 288 V
Catégorie de surtension	III
Règlements de connexion au réseau cités	Règlement UE 2016/631 (NC RfG), EN 50549-1:2019, VDE-AR-N 4105:2018, IEC 62116, IEC 61727
Autoconsommation arrêt / veille / marche	3 / 7 / 28 W
Communication	2 bus nx (RJ45), 1 CAN BMS, 1 RS485i (Modbus), 1 entrée sonde nx tempSensor
Contacts multifonctions	2 entrées numériques, 2 entrées analogiques, 2 sorties auxiliaires de 16 A
Plage de température de travail	-20 °C à +60 °C
Indice de protection	IP65
Dimensions (h x l x L) et poids	182 x 439 x 575 mm, 39 kg

À prévoir

Protection de la batterie : le next1 n'a pas de fusible interne. Fusible ou disjoncteur à poser au plus près de la batterie, d'un calibre adapté au câble et limité à 1,25 fois le courant maximal de l'appareil. Câble de batterie de 70 mm² recommandé (95 mm² au maximum) jusqu'à 3 m.
Protection en amont de la source AC : 80 A au maximum.
Solaire côté batterie : régulateurs Studer VarioTrack ou VarioString, reliés uniquement par le kit de communication xcom 485i-nx (5 régulateurs au plus), jamais directement sur le bus du next1.
Solaire côté alternatif : onduleur réseau monophasé d'un autre fabricant, de préférence sur le raccordement AC flex.
Options : écran nx interface, sonde de température de batterie nx tempSensor (nécessaire pour la compensation en température), compteur nx power meter.
Raccordement au réseau : faire vérifier que les certifications disponibles correspondent aux exigences du gestionnaire de réseau. Installation par un professionnel qualifié.
En site isolé, l'accès au portail demande un routeur mobile raccordé en Ethernet (non fourni).
