Régulateur Victron SmartSolar 100/30
139,73 €
TTC164,39 € TTC
-15%
SCC110030210
8719076040170
1.300 Kg
0.130 m
0.186 m
0.070 m
Nouveau

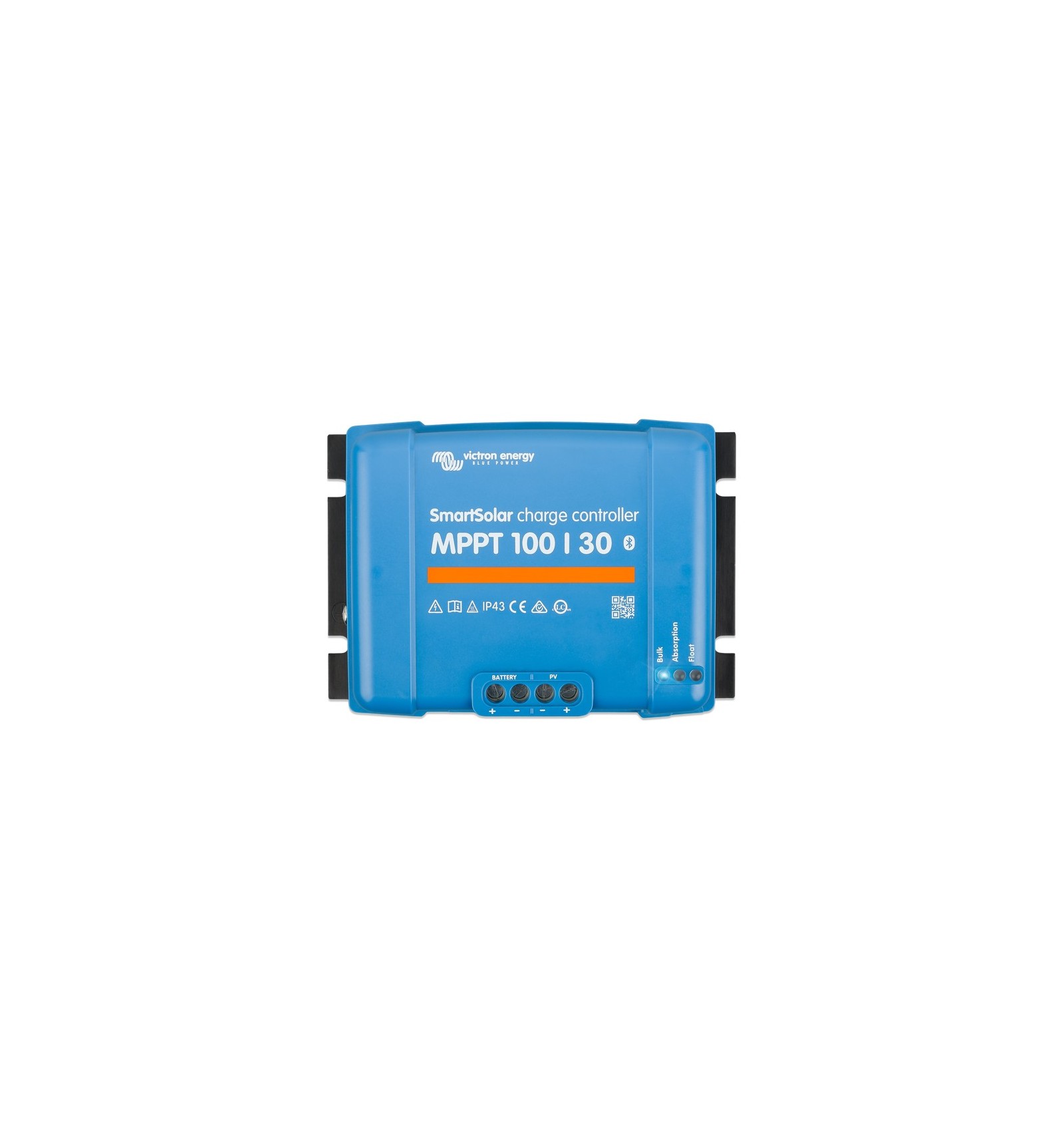

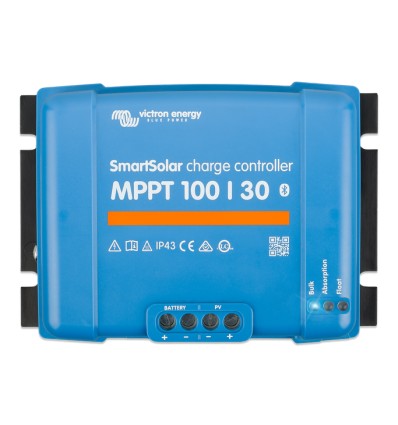

Régulateur MPPT SmartSolar MPPT 100/30 12/24V Vco MAX 100 V, sortie 30 A, IP43, pas de départ conso, bluetooth intégré
Une question ?
Le Victron SmartSolar MPPT 100/30 est un régulateur de charge solaire pour batteries 12 V ou 24 V. Il prend l'énergie des panneaux solaires et recharge la batterie au meilleur rendement, jusqu'à 30 A, avec un suivi du point de puissance maximale (MPPT) ultra-rapide. C'est le régulateur le plus recherché de la gamme : fourgon, camping-car, bateau, chalet ou petite maison en site isolé, avec un champ solaire de quelques centaines de watts.
Le Bluetooth est intégré : réglages, suivi en direct et historique se consultent sur smartphone avec l'application gratuite VictronConnect, sans accessoire supplémentaire.
Sur cette page : L'essentiel · Fonctionnement · Dimensionnement · Installation · Voyants · Caractéristiques · FAQ
L'essentiel en chiffres
| Tension batterie | 12 V ou 24 V, détection automatique |
| Courant de charge | 30 A |
| Puissance PV nominale | 440 W en 12 V, 880 W en 24 V |
| Tension PV maximale | 100 V (tension à vide, par grand froid inclus) |
| Courant de court-circuit PV maximal | 35 A |
| Rendement maximal | 98 % |
| Communication | Bluetooth intégré, port VE.Direct |
| Garantie | 5 ans |
Que signifie « 100/30 » ?
Le premier nombre est la tension maximale des panneaux : 100 V en circuit ouvert, à ne jamais dépasser, même par grand froid. Le second est le courant de charge maximal vers la batterie : 30 A. La puissance solaire utile dépend donc de la tension de la batterie : 440 W en 12 V, 880 W en 24 V.
À quoi sert un régulateur MPPT ?

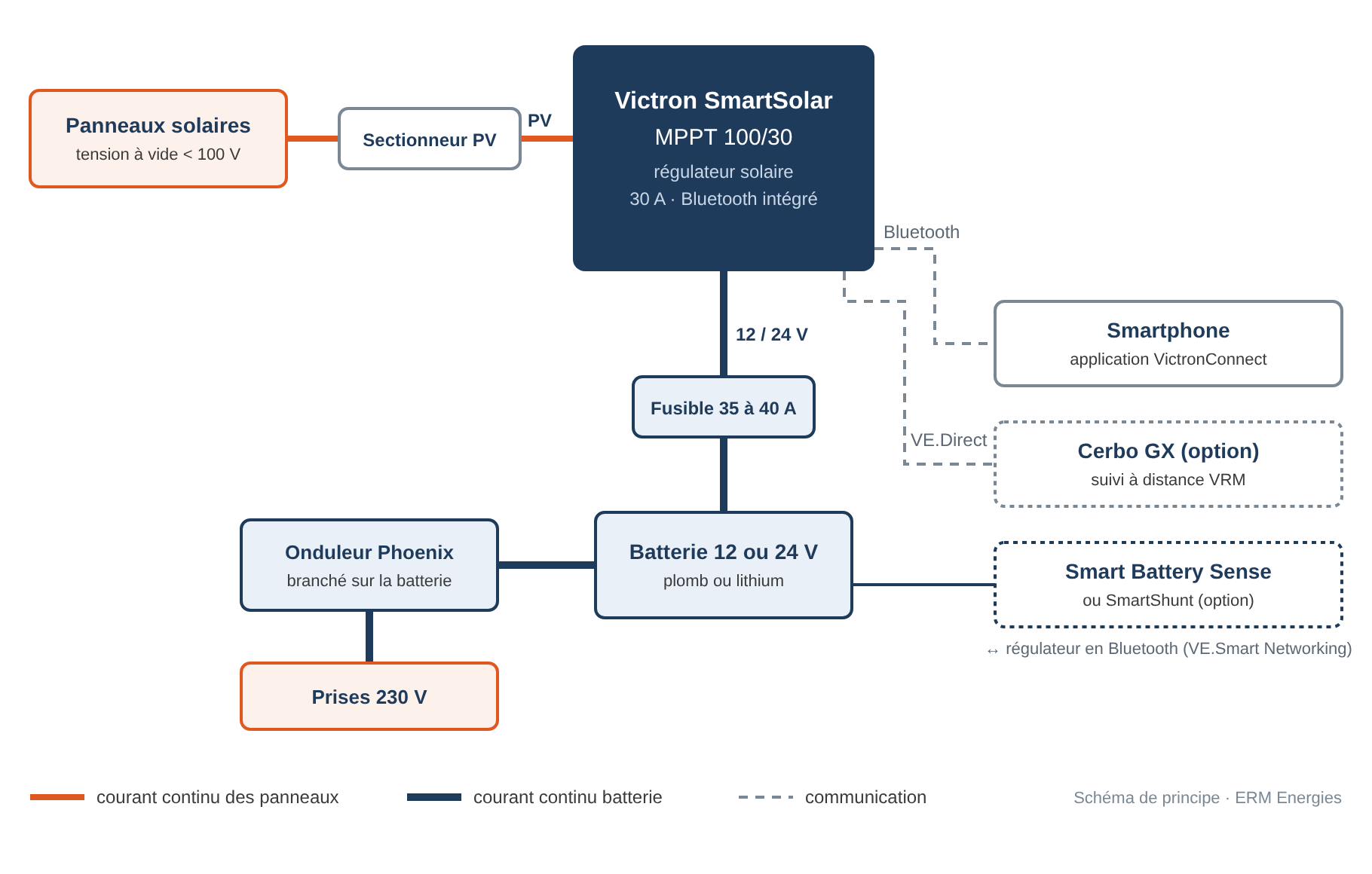

Schéma de principe, sans valeur de plan d'exécution. Cliquez pour agrandir.
Un panneau solaire produit sa puissance maximale à une tension précise, qui varie avec l'ensoleillement et la température. Le régulateur MPPT cherche en permanence ce point de puissance maximale, puis convertit la tension des panneaux en tension de charge de la batterie. Il récupère ainsi nettement plus d'énergie qu'un régulateur PWM, surtout par temps froid, sous un ciel voilé, ou quand la tension des panneaux est bien plus élevée que celle de la batterie.
La charge suit un algorithme adaptatif en plusieurs étapes : bulk (courant maximal), absorption (tension maintenue pour finir la charge), puis floating (entretien). Des profils prédéfinis existent pour les batteries au plomb (AGM, gel, plomb ouvert) et lithium (LiFePO4), et tous les paramètres sont réglables.
Dimensionner son installation
- En 12 V : jusqu'à 440 W de panneaux, par exemple deux panneaux de 190 à 220 Wc, ou un panneau de 285 à 445 Wc dont la tension à vide reste sous 100 V par grand froid.
- En 24 V : jusqu'à 880 W, par exemple quatre panneaux de 190 à 220 Wc (deux séries de deux), ou deux panneaux de 400 à 445 Wc, en vérifiant la tension à vide de chaque série.
La règle à ne jamais enfreindre : la tension à vide (Voc) des panneaux en série doit rester sous 100 V, y compris par grand froid, car la tension monte quand la température baisse. Prévoyez une marge d'environ 10 à 15 % sur la Voc indiquée à 25 °C. Le courant de court-circuit du champ ne doit pas dépasser 35 A.
Installer un peu plus de panneaux que la puissance nominale n'est pas un problème : le régulateur limite simplement sa puissance aux heures les plus ensoleillées, et le surplus améliore la charge le matin, le soir et par temps couvert. La tension des panneaux doit dépasser celle de la batterie d'au moins 5 V pour que la charge démarre.
Besoin de moins de puissance ? Le SmartSolar 100/20 suffit. Pour davantage, voyez le SmartSolar 100/50 ou le SmartSolar 150/35. Pour une batterie 48 V, il faut un modèle 150 V, comme le SmartSolar 150/35.
Installation et protections
| Fusible batterie recommandé | 35 à 40 A |
| Section maximale des bornes | 16 mm² |
| Couple de serrage des bornes | 1,6 Nm |
| Ordre de raccordement | batterie d'abord, attendre 10 s, vérifier la tension détectée, puis panneaux |
Raccordez toujours la batterie en premier : le régulateur détecte alors seul s'il travaille en 12 V ou en 24 V. Brancher les panneaux sans batterie risque de l'endommager, sauf si la tension système a été fixée à l'avance dans l'application. Utilisez du câble cuivre souple multibrins, et placez le fusible au plus près de la batterie.
Pour une charge plus précise, ajoutez une Smart Battery Sense ou un SmartShunt : ils transmettent au régulateur, en Bluetooth (VE.Smart Networking), la tension et la température réelles de la batterie. Plusieurs régulateurs SmartSolar peuvent aussi être synchronisés de cette façon sur la même batterie.
Que signifient les voyants ?
Le régulateur a trois voyants : bleu pour la phase bulk, jaune pour l'absorption, vert pour le floating.
| Bleu fixe | charge en bulk, au courant maximal |
| Jaune fixe | absorption : la batterie termine sa charge |
| Vert fixe | floating : la batterie est pleine et entretenue |
| Brève impulsion bleue toutes les 3 s | régulateur alimenté par la batterie, mais pas assez de soleil pour charger |
| Voyants clignotants | alerte (surchauffe, surintensité, surtension des panneaux…) : lisez le code dans VictronConnect |
| Clignotement toutes les 4 s | le régulateur reçoit des données d'un autre appareil (GX, réseau VE.Smart) |
Caractéristiques techniques
| Entrée solaire | |
|---|---|
| Tension PV maximale (circuit ouvert) | 100 V |
| Courant de court-circuit PV maximal | 35 A |
| Puissance PV nominale | 440 W (12 V) ; 880 W (24 V) |
| Sortie batterie | |
| Tension batterie | 12 / 24 V, sélection automatique |
| Courant de charge | 30 A |
| Rendement maximal | 98 % |
| Tension d'absorption par défaut | 14,4 V / 28,8 V (réglable) |
| Tension de floating par défaut | 13,8 V / 27,6 V (réglable) |
| Algorithme de charge | adaptatif, en plusieurs étapes |
| Compensation en température | −16 mV/°C (12 V) ; −32 mV/°C (24 V) |
| Autoconsommation | 30 mA en 12 V, 20 mA en 24 V |
| Général | |
| Protections | inversion de polarité PV, court-circuit en sortie, surchauffe (réduction de puissance) |
| Communication | Bluetooth intégré (VictronConnect), port VE.Direct |
| Température de fonctionnement | −30 à +60 °C (pleine puissance jusqu'à 40 °C) |
| Humidité | 95 % maximum, sans condensation |
| Indice de protection | IP43 (électronique), IP22 (zone de raccordement) |
| Section des bornes | 16 mm² |
| Dimensions (H × L × P) | 130 × 186 × 70 mm |
| Poids | 1,3 kg |
| Normes | EN/IEC 62109-1, UL 1741, CSA C22.2 |
Questions fréquentes
Le Bluetooth est-il intégré ?
Oui. L'application gratuite VictronConnect (Android, iOS, Windows, macOS) affiche en direct la production, l'état de charge et l'historique des derniers jours, et donne accès à tous les réglages. Pour l'intégrer à un système plus large, le port VE.Direct se raccorde à un Cerbo GX avec un câble VE.Direct.
Convient-il aux batteries lithium LiFePO4 ?
Oui. Choisissez le profil lithium dans l'application, ou réglez les tensions recommandées par le fabricant de la batterie. Avec une batterie qui communique (via un appareil GX ou un BMS Victron), le régulateur peut aussi être piloté par le BMS.
Peut-on l'utiliser avec une batterie 48 V ?
Non, il fonctionne en 12 V et 24 V. Pour une batterie 48 V, choisissez un modèle 150 V, comme le SmartSolar 150/35.
Combien de panneaux puis-je brancher ?
Tant que la tension à vide des panneaux en série reste sous 100 V par grand froid et que le courant de court-circuit ne dépasse pas 35 A. En puissance, visez environ 440 W en 12 V et 880 W en 24 V ; un léger surdimensionnement est accepté.
100/30 ou 100/50 : comment choisir ?
À tension égale, le 100/50 accepte 700 Wc en 12 V contre 440 Wc pour le 100/30. Si vous prévoyez d'ajouter des panneaux plus tard, il laisse de la marge.
Pourquoi le régulateur ne charge pas le matin ?
La tension des panneaux doit dépasser celle de la batterie d'au moins 5 V pour démarrer la charge. Tôt le matin ou par temps très couvert, le voyant bleu émet alors une brève impulsion toutes les 3 secondes : c'est normal.
Que veut dire le voyant bleu ?
Bleu fixe : la batterie est en charge au courant maximal (bulk). Brève impulsion toutes les 3 s : le régulateur est alimenté mais le soleil ne suffit pas encore. Bleu clignotant avec un autre voyant : une alerte, dont le code s'affiche dans VictronConnect.
Peut-on brancher un onduleur sur le régulateur ?
Non, l'onduleur se branche directement sur la batterie, protégé par son propre fusible. Le régulateur ne fait que charger la batterie.
Peut-on mettre plusieurs régulateurs sur la même batterie ?
Oui, chaque régulateur avec son propre champ solaire. Ils se synchronisent en Bluetooth (VE.Smart Networking) ou via un appareil GX pour suivre les mêmes étapes de charge.
Où trouver la notice ?
La notice, la fiche technique et les schémas de raccordement sont dans l'onglet Téléchargement de cette fiche.
Un doute sur le dimensionnement ?
ERM Energies conçoit et installe des systèmes solaires Victron en site isolé, sur véhicule, bateau et en autoconsommation depuis Carpentras (Vaucluse). Envoyez-nous vos panneaux, votre batterie et vos consommations : nous vérifions le choix du matériel et des protections avant votre commande. Téléphone : 04 90 60 80 37, du lundi au vendredi.
