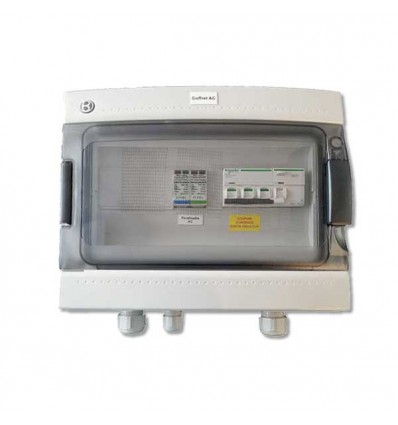

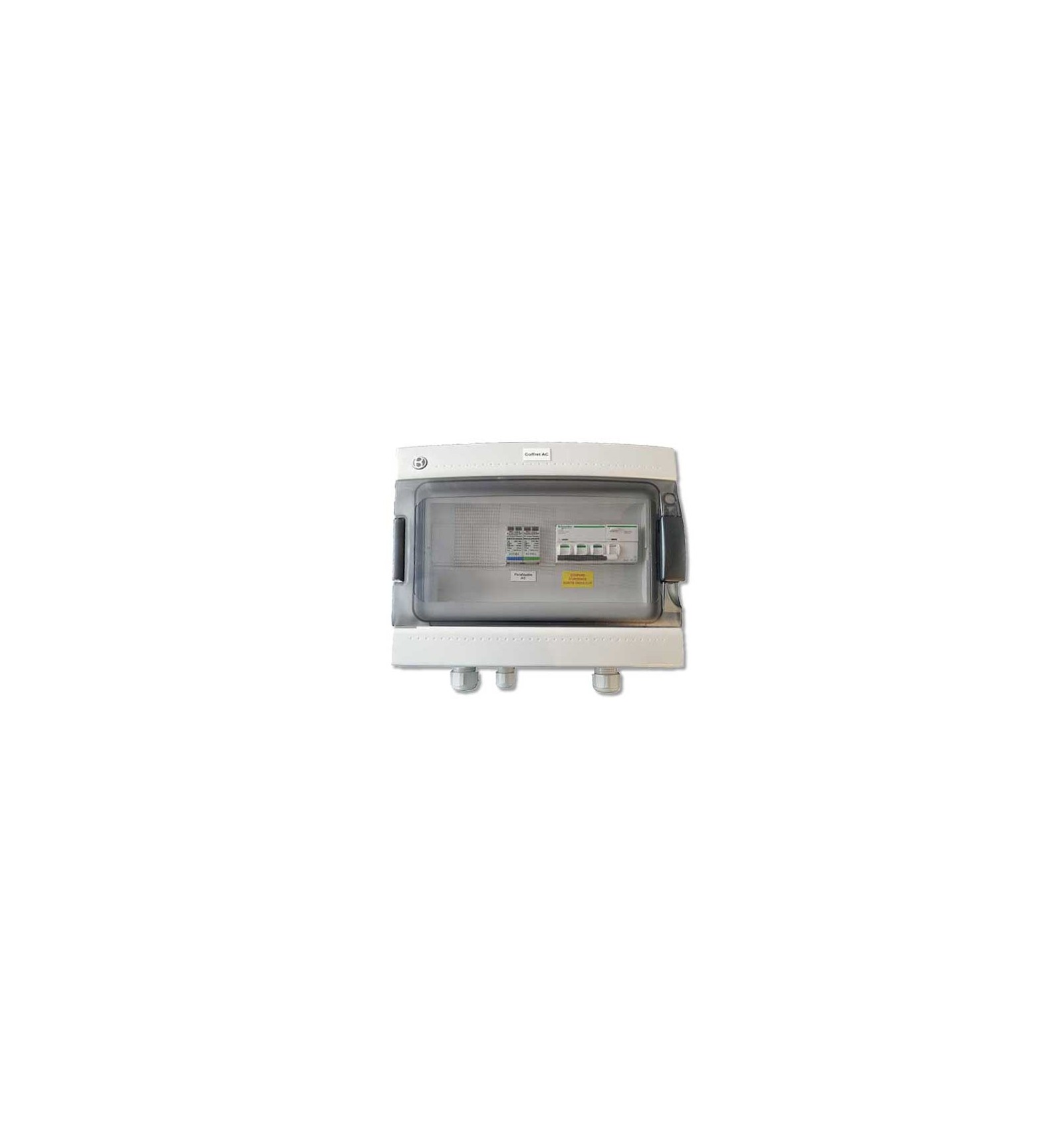

Coffret AC triphasé 20 A Ri2E

Coffret de protection AC triphasé, précâblé, pour une installation photovoltaïque à onduleur string, d'un calibre de 20 A. Il regroupe dans une seule enveloppe les protections demandées côté courant alternatif.

Composition

Coffret plastique 18 modules IP65, équipé de :

• 1 interrupteur différentiel 32 A 30 mA à immunité renforcée (Asi), 4 pôles.
• 2 disjoncteurs DT40 20 A, 4 pôles, courbe C, pouvoir de coupure 6 kA.
• 1 parafoudre mode commun et différentiel, 4 pôles, In 20 kA, Imax 40 kA.
• 1 plot de terre.
• Bornes de raccordement à ressort 6 à 10 mm².
• Ensemble de presse-étoupes.

Utilisation et pose

• Le coffret se place entre l'onduleur et le tableau électrique de l'installation.
• Raccordement à confier à un électricien qualifié ; relier le parafoudre à la terre de l'installation par la liaison la plus courte possible.
• Vérifier que le calibre du coffret correspond au courant de sortie de l'onduleur ou de la branche de micro-onduleurs.
