Coffret AC/DC 1 MPPT onduleur Ri2E

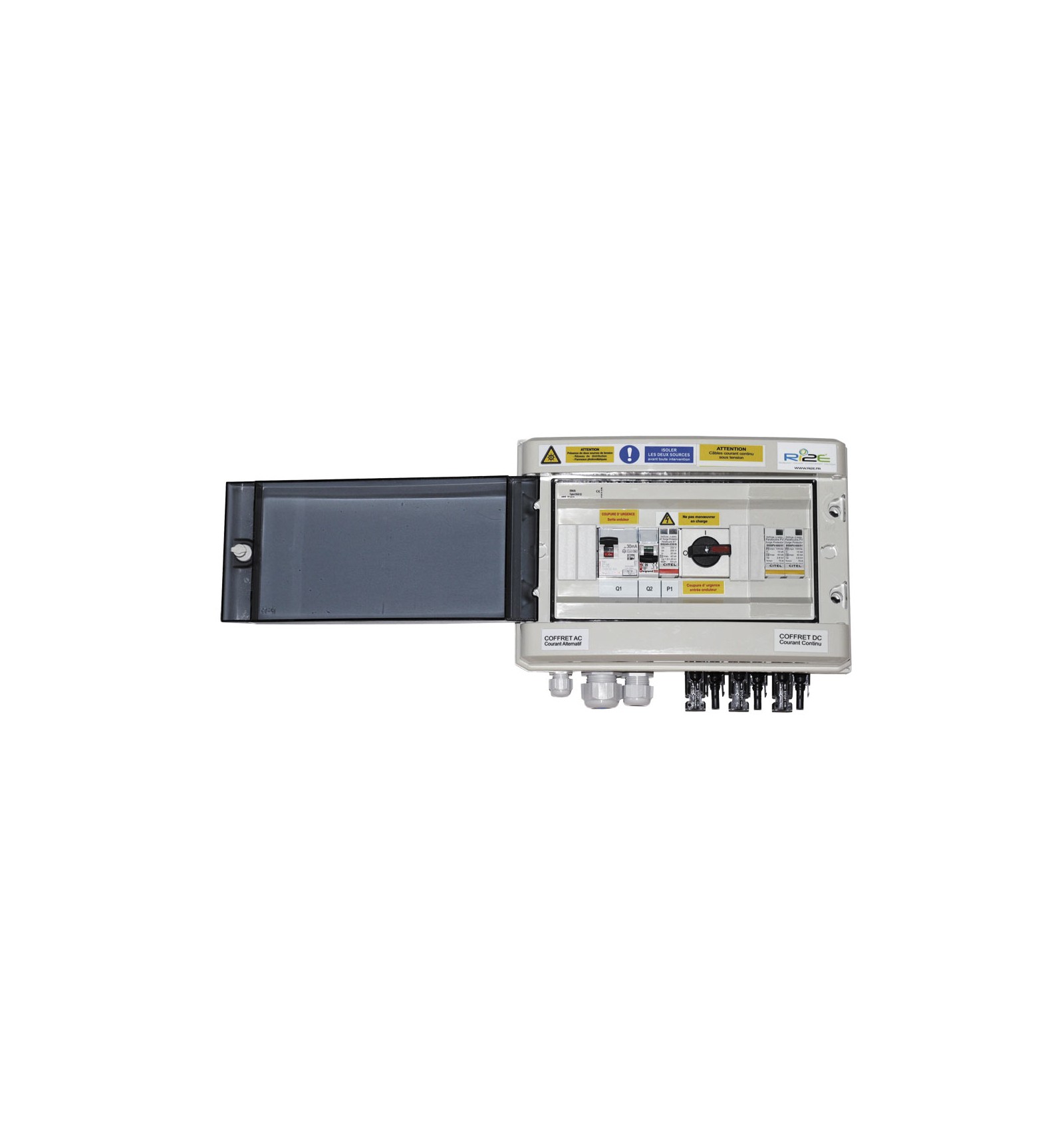

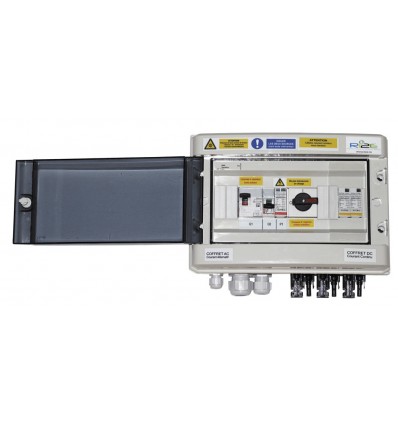

Coffret de protection AC/DC précâblé pour une installation photovoltaïque à onduleur string à une entrée MPPT. Il réunit dans une seule enveloppe les protections du côté courant continu, entre les modules et l'onduleur, et celles du côté courant alternatif, entre l'onduleur et le tableau électrique.

Composition

• Partie AC : disjoncteur différentiel à immunité renforcée 16 A et parafoudre 230 Vac.
• Partie DC : sectionneur 20 A 680 Vdc et parafoudre 600 Vdc.
• Raccordement sur bornes.

Utilisation et pose

• Vérifier que la tension à vide du champ, à la température la plus basse du site, reste sous la tension du sectionneur et du parafoudre.
• Ne jamais manœuvrer un connecteur en charge : ouvrir d'abord le sectionneur.
• Raccordement à confier à un électricien qualifié ; relier le parafoudre à la terre par la liaison la plus courte possible.
• Un seul coffret à poser pour les deux côtés de l'onduleur : à placer à proximité immédiate de celui-ci.
