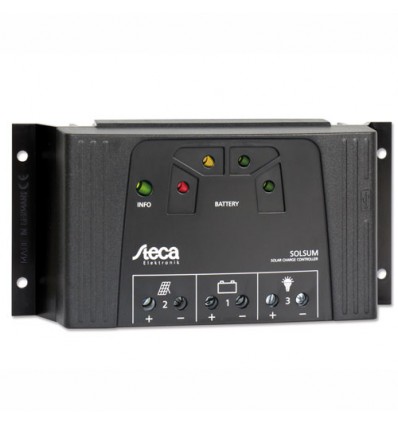

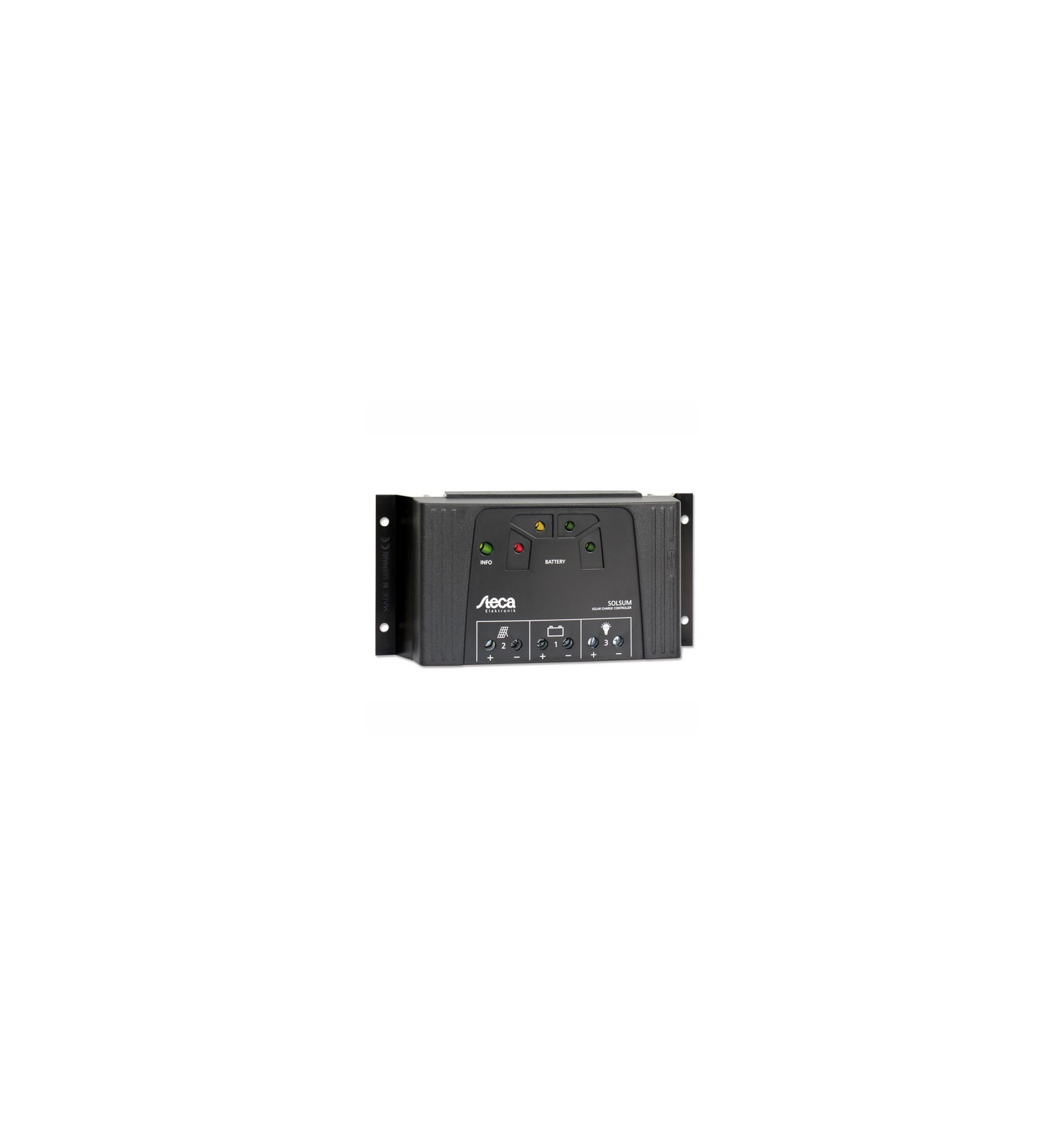

Régulateur Solsum 4040, 12/24Vcc, 40A module / 40A conso, IP30, indicateurs LED, prise USB 5,2V/1,5A, paramétrable avec Steca PA RC100
Une question ?
Le Steca Solsum 4040 est un régulateur de charge solaire à modulation de largeur d'impulsion (MLI) pour batteries au plomb 12 V ou 24 V, avec détection automatique de la tension. Il admet 40 A côté panneaux et 40 A sur la sortie consommateurs (le Solsum 2525 est le calibre 25 A de la même gamme). Issu de la famille Solarix PRS, c'est le modèle à voyants LED : il fonctionne sans aucun réglage, et ses paramètres ne se modifient qu'avec la télécommande Steca PA RC100, vendue en accessoire. Le Solarix 4040, de même calibre, ajoute un afficheur LCD, l'affichage chiffré de l'état de charge, des compteurs d'énergie et un menu de réglage par boutons.
Points clés
- Affichage par voyants : un voyant d'information (vert en marche normale, rouge clignotant en cas de défaut) et quatre voyants d'état de charge de la batterie (rouge, jaune et deux verts).
- Régulation série à MOSFET : le panneau est séparé de la batterie pour éviter la surcharge.
- Charge en plusieurs étapes, compensée en température, avec charge d'égalisation mensuelle.
- Coupure des consommateurs compensée en courant en cas de décharge profonde, puis réenclenchement automatique.
- Prise USB 5,2 V / 1,5 A pour recharger un téléphone ou une tablette.
- Protections électroniques : surcharge, décharge profonde, inversion de polarité (panneaux jusqu'à 36 V, consommateurs, batterie), court-circuit, surtension en entrée panneaux, courant inverse la nuit, surchauffe ; fusible électronique automatique.
- Avec la télécommande Steca PA RC100 : réglage des seuils de coupure et de réenclenchement, des tensions de charge, du type de batterie et de la fonction d'éclairage du soir ou de nuit.
Caractéristiques techniques
| Régulation | MLI, topologie série à MOSFET |
| Tension du système | 12 V (24 V), détection automatique |
| Courant de panneau | 40 A |
| Courant de sortie consommateurs | 40 A |
| Tension à vide du champ photovoltaïque | < 47 V (à la température minimale de fonctionnement) |
| Consommation propre | < 10,5 mA |
| Prise USB | 5,2 V / 1,5 A |
| Tension de batterie admise | 9 V à 17 V (17,1 V à 34 V) |
| Tension de fin de charge | 13,9 V (27,8 V) |
| Tension de charge rapide (boost) | 14,4 V (28,8 V) |
| Charge d'égalisation | 14,7 V (29,4 V) |
| Protection contre la décharge profonde (LVD) | 11,2 V à 11,6 V (22,4 V à 23,2 V) |
| Réenclenchement des consommateurs (LVR) | 12,4 V à 12,7 V (24,8 V à 25,4 V) |
| Type de batterie réglé | Électrolyte liquide (modifiable avec le Steca PA RC100) |
| Température ambiante | -25 °C à +50 °C |
| Bornes (fil souple / fil rigide) | 16 mm² / 25 mm² (AWG 6 / 4) |
| Indice de protection | IP 30 |
| Dimensions | 187 x 97 x 45 mm |
| Poids | 345 g |
À prévoir
- Montage en intérieur uniquement, à la verticale sur un support non inflammable, sorties de câbles vers le bas, avec au moins 10 cm d'espace libre autour de l'appareil.
- Fusible externe à poser sur le câble de batterie, près de la borne (non fourni).
- Un onduleur ne se branche pas sur la sortie consommateurs : il se raccorde directement à la batterie.
- Ordre de raccordement : batterie, puis panneaux, puis consommateurs.
- En dessous de 9 V de tension de batterie, le régulateur s'arrête et ne peut plus recharger la batterie.
- Le régulateur n'accepte que des panneaux solaires comme source de charge. Sans télécommande Steca PA RC100, il reste réglé pour une batterie à électrolyte liquide.
