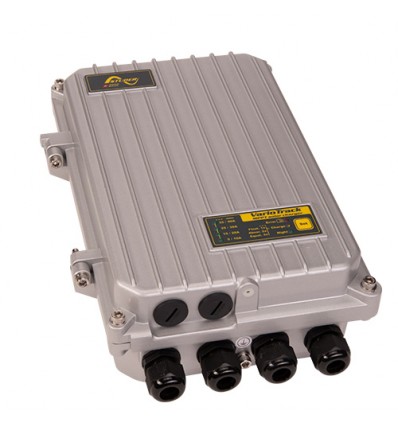

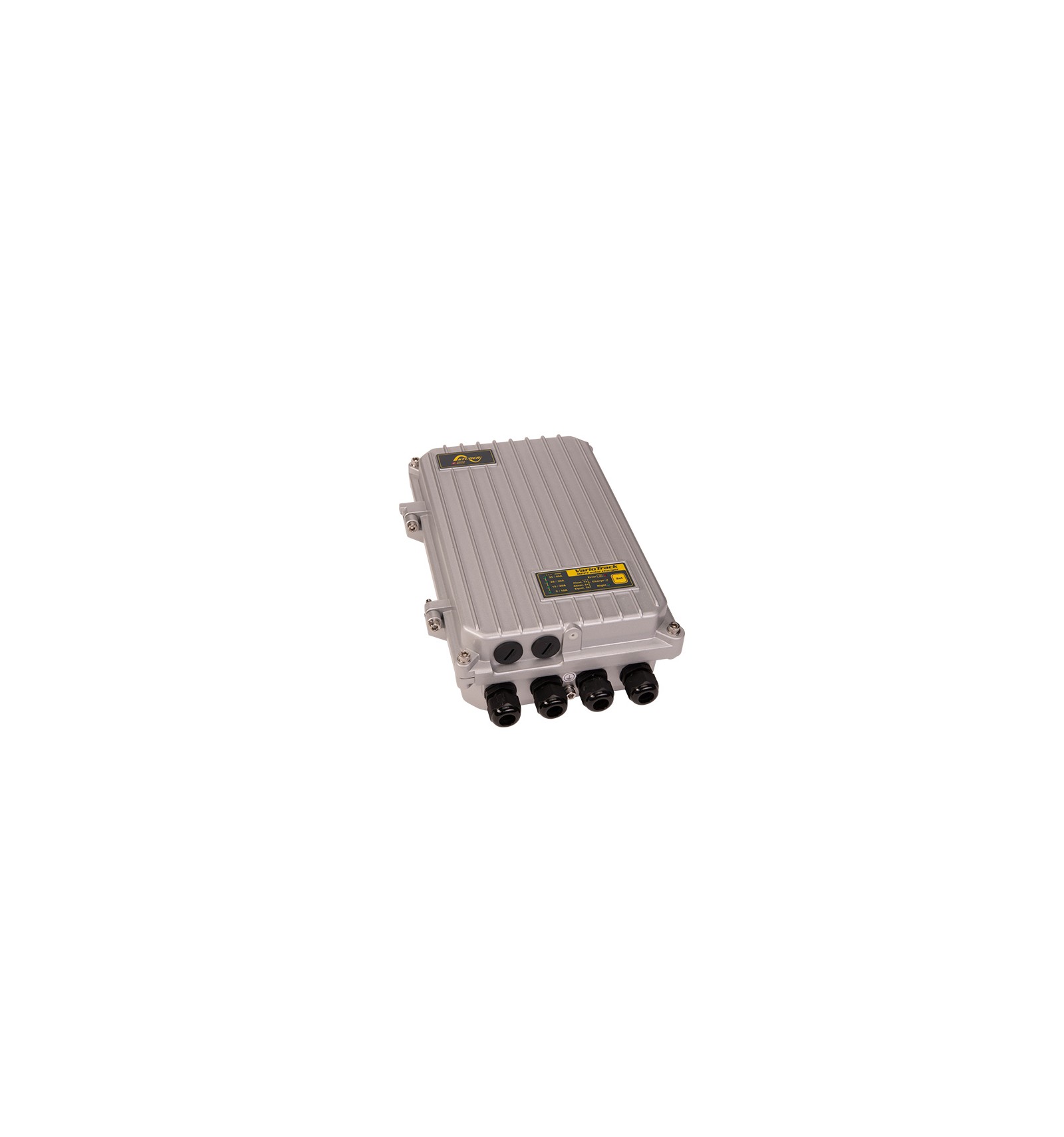

Régulateur MPPT VarioTrack VT-40, 12/24/48V, 80Voc à 12V, 145Voc à 24/48V, sortie 40A, IP54
Une question ?
04 90 60 05 68
Le Studer VarioTrack VT-40 (désignation complète VT-40-145) est un régulateur de charge solaire MPPT pour batteries 12, 24 ou 48 V, avec un courant de charge maximal de 40 A. C'est le plus petit modèle de la gamme VarioTrack, qui compte aussi les VT-65 et VT-80 : sa tension d'entrée est limitée à 145 V en circuit ouvert sur batterie 24 ou 48 V, et il ne peut pas recevoir le module de ventilation ECF-01. Il fonctionne seul ou intégré à un système Studer, dont il partage alors le bus de communication.
Points clés
- Recherche du point de puissance maximale (MPPT) avec un rendement de suivi supérieur à 99 % et un rendement maximal supérieur à 99 %.
- Chargeur à 4 étapes (bulk, absorption, maintien, égalisation) aux seuils programmables ; compensation en température avec la sonde BTS-01 ou le BSP.
- Tension de batterie reconnue automatiquement ou fixée manuellement. Réglages de base par commutateurs DIP internes, configuration complète avec la télécommande RCC-02/-03.
- Affichage par 7 voyants LED : état de fonctionnement et courant de charge.
- Mise en parallèle sur le même bus de communication : jusqu'à 15 VarioTrack avec la série Xtender, jusqu'à 5 avec la série next. Dans un système Xtender, la gestion de la batterie est synchronisée.
- Boîtier IP54. Protections électroniques : inversion de polarité côté panneaux et côté batterie, surtension de batterie, surchauffe, courant inverse la nuit.
Caractéristiques techniques
| Tension nominale de batterie | 12 / 24 / 48 V (détection automatique ou réglage manuel) |
| Plage de tension de batterie | 7 à 68 V (7 à 18 V en 12 V, 16 à 32 V en 24 V, 36 à 68 V en 48 V) |
| Courant de sortie maximal | 40 A |
| Puissance solaire maximale recommandée (STC) | 625 W en 12 V, 1 250 W en 24 V, 2 500 W en 48 V |
| Courant photovoltaïque maximal | 35 A |
| Tension de circuit ouvert maximale du champ | 80 V en 12 V, 145 V en 24 V et 48 V |
| Tension solaire maximale de fonctionnement | 75 V en 12 V, 140 V en 24 V et 48 V |
| Rendement de suivi MPPT | > 99 % |
| Rendement maximal | > 99 % |
| Consommation maximale en veille | < 35 mA (0,5 W) en 12 V, < 30 mA (0,8 W) en 24 V, < 25 mA (1,2 W) en 48 V |
| Compensation en température (avec BTS-01 ou BSP) | -3 mV/°C par cellule (réf. 25 °C), réglable de -8 à 0 mV/°C |
| Plage de température de travail | -20 °C à +55 °C |
| Humidité relative | 100 % sans condensation |
| Indice de protection | IP54 |
| Section maximale des câbles / presse-étoupes | 35 mm² / M20x1,5 |
| Niveau acoustique | < 40 dB |
| Bus de communication Studer | Câble de 2 m inclus |
| Dimensions (h x l x L) | 120 x 220 x 310 mm |
| Poids | 3,8 kg |
À prévoir
- Protection côté batterie : le manuel demande un dispositif de 50 A pour le VT-40, placé au plus près de la batterie, et recommande un câble de 16 mm² jusqu'à 3 m.
- Côté panneaux : câble de 10 mm² recommandé, bornes M5 serrées à 5 Nm. Le VT-40 n'a pas de fusible interne sur l'entrée photovoltaïque ; les protections et le sectionnement du champ sont à fournir par l'installateur.
- Courant de charge maximal de 40 A à 25 °C, ramené à 35 A à 40 °C d'après le manuel.
- Télécommande RCC-02/-03 nécessaire pour la configuration complète, l'affichage détaillé et l'enregistrement des données (carte SD, un point par minute).
- Raccordement à un onduleur-chargeur de la série next uniquement par la passerelle xcom 485i.
- Le boîtier métallique doit être relié à la terre. Accessoires compatibles : sonde BTS-01, module de relais auxiliaires ARM-02, kits de communication Xcom.
