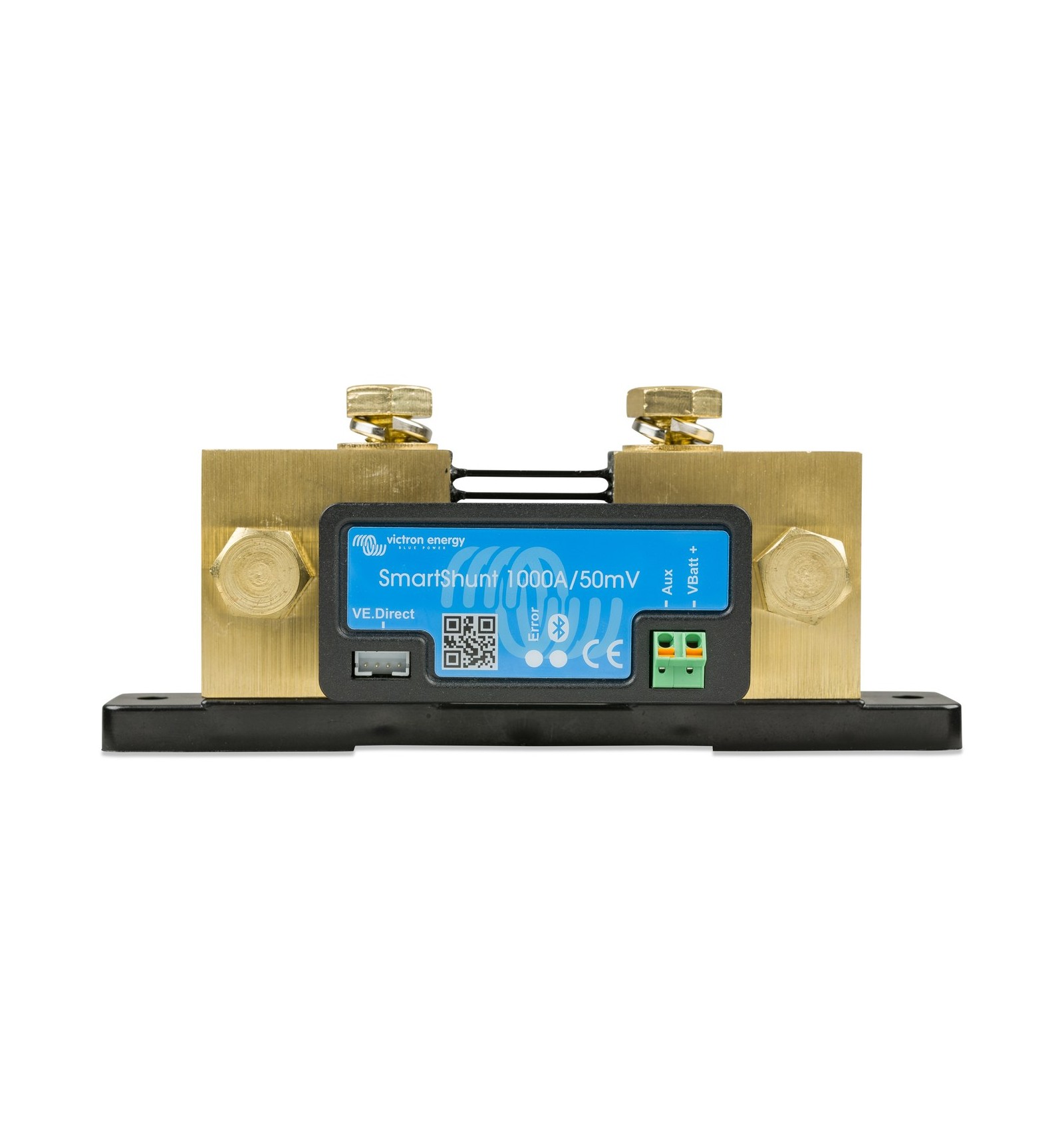

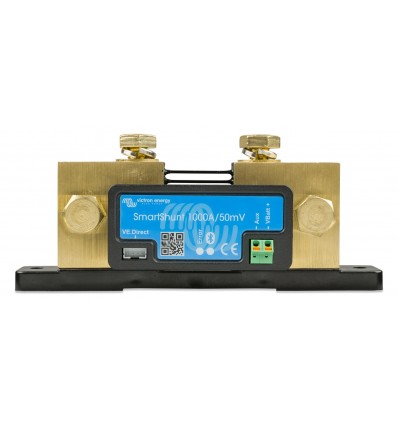

Contrôleur de batterie Victron SmartShunt 1 000 A (version standard IP21) : shunt 1 000 A sans écran, Bluetooth, port VE.Direct, 6,5 à 70 V DC, entrée auxiliaire (2e batterie, point médian ou température), boulons M10
Une question ?
Le SmartShunt 1 000 A est un contrôleur de batterie complet, sans écran : le shunt se monte sur le négatif de la batterie et les mesures se lisent en Bluetooth sur un téléphone ou une tablette, dans l'application VictronConnect. Il mesure la tension et le courant, puis en déduit l'état de charge et l'autonomie restante.
Avec son shunt de 1 000 A et ses boulons M10, ce modèle s'adresse aux parcs de batteries importants et aux onduleurs de forte puissance, en 12, 24 ou 48 V. Il s'agit de la version standard, protégée IP21 : elle n'est pas étanche et se pose dans un endroit sec.
Points clés
- Suivi de la batterie : tension, courant, ampères-heures consommés, état de charge, autonomie restante et historique (décharge la plus profonde, décharge moyenne, nombre de cycles).
- Compatible avec les différentes technologies de batteries, dont le lithium, l'AGM et le plomb ouvert ; les paramètres se règlent dans VictronConnect.
- Port VE.Direct pour le raccordement à un appareil GX (Cerbo GX par exemple) et la supervision à distance sur le portail VRM.
- Entrée auxiliaire au choix : tension d'une seconde batterie (batterie de démarrage), point médian d'un parc de batteries, ou température de batterie avec la sonde en option.
- Peut aussi être configuré en compteur DC pour mesurer la production ou la consommation d'un appareil ou d'un circuit précis.
- En réseau VE.Smart, il transmet en Bluetooth la tension, le courant et la température de la batterie aux chargeurs solaires Victron et à certains chargeurs.
- Par rapport au contrôleur BMV-712 : pas d'alarme visuelle ou sonore programmable, pas de relais programmable. En contrepartie, moins de câblage.
Caractéristiques techniques
| Calibre du shunt | 1 000 A |
| Plage de tension d'alimentation | 6,5 à 70 V DC |
| Consommation | < 1 mA |
| Plage de tension de l'entrée auxiliaire | 6,5 à 70 V DC |
| Capacité de batterie réglable | 1 à 9 999 Ah |
| Résolution du courant / de la tension | ± 0,01 A / ± 0,01 V |
| Résolution des ampères-heures / de l'état de charge | ± 0,1 Ah / ± 0,1 % |
| Précision de mesure du courant | ± 0,4 % |
| Offset | Moins de 20 mA |
| Précision de mesure de la tension | ± 0,3 % |
| Mesure de température (sonde en option) | -20 à +50 °C, ± 1 °C |
| Communication | Bluetooth, port VE.Direct |
| Tendances enregistrées | 46 jours (tension, courant, état de charge, entrée auxiliaire) |
| Boulons de raccordement du shunt | M10 |
| Couple de serrage maximal | 21 Nm |
| Température de fonctionnement | -40 à +50 °C |
| Indice de protection | IP21 |
| Dimensions (h x l x p) | 68 x 168 x 75 mm |
| Câbles fournis | Deux câbles rouges de 1,5 m avec fusible, pour le positif et pour l'entrée auxiliaire |
À prévoir
- Le shunt se place sur le câble négatif : rien d'autre ne doit être raccordé du côté batterie du shunt ni sur la borne négative de la batterie, et tous les négatifs des consommateurs et des chargeurs se raccordent après le shunt. Sinon leurs courants échappent à la mesure.
- Des câbles de puissance équipés de cosses M10 ; fixation du shunt par deux orifices de 5,5 mm (vis non fournies).
- En option : sonde de température (ASS000100000), câble VE.Direct pour un appareil GX, interface VE.Direct vers USB.
- La portée Bluetooth est de l'ordre de 10 à 15 m ; un châssis métallique ou une coque entourée d'eau de mer peuvent la réduire fortement. Dans ce cas, Victron indique d'ajouter une clé VE.Direct Bluetooth (ASS030536011) et de désactiver le Bluetooth du SmartShunt.
- Pour une installation exposée à l'humidité, voir le SmartShunt IP65, qui est une autre référence.
