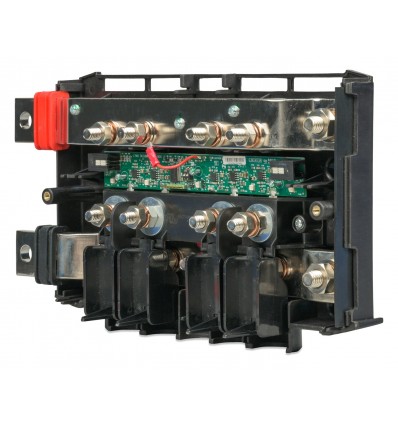

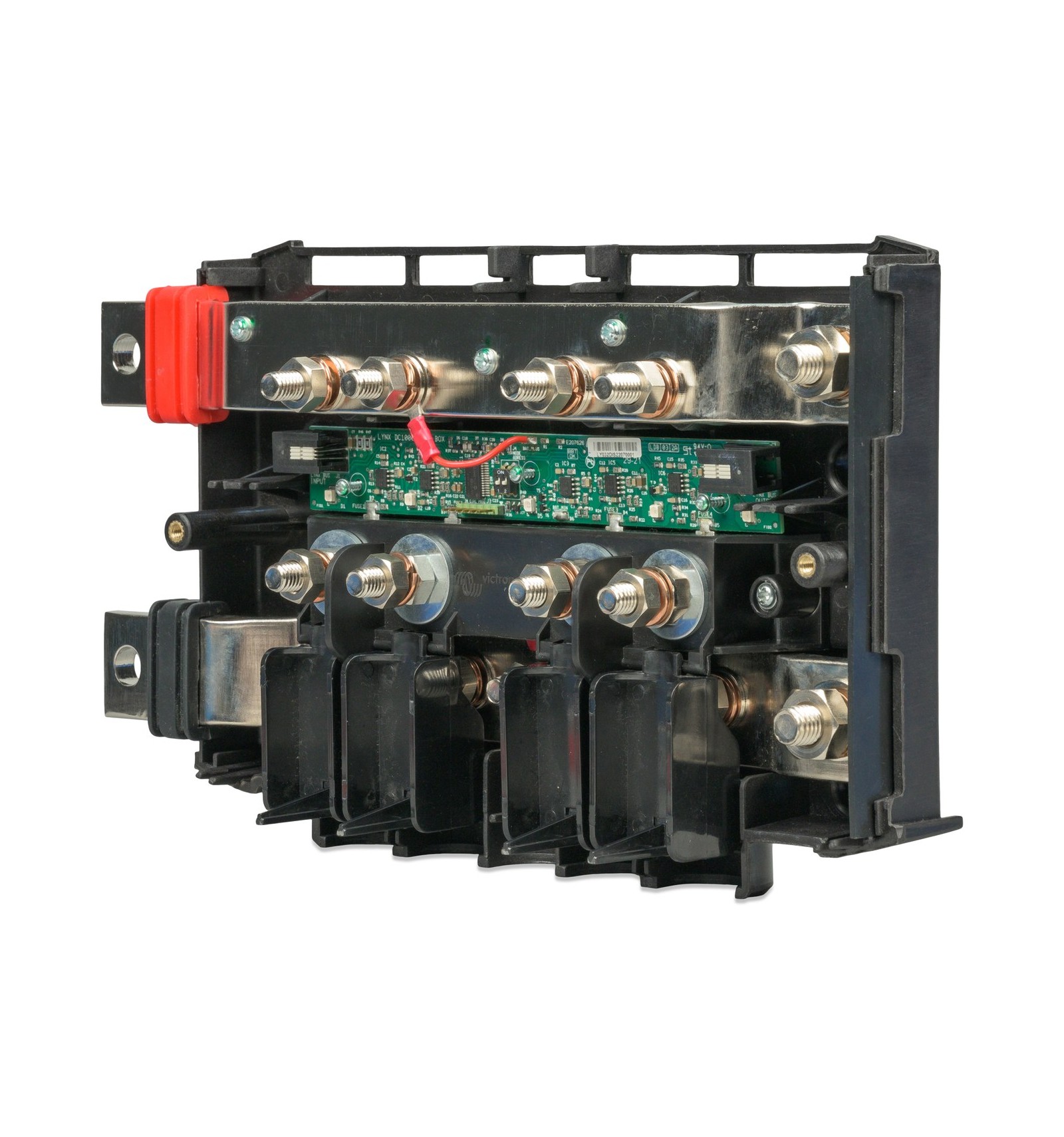

Répartiteur DC à fusibles Victron Lynx Distributor (M10) : jeu de barres 1 000 A, 4 départs sur fusibles MEGA (non fournis), contrôle des fusibles par voyants, 12/24/48 V, liaison entre modules en M10, IP22
Une question ?
Le Lynx Distributor (M10) est un module du système de distribution Lynx de Victron : un jeu de barres positif et négatif sous capot, avec quatre départs protégés chacun par un fusible MEGA et une borne de mise à la terre. Il sert à raccorder proprement, sur une même barre, les branches de batteries, les onduleurs/chargeurs, les régulateurs solaires et les consommateurs DC d'une installation en 12, 24 ou 48 V.
Il s'utilise seul, comme simple barre à fusibles, ou assemblé avec d'autres modules Lynx M10 (Lynx Power In, Lynx Class-T Power In, Lynx Shunt VE.Can, Lynx Smart BMS) pour former une barre continue.
Points clés
- Jeu de barres en cuivre étamé prévu pour 1 000 A en continu, ce qui correspond à un système onduleur/chargeur de l'ordre de 12 kW en 12 V, 24 kW en 24 V ou 48 kW en 48 V.
- Quatre emplacements pour fusibles MEGA. Les fusibles ne sont pas fournis : prévoir des MEGA 36 V pour les systèmes 12 V et 24 V, des MEGA 58 V pour les systèmes 48 V.
- Contrôle de chaque fusible : un voyant rouge par départ signale un fusible fondu ou absent, et un voyant d'alimentation indique l'état général du module.
- Relié à un Lynx Smart BMS, le module transmet l'état de ses fusibles : il se consulte alors dans l'application VictronConnect, sur un appareil GX et sur le portail VRM, avec alarme en cas de fusible fondu. Jusqu'à 4 distributeurs par BMS.
- Version M10 : la mention M10 concerne les boulons qui relient les modules Lynx entre eux. Les fusibles et les cosses des câbles se montent, eux, en M8.
- Livré avec un câble RJ10 de 40 cm, qui alimente le circuit de détection depuis un Lynx Smart BMS ou un Lynx Shunt VE.Can, et avec des étiquettes pour un montage tête en bas.
Caractéristiques techniques
| Tensions de système | 12, 24 ou 48 V |
| Plage de tension | 9 à 60 V DC |
| Courant nominal | 1 000 A DC en continu |
| Départs protégés | 4, sur fusibles MEGA (non fournis) |
| Raccordement des fusibles et des câbles | M8 |
| Liaison entre modules (jeu de barres) | M10 |
| Couple de serrage | Écrous M10 : 33 Nm (17 Nm pour les numéros de série antérieurs à HQ2340) ; écrous M8 : 14 Nm |
| Protection contre l'inversion de polarité | Oui (sauf le câble RJ10) |
| Consommation | 100 mA maximum, tous voyants allumés (alimentation par le Lynx Shunt VE.Can ou le Lynx Smart BMS) |
| Alimentation et données | Câble RJ10 de 40 cm (fourni) |
| Matériau du boîtier | ABS |
| Jeu de barres | Cuivre étamé, 8 x 30 mm |
| Dimensions du boîtier (h x l x p) | 290 x 170 x 80 mm |
| Poids | 2,2 kg |
| Température de fonctionnement | -40 °C à +60 °C |
| Humidité | 95 % maximum, sans condensation |
| Indice de protection | IP22 |
À prévoir
- Quatre fusibles MEGA au calibre et à la tension adaptés. Les emplacements inutilisés reçoivent un fusible factice, sans quoi le voyant rouge reste allumé. La somme des calibres ne doit pas dépasser le courant nominal du module.
- Les modules Lynx M10 ne se raccordent pas directement aux modules Lynx M8.
- Sans Lynx Smart BMS ni Lynx Shunt VE.Can, le circuit de détection n'est pas alimenté et les voyants restent éteints ; le module reste utilisable comme barre à fusibles. Une alimentation séparée en 5 V par le connecteur RJ10 est décrite dans le manuel.
- La remontée de l'état des fusibles ne se fait que vers un Lynx Smart BMS, pas vers un Lynx Shunt VE.Can, et demande un distributeur de numéro de série HQ1909 ou supérieur.
- Dans un système avec Lynx Shunt VE.Can ou Lynx Smart BMS, les batteries se raccordent à gauche de ce module et le reste du système DC à droite.
