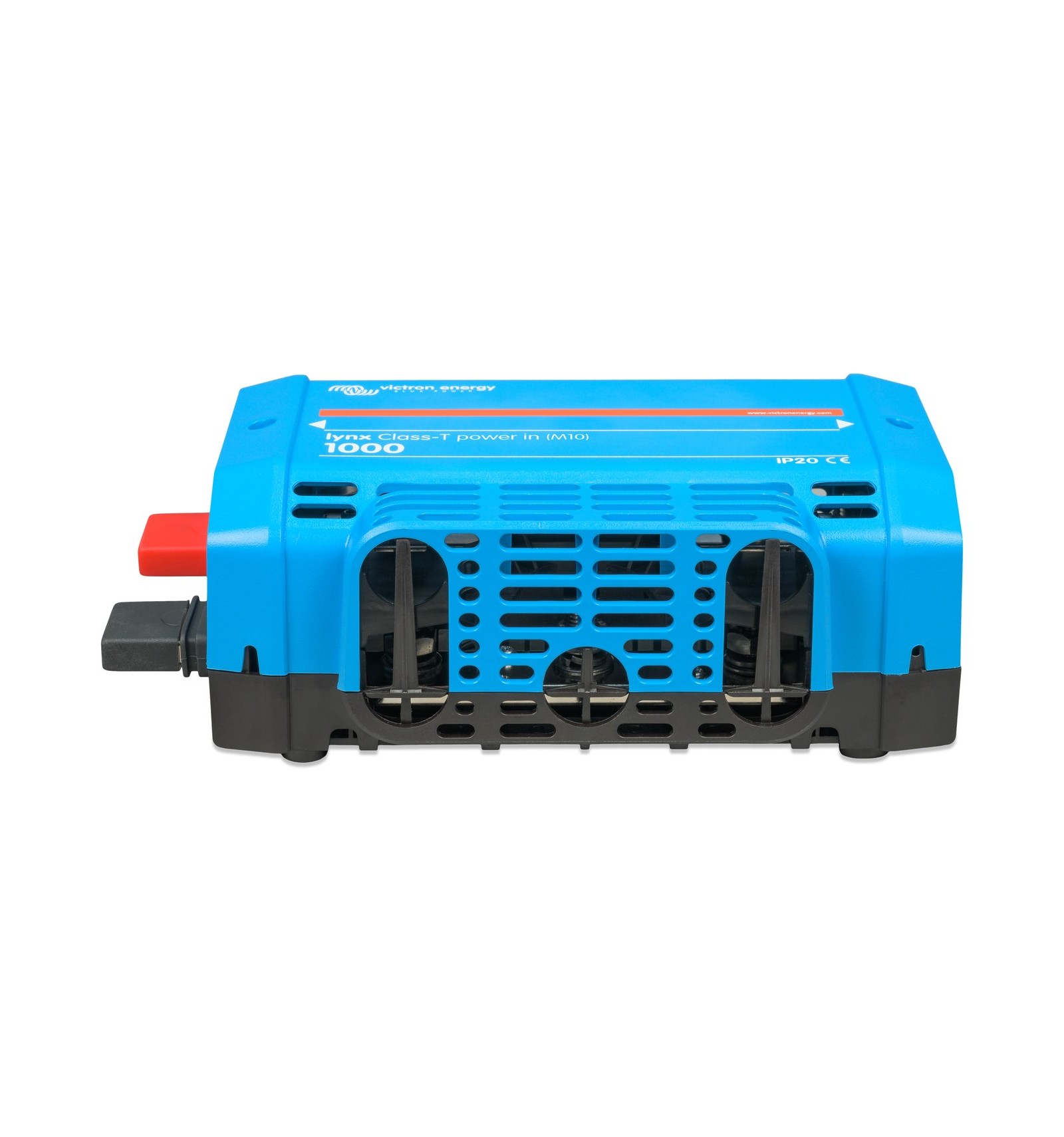

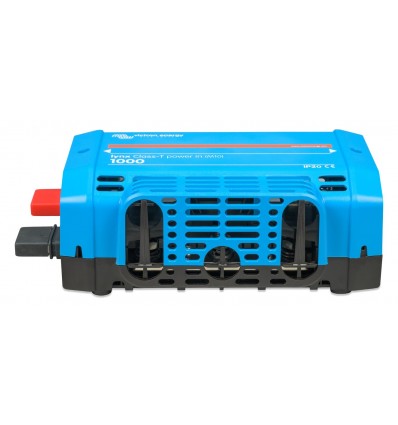

Lynx Class-T Power In (M10)
184,61 €
TTC217,19 € TTC
-15%
LYN060404010
2.100 Kg
0.279 m
0.169 m
0.097 m
Nouveau
Jeu de barres DC à fusibles Victron Lynx Class-T Power In (M10) : barres 1 000 A, 2 emplacements pour fusibles Class-T (non fournis, 400 A max chacun), 2 branches de batteries lithium, cosses M10, 9 à 60 V, IP20
Une question ?
Le Lynx Class-T Power In (M10) raccorde et protège jusqu'à deux branches de batteries au lithium sur un système de distribution Lynx. Il réunit une barre positive et une barre négative, deux emplacements pour fusibles de classe T et une borne pour la mise à la terre du système DC.
Il se place en tête de ligne, côté batteries, devant un Lynx Smart BMS ou un Lynx Distributor en version M10. Pour trois branches de batteries ou plus, on juxtapose plusieurs modules.
Points clés
- Jeu de barres en cuivre étamé prévu pour 1 000 A en continu, pour des systèmes en 12, 24 ou 48 V.
- Deux emplacements pour fusibles de classe T. Les fusibles ne sont pas fournis et sont à approvisionner séparément ; calibres cités par Victron : 225 A, 250 A, 350 A et 400 A.
- Avec deux fusibles de 400 A, le courant pouvant transiter par un module est de 800 A. Un second Class-T Power In ou un Lynx Distributor s'ajoute si d'autres départs sont nécessaires, sans dépasser 1 000 A au total.
- Deux connexions positives et deux connexions négatives pour les câbles de batteries, avec des cosses M10 jusqu'à 120 mm².
- Les fusibles se fixent sur des boulons de 3/8 de pouce, repérés en noir pour ne pas être confondus avec la visserie M10 des barres et des câbles.
- S'assemble avec tous les autres modules Lynx en M10, par la gauche comme par la droite. Étiquettes fournies pour un montage tête en bas.
Caractéristiques techniques
| Tensions de système | 12, 24 ou 48 V |
| Plage de tension | 9 à 60 V DC |
| Courant nominal | 1 000 A DC en continu |
| Emplacements pour fusibles | 2, fusibles de classe T (non fournis) |
| Courant maximal par les fusibles | 800 A (2 x 400 A) |
| Fixation des fusibles | Boulons 3/8 de pouce |
| Connexions | 2 positives, 2 négatives, 1 borne de terre |
| Raccordement des câbles | Cosses M10, jusqu'à 120 mm² |
| Liaison entre modules (jeu de barres) | M10 |
| Couple de serrage | 33 Nm |
| Matériau du boîtier | ABS |
| Jeu de barres | Cuivre étamé, 8 x 30 mm |
| Dimensions du boîtier (h x l x p) | 279 x 169 x 97 mm |
| Poids | 2,1 kg |
| Température de fonctionnement | -40 °C à +60 °C |
| Humidité | 95 % maximum, sans condensation |
| Indice de protection | IP20 |
À prévoir
- Deux fusibles de classe T, de tension et de calibre adaptés au circuit protégé. La somme des calibres de tous les circuits ne doit pas dépasser le courant nominal du module.
- Les brides des fusibles de classe T ne sont pas toujours planes : si elles ne portent pas à plat sur la barre, tourner le fusible de 180° sur son axe.
- Ce module n'existe qu'en M10 et ne se raccorde pas directement aux modules Lynx M8.
- Les batteries se raccordent à gauche du Lynx Smart BMS, donc ce module se place à sa gauche ; le reste du système DC part de la droite.
- Des longueurs de câble identiques pour chaque branche de batteries mise en parallèle.
- Une seule mise à la terre par système, placée après le BMS ou le shunt.
