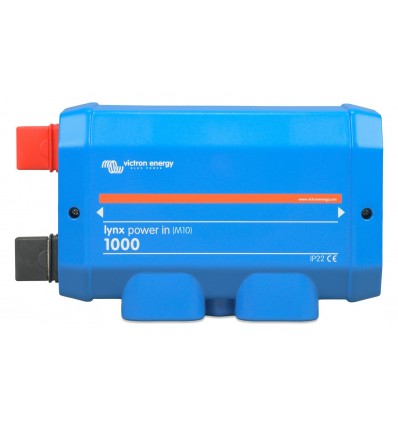

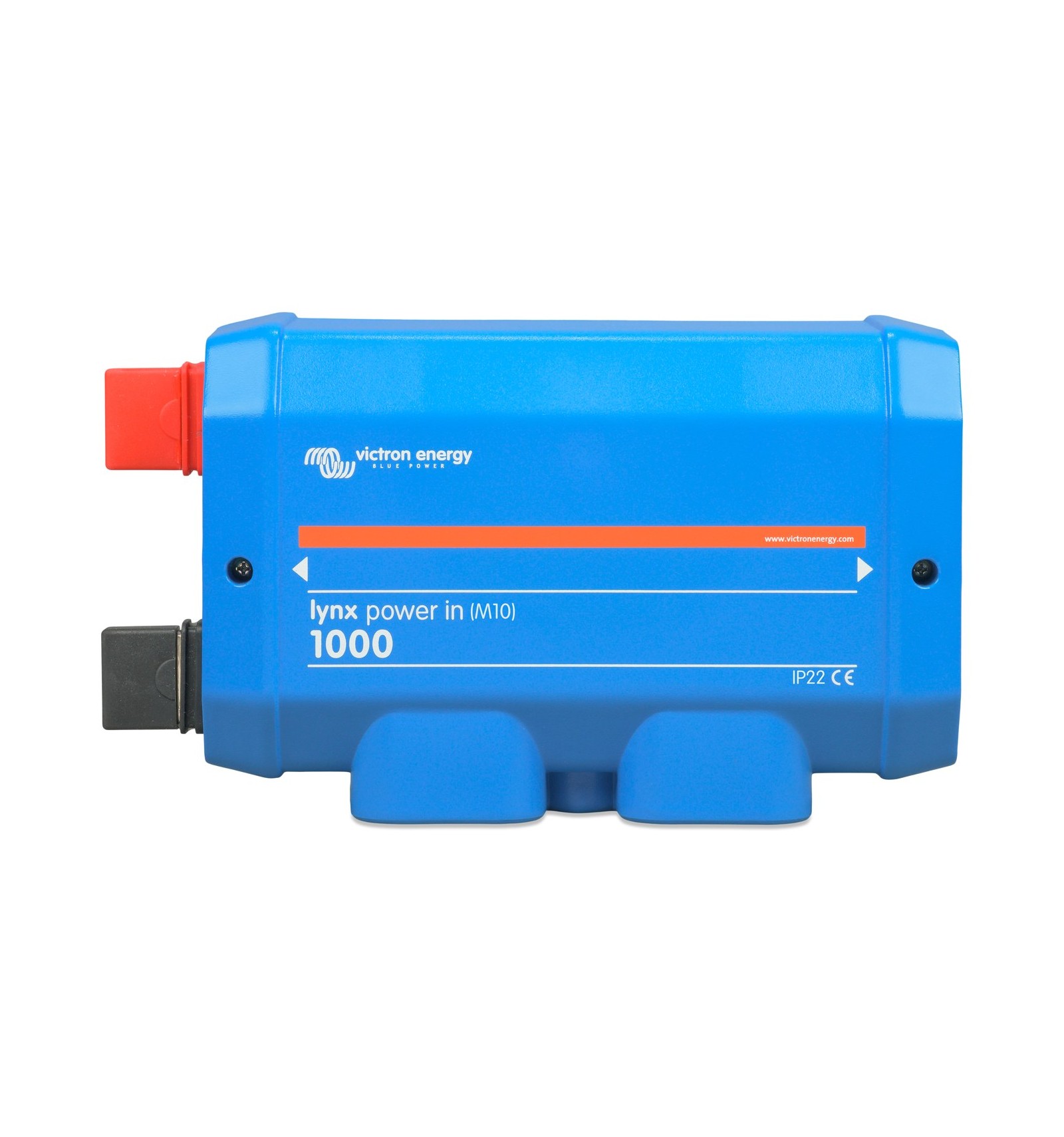

Jeu de barres DC Victron Lynx Power In (M10) : barres positive et négative 1 000 A, 4 connexions sans fusible pour batteries ou équipements DC, cosses M8, liaison entre modules en M10, 9 à 60 V, IP22
Une question ?
Le Lynx Power In (M10) est le module le plus simple du système de distribution Lynx de Victron : une barre positive et une barre négative sous capot, avec quatre connexions pour des batteries, des chargeurs ou des consommateurs DC, et une borne de mise à la terre. Il sert le plus souvent de point de raccordement du parc de batteries, à gauche d'un Lynx Shunt VE.Can ou d'un Lynx Smart BMS.
Il peut aussi s'employer seul comme jeu de barres, ou à plusieurs pour allonger la barre et multiplier les points de raccordement, dans des systèmes en 12, 24 ou 48 V.
Points clés
- Jeu de barres en cuivre étamé prévu pour 1 000 A en continu, soit un système onduleur/chargeur de l'ordre de 12 kW en 12 V, 24 kW en 24 V ou 48 kW en 48 V.
- Quatre connexions positives et quatre connexions négatives, plus une borne de terre.
- Aucun emplacement pour fusible : chaque batterie, chargeur ou consommateur raccordé doit être protégé par un fusible extérieur au module.
- Version M10 : la mention M10 désigne les boulons qui relient les modules Lynx entre eux. Les câbles se raccordent avec des cosses M8.
- Se raccorde à d'autres modules Lynx M10 par la gauche comme par la droite ; les extrémités de barres peuvent aussi recevoir directement des câbles lorsque le module est en bout de ligne ou utilisé seul.
- Montage tête en bas possible : des étiquettes inversées sont fournies avec le module.
Caractéristiques techniques
| Tensions de système | 12, 24 ou 48 V |
| Plage de tension | 9 à 60 V DC |
| Courant nominal | 1 000 A DC en continu |
| Connexions | 4 positives, 4 négatives, 1 borne de terre |
| Fusibles | Aucun emplacement, protection externe à prévoir |
| Raccordement des câbles | Cosses M8 |
| Liaison entre modules (jeu de barres) | M10 |
| Couple de serrage | Écrous M10 : 33 Nm (17 Nm pour les numéros de série antérieurs à HQ2340) ; écrous M8 : 14 Nm |
| Fixation | Orifices de montage de 5 mm |
| Matériau du boîtier | ABS |
| Jeu de barres | Cuivre étamé, 8 x 30 mm |
| Dimensions du boîtier (h x l x p) | 290 x 170 x 80 mm |
| Poids | 2,1 kg |
| Température de fonctionnement | -40 °C à +60 °C |
| Humidité | 95 % maximum, sans condensation |
| Indice de protection | IP22 |
À prévoir
- Des fusibles et porte-fusibles externes pour chaque circuit raccordé. Si une protection intégrée est souhaitée, le Lynx Distributor (fusibles MEGA) ou le Lynx Class-T Power In (fusibles Class-T) remplissent ce rôle.
- Les modules Lynx M10 ne se raccordent pas directement aux modules Lynx M8.
- Dans un système avec Lynx Shunt VE.Can ou Lynx Smart BMS, les batteries se raccordent toujours à gauche de ce module et le reste du système DC à droite, pour que l'état de charge soit calculé correctement.
- Une seule mise à la terre par système, placée après le shunt ou le BMS.
- Au-delà de 10 mm de diamètre de câble, la tige de séparation des câbles se retire.
- Des câbles de section adaptée au courant maximal de chaque circuit, avec des cosses M8 serties correctement.
