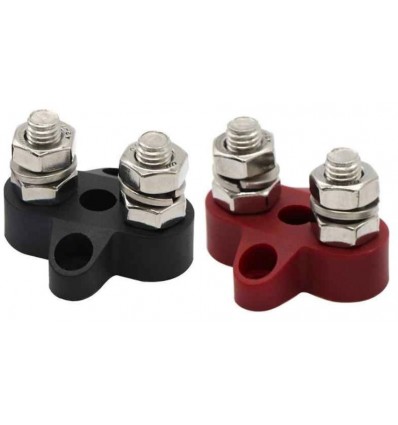

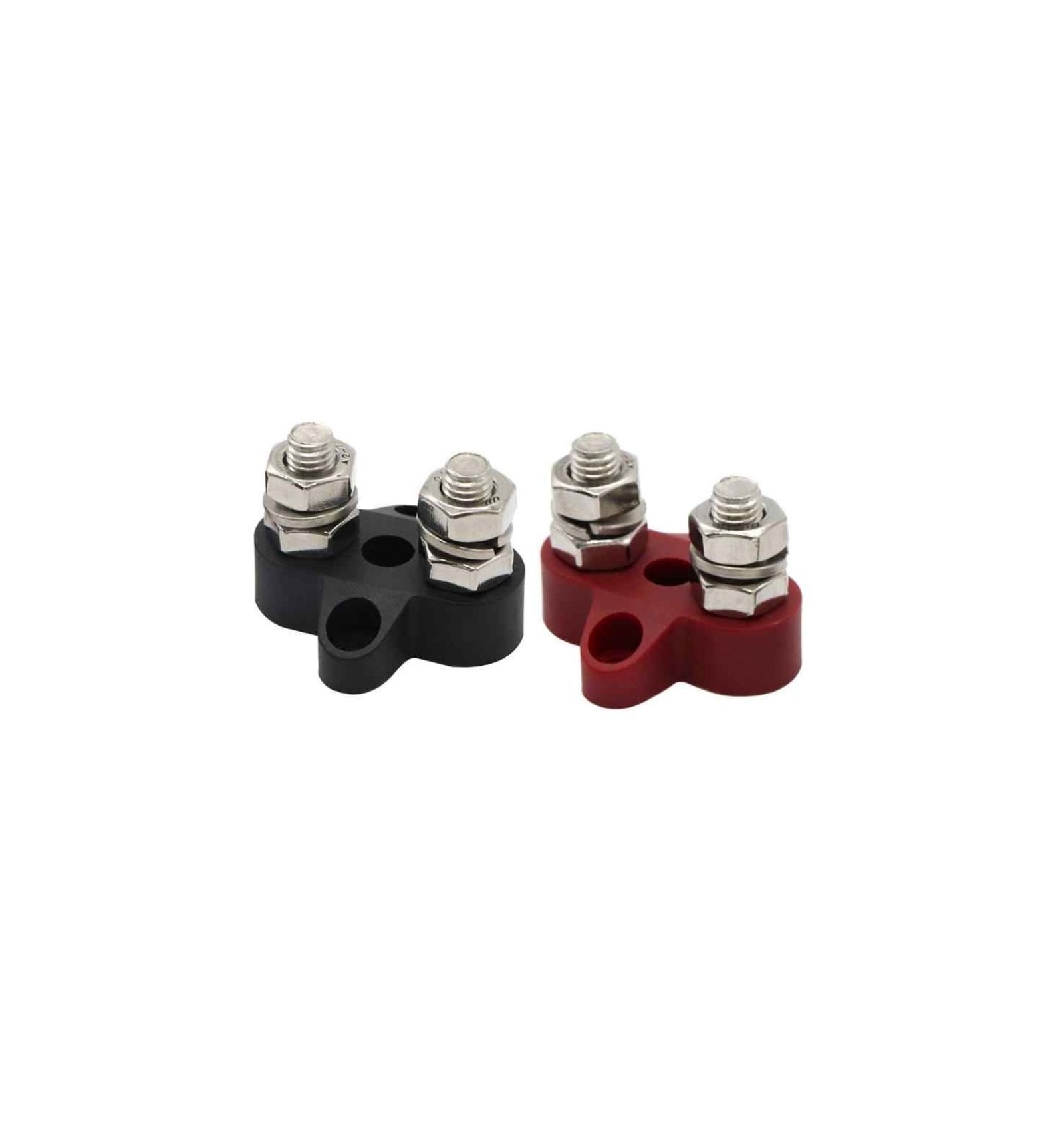

Borne double M8 (rouge + noire)

La borne double Victron (Dual Terminal Stud M8) est un petit point de jonction pour câbles de puissance en courant continu. Chaque borne porte deux goujons M8 reliés entre eux par une barrette en cuivre étamé : elle sert à réunir deux ou plusieurs cosses à œil sur un même potentiel, par exemple pour prolonger un câble de batterie ou créer un départ supplémentaire, là où un jeu de barres complet serait trop encombrant. Cette référence est un jeu de deux bornes, l'une à embase rouge, l'autre à embase noire, pour repérer le positif et le négatif.

Points clés

• Jeu de deux pièces : une borne rouge et une borne noire.
• Deux goujons M8 par borne, reliés électriquement par une barrette en cuivre étamé.
• Courant maximal de 150 A, tension maximale de 70 VCC : utilisable sur les parcs de batteries 12 V, 24 V et 48 V.
• Goujons et écrous en acier inoxydable, embase isolante en nylon renforcé de fibre de verre.
• Fixation par vis sur un support plan.

Caractéristiques techniques

À prévoir

Des cosses à œil M8 serties sur les câbles, et un fusible en amont adapté à la section des câbles : la borne n'assure aucune protection. Les deux bornes du jeu ne sont pas reliées entre elles.
