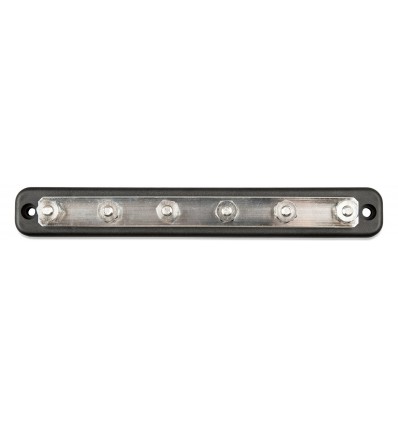

Busbar 150A 6P + capot

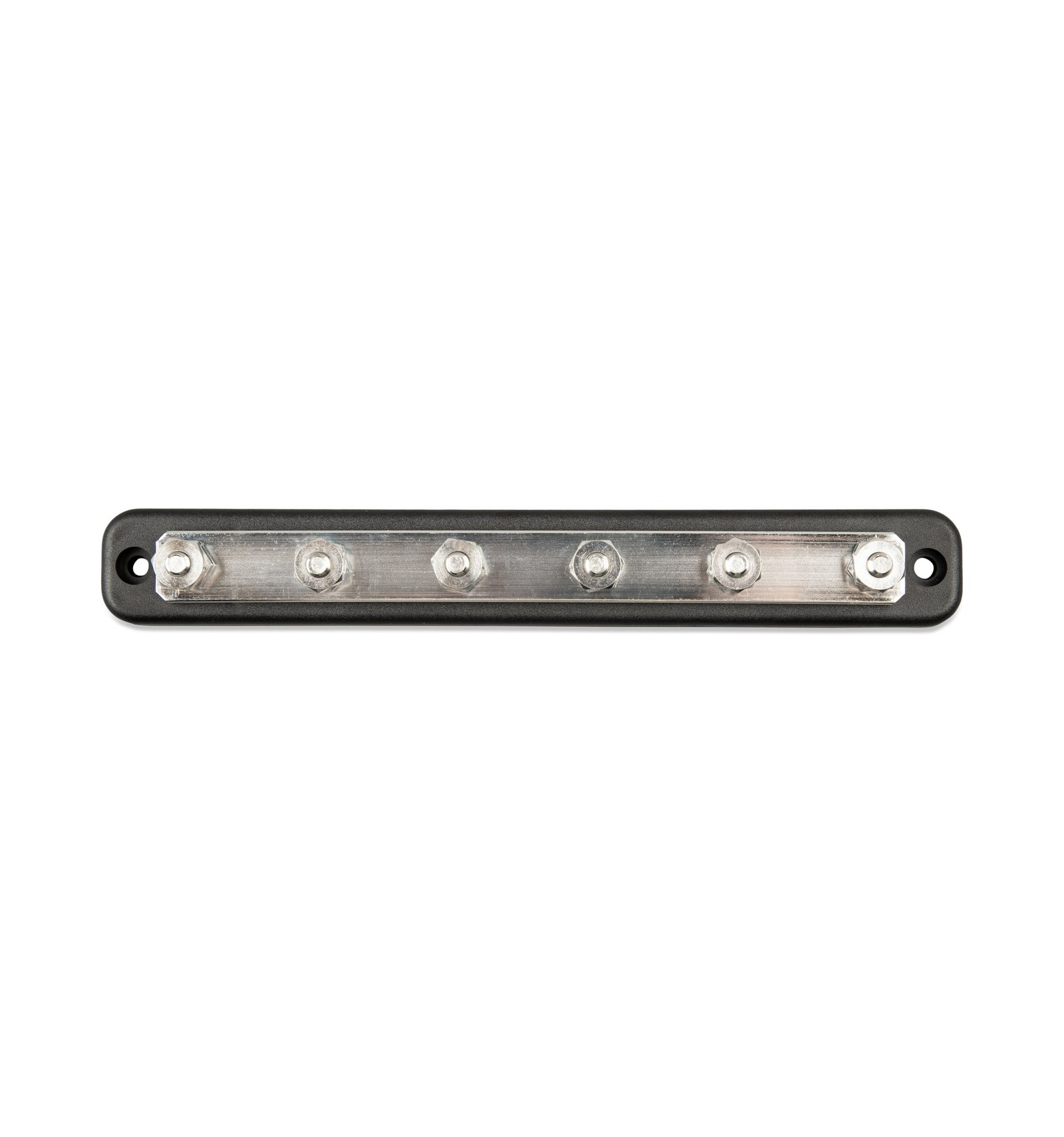

Un jeu de barres (busbar) réunit plusieurs câbles au même potentiel : il sert de point de distribution du positif ou du négatif entre les batteries et les équipements en courant continu. Le Busbar 150A 6P offre 6 goujons de raccordement alignés sur la barre. Il admet 150 A et 70 VCC au maximum, donc les systèmes 12 V, 24 V et 48 V.

Points clés

• 6 goujons de 1/4 pouce (6,35 mm) en acier inoxydable, hauteur 17 mm, avec écrous en cuivre étamé.
• Barre en cuivre étamé de 1,4 x 18 mm sur embase isolante en ABS noir.
• Capot amovible en polycarbonate transparent : les connexions restent visibles.
• Montage conseillé par Victron : la cosse du câble d'alimentation principal se pose directement sur la barre de cuivre, sous la rondelle et l'écrou.
• Variante à 6 goujons ; le même jeu de barres existe en 4 goujons.

Caractéristiques techniques

À prévoir

Aucune protection intégrée : prévoir un fusible ou un disjoncteur par départ, sans dépasser 150 A au total dans la barre. Goujons au pas américain (1/4 pouce - 20 d'après le plan) : choisir les cosses en conséquence.
