Transformateur de courant Victron 100 A

Transformateur de courant 100 A:50 mA pour MultiPlus-II et MultiGrid-II. Il mesure le courant alternatif sur un conducteur externe, sans faire passer ce courant par le convertisseur-chargeur. Il sert à mettre en œuvre les fonctions PowerControl et PowerAssist et à optimiser l'autoconsommation à partir d'une sonde de courant externe : l'appareil connaît ainsi le courant échangé avec le réseau, lorsqu'un compteur d'énergie complet n'est pas nécessaire.

Version proposée

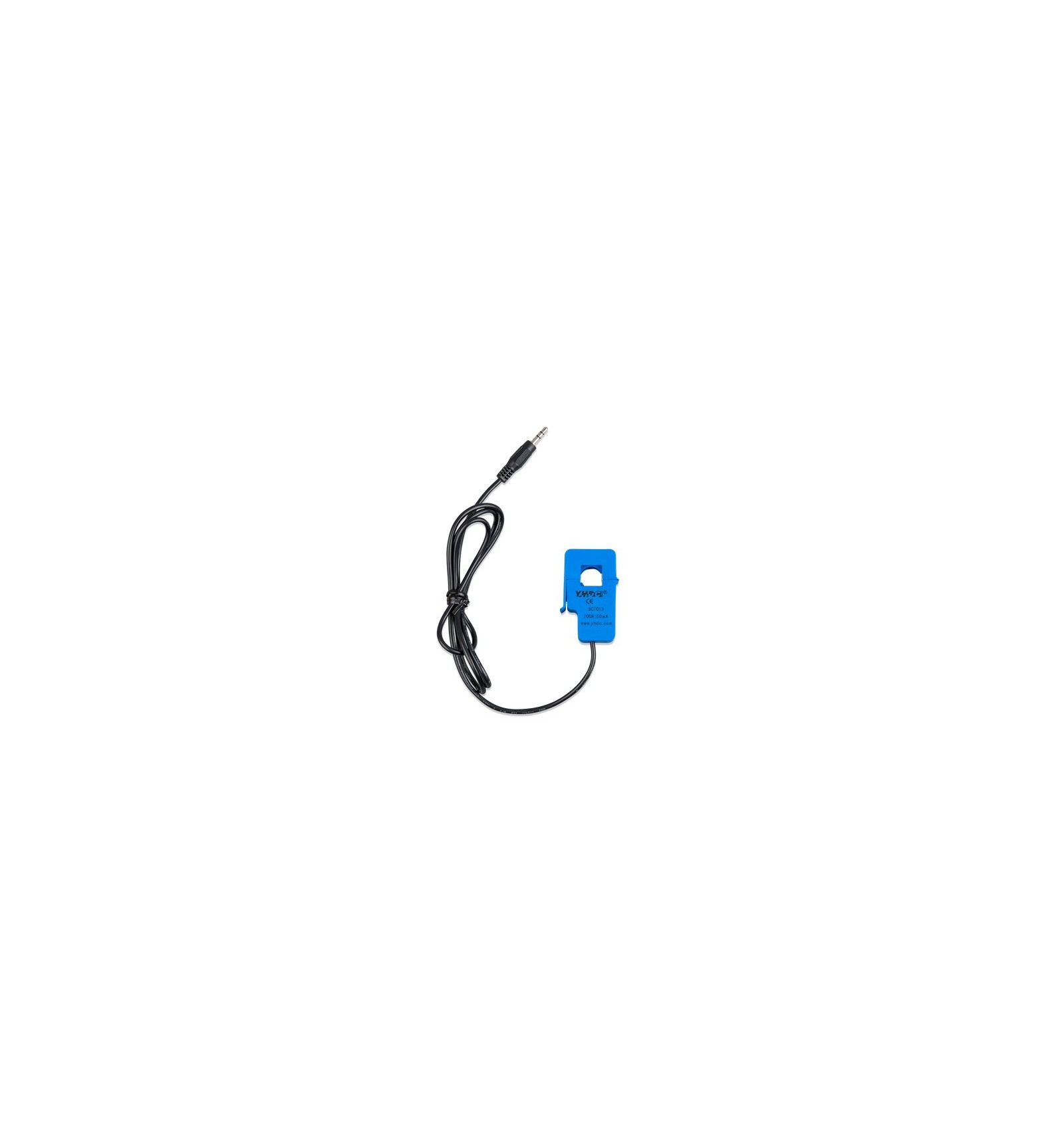

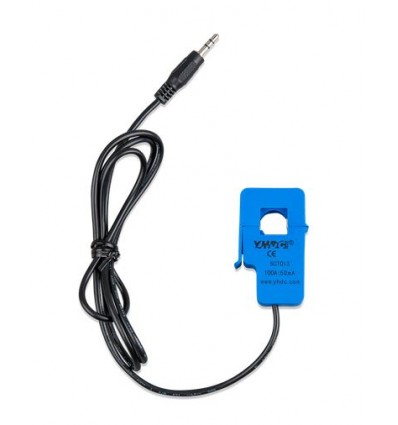

• Référence CTR110000500 : câble de 1 m terminé par une prise jack.
• Selon Victron, la prise jack équipe les anciens modèles de MultiPlus-II ; les MultiPlus-II actuels ont un bornier à deux fils et utilisent la version à extrémités filaires (références CTR12xxxx). Vérifiez le type de connexion de votre appareil avant de commander.
• Les deux types existent avec des câbles de 1, 5 et 20 m.

Installation

• Le transformateur se clipse autour du conducteur CA existant, sans modifier le câblage de l'alimentation principale.
• Respecter le sens de montage : la flèche du transformateur doit pointer vers le MultiPlus.
• Le câble se raccorde directement au MultiPlus-II ; sur les modèles à prise jack, il se branche dans la prise prévue.
• Ne pas raccourcir ni rallonger le câble : il est étalonné avec le transformateur.

Limites d'emploi

• Mesure monophasée uniquement.
• Mesure du courant, pas de la tension.
• Moins précis qu'un compteur d'énergie dédié, en particulier à faible intensité.
