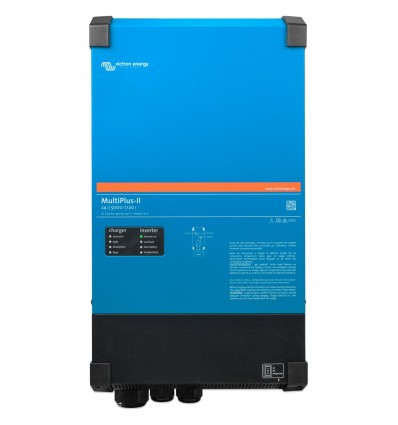

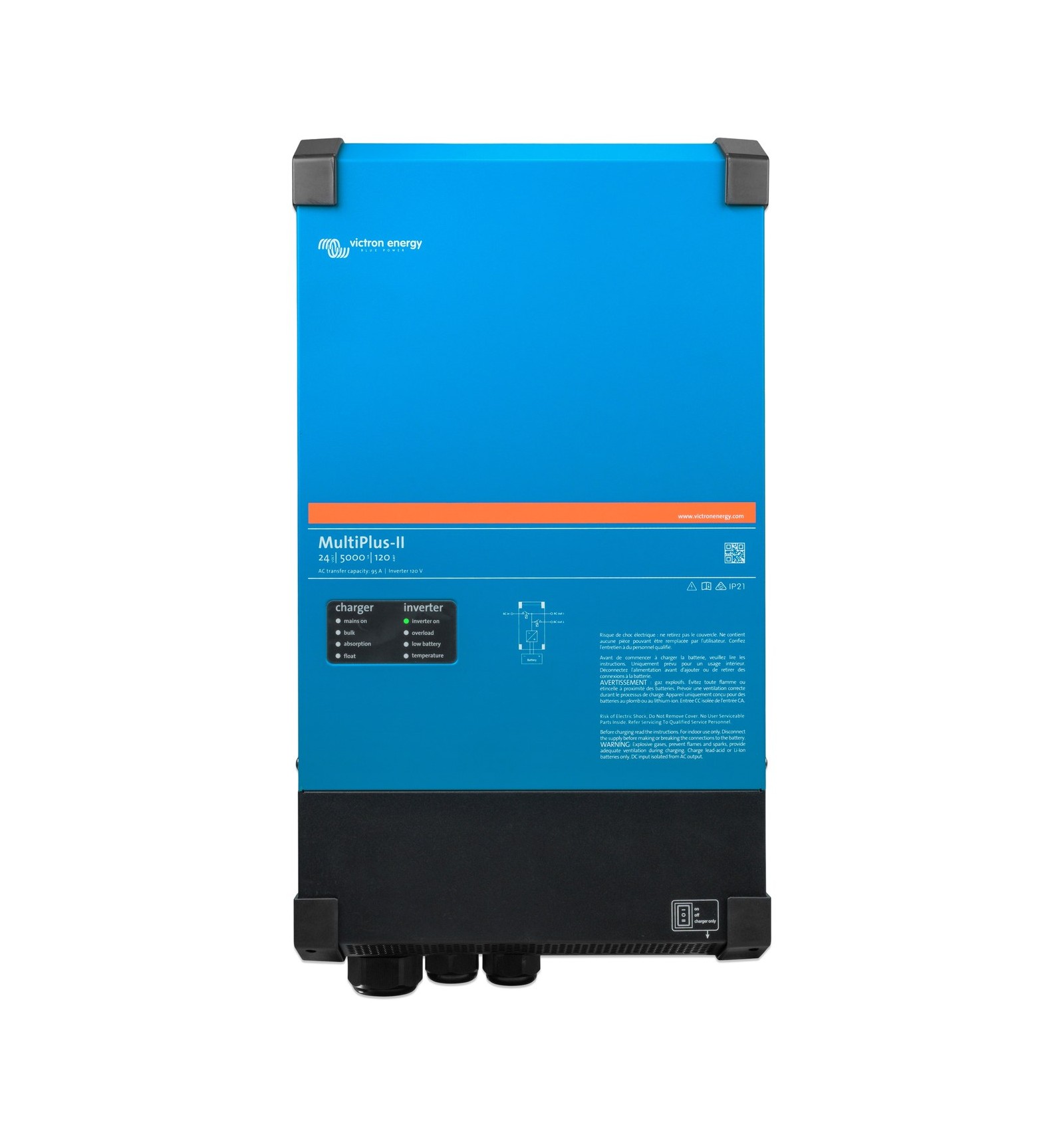

MP-II 24/5000/120-50

Le MultiPlus-II 24/5000/120-50 regroupe un onduleur sinusoïdal de 5 000 VA, un chargeur de batterie de 120 A et un commutateur de transfert de 50 A. C'est le modèle 5 000 VA de la gamme pour les parcs de batteries 24 V : bateaux, véhicules aménagés, sites isolés déjà câblés en 24 V.

Branché sur un groupe électrogène ou une prise de quai de faible puissance, il en tire le maximum sans la surcharger et complète avec la batterie lors des pointes.

Points clés

• PowerControl et PowerAssist : on règle un courant maximal pour le réseau ou le groupe électrogène. Le chargeur se contente de la marge laissée par les autres consommateurs ; si la demande dépasse ce seuil, l'onduleur complète la source avec la batterie, puis recharge dès que la consommation retombe.
• Deux sorties CA : la sortie principale est secourue, l'onduleur prenant le relais en moins de 20 millisecondes lors d'une coupure du réseau ou du groupe. La sortie auxiliaire (32 A) n'est sous tension que lorsqu'une source CA est présente à l'entrée : elle reçoit les gros consommateurs non prioritaires, un chauffe-eau par exemple.
• Site isolé ou réseau : l'appareil fonctionne hors réseau comme en parallèle du réseau, avec des régulateurs de charge solaire et avec des onduleurs photovoltaïques. Il intègre une protection anti-îlotage et la fonction ESS (stockage et autoconsommation) ; les certificats par pays sont à vérifier sur le site Victron.
• Parallèle et triphasé : jusqu'à 6 appareils en parallèle, ou trois appareils du même modèle pour une sortie triphasée ; jusqu'à 6 groupes de trois peuvent être associés.
• Réglages : paramétrage avec le logiciel VEConfigure ou l'application VictronConnect par l'interface MK3-USB ; accès Bluetooth avec la clé VE.Bus Smart Dongle (option).
• Supervision : ce modèle n'a pas de carte GX intégrée. Un Cerbo GX ou un Ekrano GX donne accès au portail VRM (suivi, réglages à distance, alarmes par e-mail ou notification).
• Entrées/sorties : relais programmable (alarme générale, sous-tension CC ou démarrage/arrêt d'un groupe ; 230 V / 4 A en CA, 4 A jusqu'à 35 V CC, 1 A jusqu'à 60 V CC), deux ports de communication universels, marche/arrêt à distance, port VE.Bus.

Caractéristiques techniques

À prévoir

• Un appareil GX (Cerbo GX ou Ekrano GX) pour la supervision et la connexion au portail VRM.
• L'interface MK3-USB pour le paramétrage.
• La sonde de courant CA externe 100 A si la mesure doit se faire en amont de l'appareil (autoconsommation, PowerAssist).
• En 24 V, le courant côté batterie est élevé (chargeur jusqu'à 120 A) : prévoir des liaisons courtes et de forte section.
• Protection CC et câbles de batterie à dimensionner selon le manuel d'installation du modèle.
