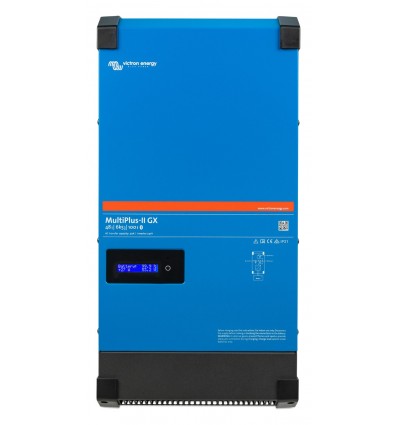

MP-II 48/6k5/100-50 GX

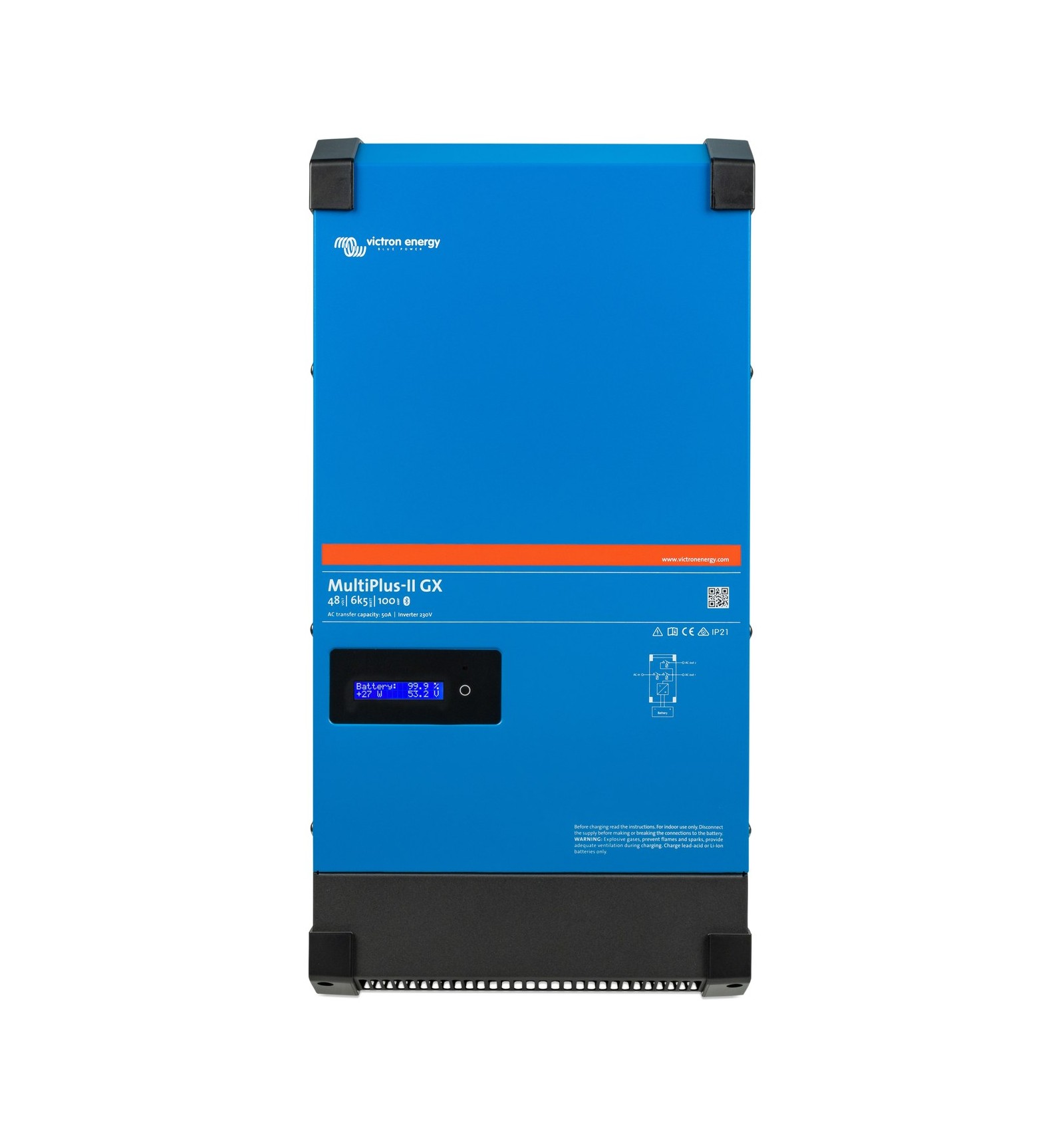

Le MultiPlus-II 48/6k5/100-50 GX réunit un onduleur/chargeur MultiPlus-II de 6 kW en continu (chargeur 100 A, transfert 50 A, batterie 48 V) et une carte GX, c'est-à-dire l'équivalent d'un centre de communication, dans le même boîtier.

Il est destiné aux installations qui demandent une supervision à distance ou un dialogue avec d'autres équipements, batterie CAN-bus ou régulateur solaire : stockage raccordé au réseau, site isolé, certaines applications mobiles. Le câblage est réduit puisqu'il n'y a pas d'appareil GX séparé à poser.

Points clés

• Carte GX intégrée : écran de 2 x 16 caractères, WiFi, port Ethernet, port USB, port VE.Direct et interface BMS-Can. L'appareil se connecte au portail VRM sans Cerbo GX ; ses données se consultent aussi depuis un smartphone en WiFi.
• BMS-Can : ce port reçoit une batterie gérée par CAN-bus (500 kbps). Ce n'est pas un port VE.Can : un régulateur MPPT VE.Can ou un Lynx Shunt VE.Can ne s'y raccorde pas ; un régulateur solaire se relie par le port VE.Direct.
• Puissance temporaire : en partant à froid, l'onduleur tient 6,5 kW pendant 4 h, ou 8 kW pendant 1 h, au-delà de sa puissance continue de 6 kW à 25 °C.
• PowerControl et PowerAssist : on règle un courant maximal pour le réseau ou le groupe électrogène. Le chargeur se contente de la marge laissée par les autres consommateurs ; si la demande dépasse ce seuil, l'onduleur complète la source avec la batterie, puis recharge dès que la consommation retombe.
• Deux sorties CA : sortie principale secourue, avec reprise par l'onduleur en moins de 20 millisecondes. La sortie auxiliaire (32 A) n'est alimentée que si une source CA est présente : on y raccorde les consommateurs qui ne doivent pas vider la batterie (chauffe-eau, climatiseur) ; ils restent pris en compte par PowerControl et PowerAssist.
• Site isolé ou réseau : fonctionnement hors réseau, en parallèle du réseau avec un régulateur de charge solaire, ou avec un onduleur photovoltaïque dont le surplus charge la batterie. En cas de coupure, l'appareil se sépare du réseau et continue d'alimenter les consommateurs. Pour un raccordement au réseau, vérifier les certificats disponibles sur le site Victron.
• Parallèle et triphasé : l'appareil se combine avec d'autres MultiPlus-II en parallèle ou en triphasé ; une seule unité GX suffit alors pour le système.

Caractéristiques techniques

À prévoir

• Batterie et protection CC : le manuel recommande une capacité de 250 à 1 200 Ah, un fusible CC de 250 A et une section de câble de 70 mm² jusqu'à 5 m (95 mm² de 5 à 10 m) par borne.
• La sonde de température de batterie est facultative d'après la fiche technique (référence ASS000001000).
• La sonde de courant CA externe 100 A (câble de 1 m) si la mesure doit se faire en amont de l'appareil.
• Le modem GX GSM, en option, pour un accès Internet par le réseau mobile.
• Aucun Cerbo GX n'est nécessaire avec cette référence.
