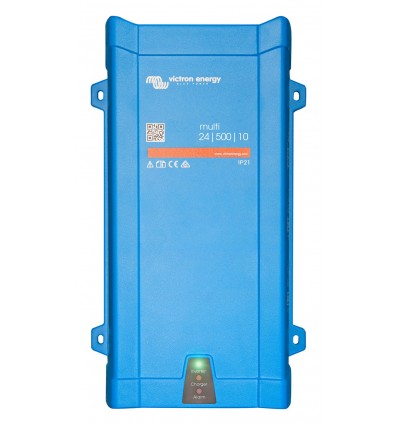

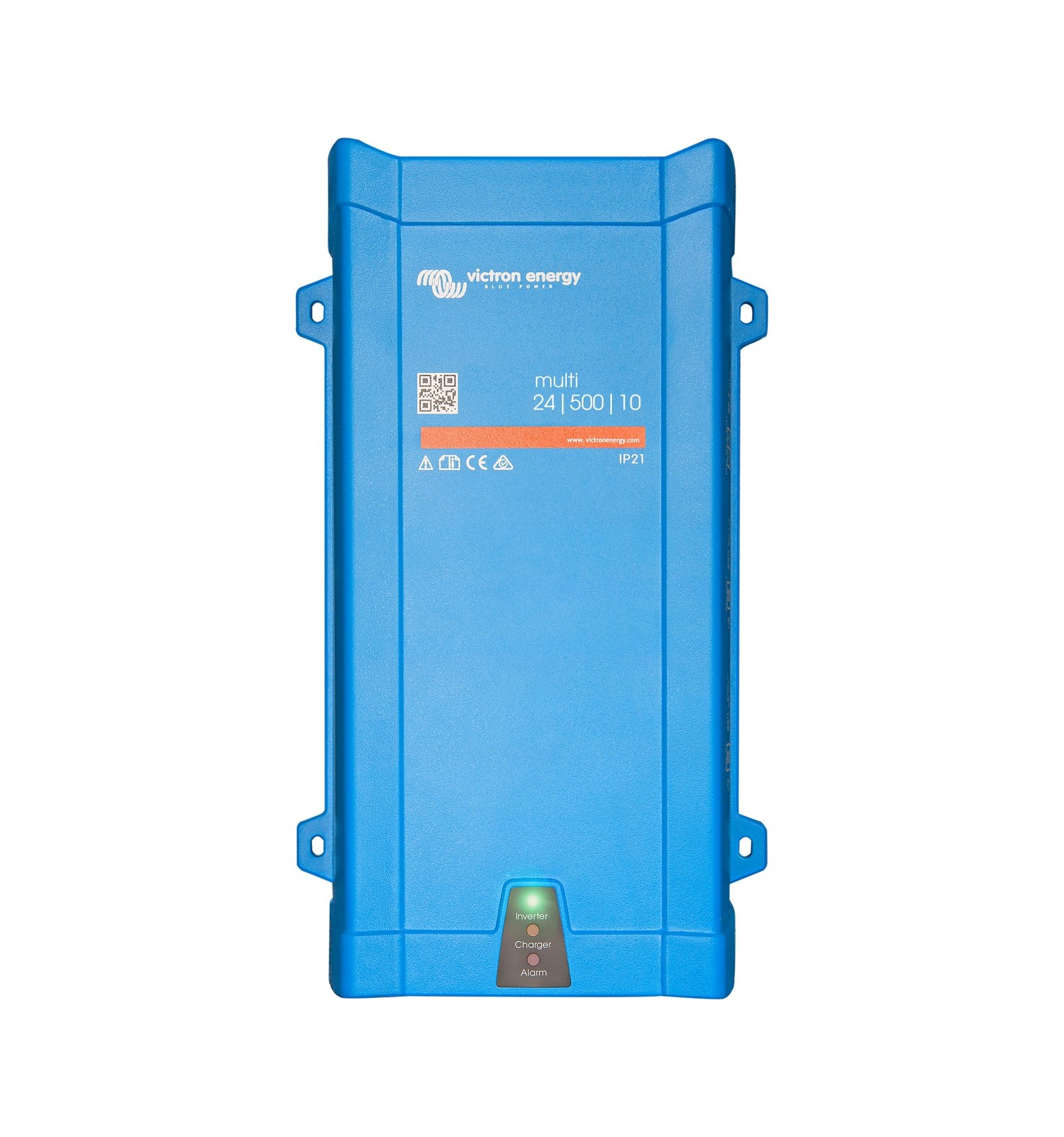

MP24/500/10-16

Le MultiPlus 24/500/10-16 est un convertisseur/chargeur pour parc de batteries 24 V. Il regroupe dans un seul boîtier un convertisseur à onde sinusoïdale pure de 500 VA, un chargeur de batterie de 10 A à charge adaptative et un commutateur de transfert de 16 A. Sans source alternative, il produit le 230 V à partir des batteries ; dès qu'un réseau, une prise de quai ou un groupe électrogène est raccordé, il lui transfère les consommateurs et recharge les batteries. Si cette source disparaît, le convertisseur reprend l'alimentation en moins de 20 millisecondes, sans gêner l'électronique ni l'informatique.

C'est le plus petit modèle de la série 500 – 2 000 VA : il vise les installations de faible puissance, par exemple l'éclairage, l'électronique et quelques petits appareils d'un véhicule aménagé, d'un bateau ou d'un abri isolé. Cette génération de MultiPlus remplace l'ancienne gamme MultiPlus Compact ; la référence décrite ici est la version 230 V. L'appareil se protège contre le court-circuit en sortie, la surcharge, une tension de batterie trop haute ou trop basse, la surchauffe, la présence de 230 V sur sa sortie et une ondulation excessive de la tension d'entrée.

Points clés

• Chargeur adaptatif 10 A : charge en quatre phases, ajustée automatiquement à l'état de la batterie, avec une phase supplémentaire pour les longues périodes en Float. Convient aux batteries au lithium, AGM, gel, scellées ou à électrolyte liquide ; une sortie auxiliaire de 1 A entretient une batterie de démarrage.
• Pas de PowerControl ni de PowerAssist sur ce modèle 500 VA : ces deux fonctions de gestion d'une source limitée n'existent qu'à partir du modèle 800 VA.
• Puissance de crête de 900 W pour démarrer les récepteurs à fort courant d'appel : alimentations d'éclairage LED, lampes halogènes, outillage électrique.
• Mode Recherche : en l'absence de consommateur, le convertisseur se met en veille et teste la sortie toutes les deux secondes, ce qui réduit la consommation à vide d'environ 70 %.
• Parallèle et triphasé : jusqu'à 6 appareils identiques en parallèle, ou trois appareils en configuration triphasée, reliés par le port VE.Bus (répartiteur RJ45 nécessaire sur ce modèle).
• Réglages et commande : interrupteurs DIP pour l'interrupteur à distance, la tension de charge, la fréquence du convertisseur et le mode Recherche ; commande à distance marche / arrêt / chargeur seul par un connecteur à trois pôles ; relais programmable, réglé d'usine en relais d'alarme.

Caractéristiques techniques

À prévoir

• Câbles de batterie : la fiche technique indique 10 mm² pour ce modèle. Un fusible CC de 60 A est intégré à l'appareil.
• Répartiteur RJ45 Victron ASS030065510 : nécessaire pour un montage en parallèle ou en triphasé, ce modèle n'ayant qu'un port VE.Bus.
• Configuration avancée : interface MK3-USB (VE.Configure ou VictronConnect) ou clé Bluetooth VE.Bus Smart dongle, qui mesure aussi la tension et la température de la batterie.
• Supervision à distance : un appareil GX (Cerbo GX, Ekrano GX) relié à Internet transmet les données au portail VRM.
• Indice IP21 : pose en intérieur, dans un local sec et ventilé. L'appareil dispose d'une entrée pour sonde de température de batterie.
