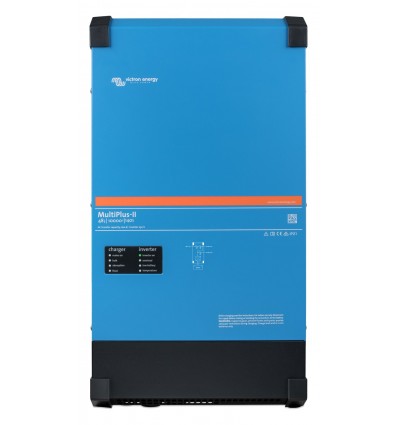

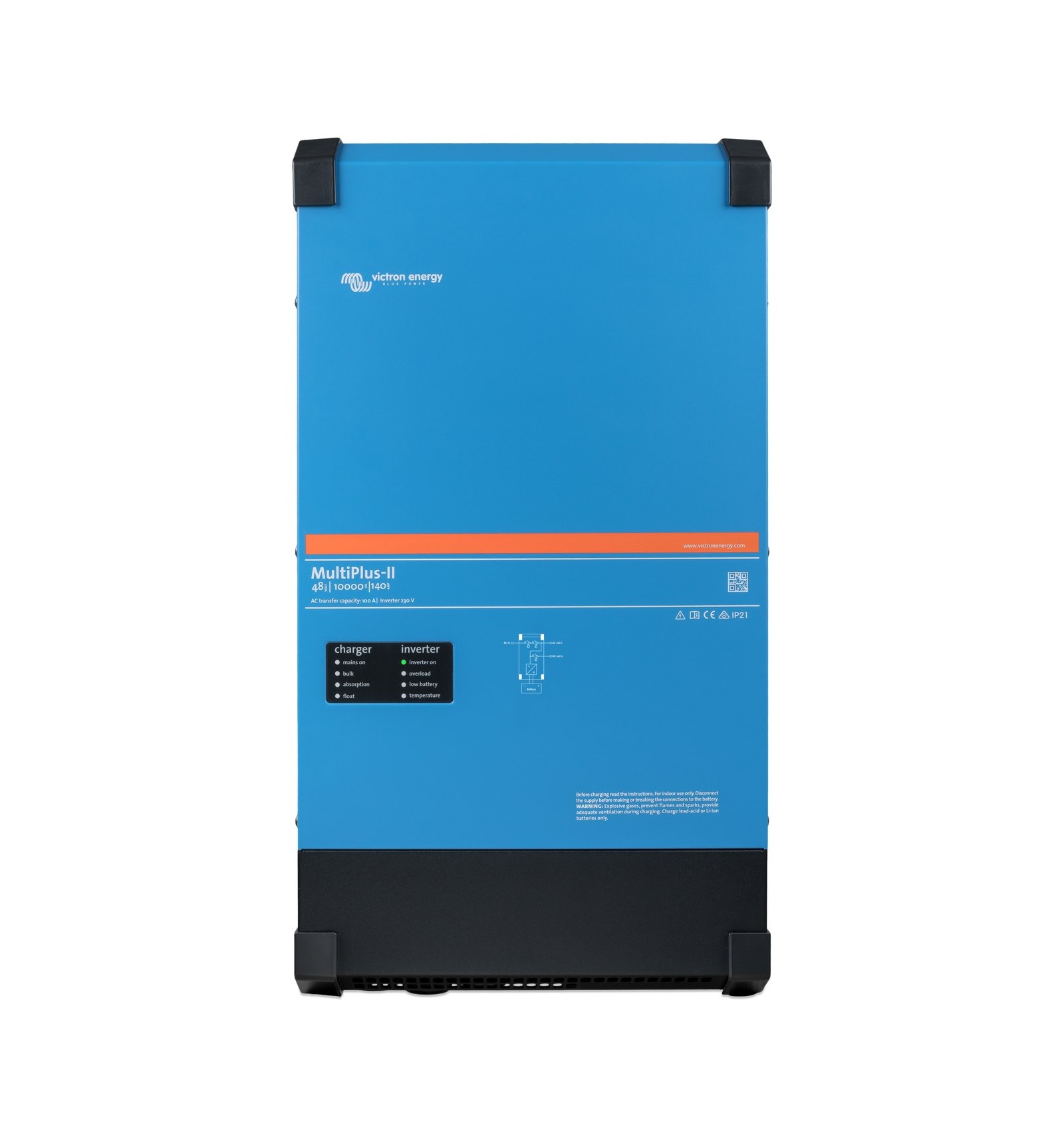

MP-II 48/10000/140-100

Le MultiPlus-II 48/10000/140-100 associe un onduleur sinusoïdal de 10 000 VA, un chargeur de batterie de 140 A et un commutateur de transfert de 100 A. Il convient aux installations 48 V dont la puissance appelée dépasse ce que fournit un modèle 5 000 ou 8 000 VA : atelier, exploitation agricole, habitat isolé tout électrique, stockage raccordé au réseau.

Monté par trois, il constitue une alimentation triphasée ; en monophasé, il fournit 8 000 W en continu à 25 °C et encore 6 000 W à 65 °C.

Points clés

• PowerControl et PowerAssist : on règle un courant maximal pour le réseau ou le groupe électrogène. Le chargeur se contente de la marge laissée par les autres consommateurs ; si la demande dépasse ce seuil, l'onduleur complète la source avec la batterie, puis recharge dès que la consommation retombe.
• Deux sorties CA : la sortie principale est secourue, l'onduleur prenant le relais en moins de 20 millisecondes lors d'une coupure du réseau ou du groupe. La sortie auxiliaire (50 A) n'est sous tension que lorsqu'une source CA est présente à l'entrée : elle reçoit les gros consommateurs non prioritaires, un chauffe-eau par exemple.
• Site isolé ou réseau : l'appareil fonctionne hors réseau comme en parallèle du réseau, avec des régulateurs de charge solaire et avec des onduleurs photovoltaïques. Il intègre une protection anti-îlotage et la fonction ESS (stockage et autoconsommation) ; les certificats par pays sont à vérifier sur le site Victron.
• Triphasé et parallèle : trois appareils du même modèle forment une sortie triphasée. Les modèles 8 000, 10 000 et 15 000 VA ne se montent en parallèle qu'avec un commutateur de transfert CA externe (application décrite dans un manuel Victron dédié).
• Réglages : paramétrage avec le logiciel VEConfigure ou l'application VictronConnect par l'interface MK3-USB ; accès Bluetooth avec la clé VE.Bus Smart Dongle (option).
• Supervision : ce modèle n'a pas de carte GX intégrée. Un Cerbo GX ou un Ekrano GX donne accès au portail VRM (suivi, réglages à distance, alarmes par e-mail ou notification).
• Entrées/sorties : relais programmable (alarme générale, sous-tension CC ou démarrage/arrêt d'un groupe ; 230 V / 4 A en CA, 4 A jusqu'à 35 V CC, 1 A jusqu'à 60 V CC), deux ports de communication universels, marche/arrêt à distance, port VE.Bus.

Caractéristiques techniques

À prévoir

• Un appareil GX (Cerbo GX ou Ekrano GX) pour la supervision et la connexion au portail VRM.
• L'interface MK3-USB pour le paramétrage.
• La sonde de température de batterie, non fournie avec les modèles 48 V d'après la fiche technique (référence ASS000001000).
• La sonde de courant CA externe 100 A si la mesure doit se faire en amont de l'appareil (autoconsommation, PowerAssist).
• Protection CC et câbles de batterie à dimensionner selon le manuel d'installation du modèle.
