MP12/2000/100-32

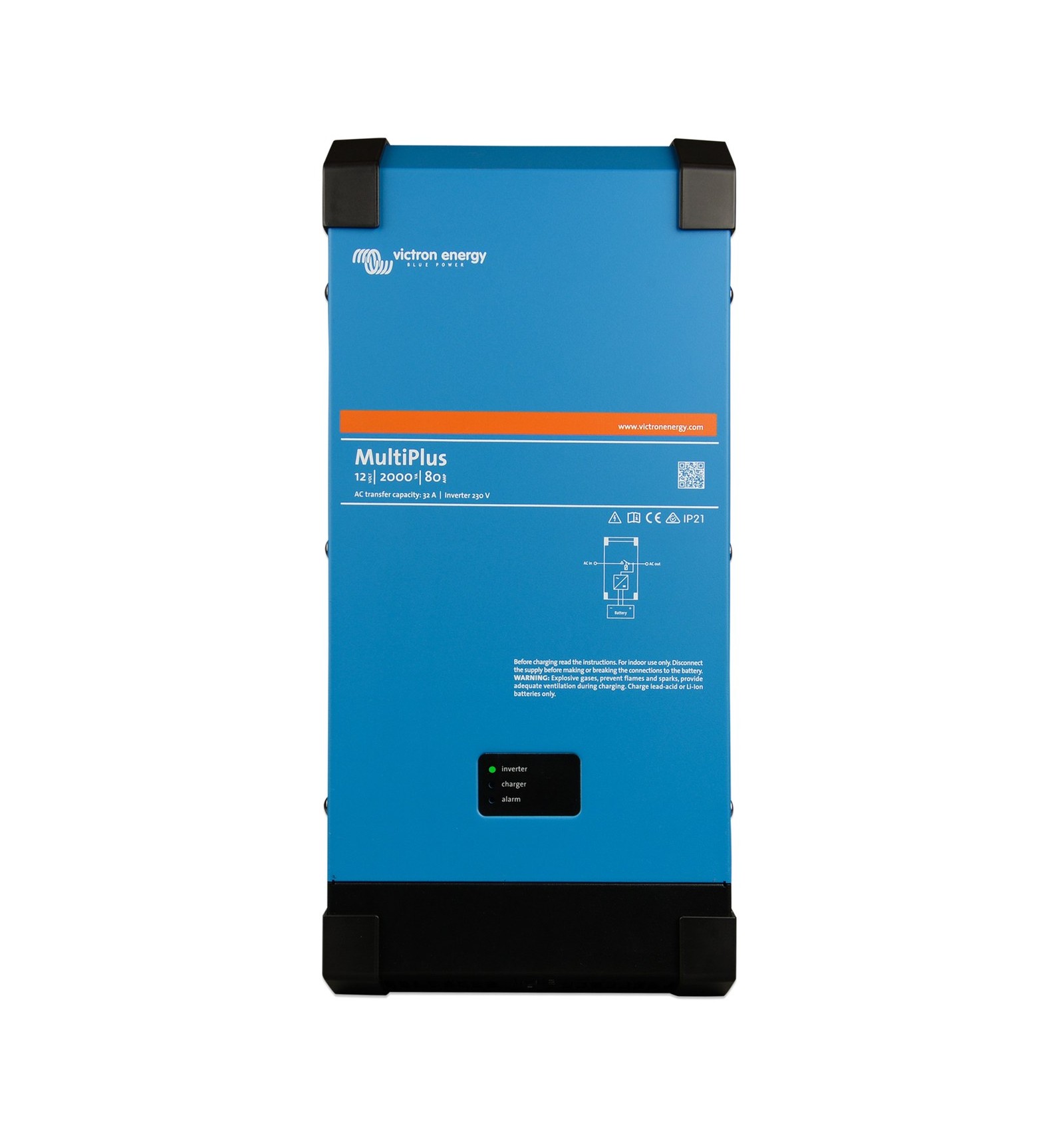

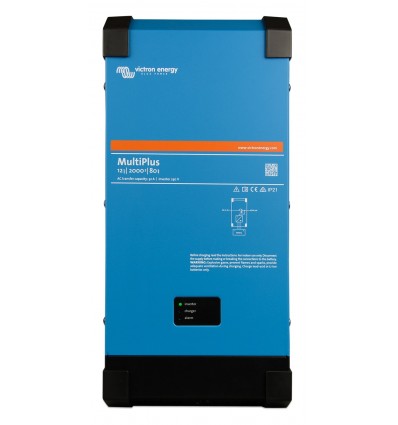

Le MultiPlus 12/2000/100-32 est un convertisseur/chargeur pour parc de batteries 12 V. Il regroupe dans un seul boîtier un convertisseur à onde sinusoïdale pure de 2 000 VA, un chargeur de batterie de 100 A à charge adaptative et un commutateur de transfert de 32 A. Sans source alternative, il produit le 230 V à partir des batteries ; dès qu'un réseau, une prise de quai ou un groupe électrogène est raccordé, il lui transfère les consommateurs et recharge les batteries. Si cette source disparaît, le convertisseur reprend l'alimentation en moins de 20 millisecondes, sans gêner l'électronique ni l'informatique.

Ce modèle de 2 000 VA est le plus puissant de la série ; son commutateur de transfert de 32 A et son boîtier tout acier le destinent aux installations en site isolé, aux bateaux et aux véhicules dont la source alternative (réseau, quai, groupe électrogène) est de plus forte intensité. La référence décrite ici est la version 230 V, à ne pas confondre avec la version 120 V du même appareil. L'appareil se protège contre le court-circuit en sortie, la surcharge, une tension de batterie trop haute ou trop basse, la surchauffe, la présence de 230 V sur sa sortie et une ondulation excessive de la tension d'entrée.

Points clés

• Chargeur adaptatif 100 A : charge en quatre phases, ajustée automatiquement à l'état de la batterie, avec une phase supplémentaire pour les longues périodes en Float. Convient aux batteries au lithium, AGM, gel, scellées ou à électrolyte liquide ; une sortie auxiliaire de 1 A entretient une batterie de démarrage.
• PowerControl : avec un tableau de commande Multi Control, on fixe le courant maximal à prélever sur le quai ou le groupe électrogène ; le chargeur se contente de ce que les consommateurs laissent disponible, ce qui évite de surcharger la source.
• PowerAssist : lors d'une pointe de consommation, le convertisseur complète la source alternative avec l'énergie des batteries ; quand la demande retombe, l'excédent sert à la recharge.
• Puissance de crête de 3 500 W pour démarrer les récepteurs à fort courant d'appel : alimentations d'éclairage LED, lampes halogènes, outillage électrique.
• Mode Recherche : en l'absence de consommateur, le convertisseur se met en veille et teste la sortie toutes les deux secondes, ce qui réduit la consommation à vide d'environ 70 %.
• Parallèle et triphasé : jusqu'à 6 appareils identiques en parallèle, ou trois appareils en configuration triphasée, reliés par VE.Bus (deux prises RJ45).
• Réglages et commande : interrupteurs DIP pour la tension de charge et le mode Recherche ; marche/arrêt à distance par un connecteur dédié ; relais programmable, réglé d'usine en relais d'alarme.

Caractéristiques techniques

À prévoir

• Aucun fusible CC interne : un fusible externe est à poser sur le câble de batterie, à dimensionner avec la section des câbles selon le manuel de l'appareil. Raccordement sur écrous M8 (couple de serrage 12 Nm).
• Tableau de commande Digital Multi Control (option) : marche/arrêt/chargeur seul, voyants d'état, réglage des niveaux PowerControl et PowerAssist.
• Configuration avancée : interface MK3-USB (VE.Configure ou VictronConnect) ou clé Bluetooth VE.Bus Smart dongle, qui mesure aussi la tension et la température de la batterie.
• Supervision à distance : un appareil GX (Cerbo GX, Ekrano GX) relié à Internet transmet les données au portail VRM.
• Pose dans un local sec et bien ventilé (IP21), au plus près des batteries mais jamais juste au-dessus, avec au moins 10 cm d'espace libre autour de l'appareil. Une sonde de température de batterie est livrée avec l'appareil.
