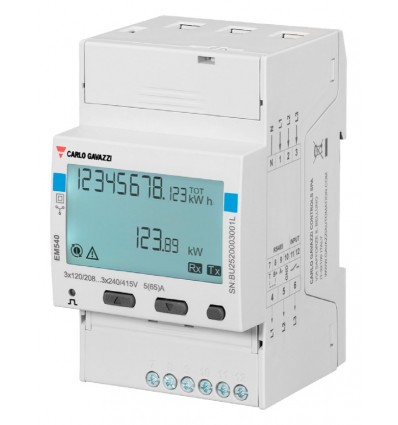

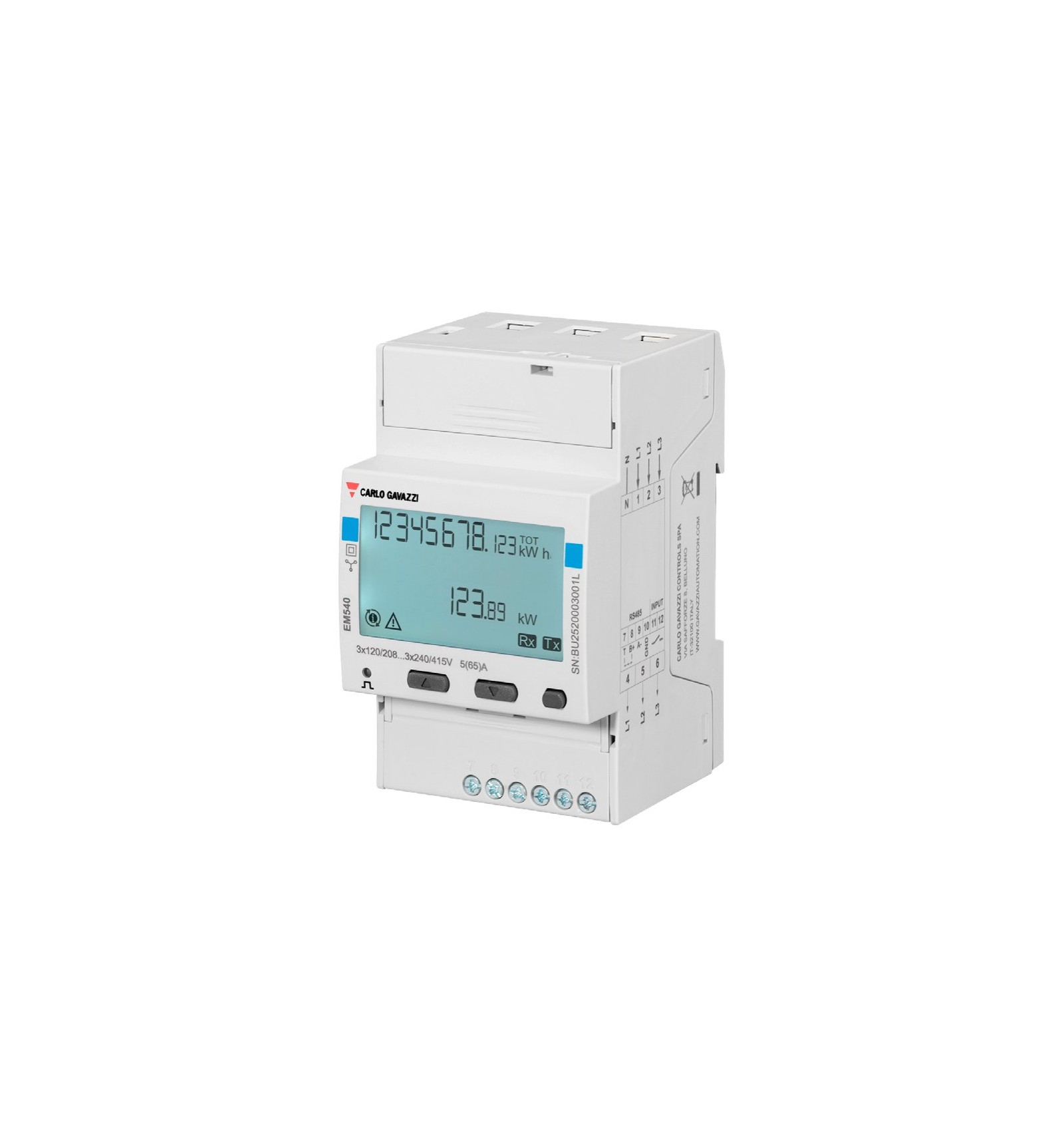

Compteur d'énergie Victron EM540, triphasé, 65 A max par phase, liaison RS485 vers l'appareil GX par interface RS485 vers USB, énergie comptée sur le total net des phases, pour ESS
Une question ?
L'EM540 est un compteur d'énergie triphasé de la gamme Victron, limité à 65 A par phase. Il complète un convertisseur/chargeur Victron en mesurant la puissance et l'énergie au tableau de distribution, le plus souvent comme compteur de réseau d'un système de stockage d'énergie (ESS), ou encore sur la sortie d'un onduleur photovoltaïque ou sur des consommateurs CA. Les mesures s'affichent sur l'appareil GX (Cerbo GX, Ekrano GX) et sur le portail VRM.
Points clés
- Compteur triphasé, 65 A maximum par phase.
- Liaison RS485 : le raccordement à l'appareil GX passe par une interface RS485 vers USB.
- Énergie importée et exportée comptée sur la puissance totale : les écarts entre phases se compensent. Ce mode de calcul correspond à la facturation pratiquée par exemple en Allemagne et en Autriche, et à la fonction de compensation de phase de Victron.
- Mode « monophasé à fonction double » pris en charge : dans une installation monophasée, le réseau est mesuré sur L1 et un onduleur photovoltaïque sur L2.
- Rôle (compteur de réseau, onduleur photovoltaïque, groupe électrogène, compteur CA) et type de phase choisis dans le menu Paramètres → Compteurs d'énergie de l'appareil GX.
- Modèle d'origine Carlo Gavazzi, référence EM540DINAV23XS1X.
Caractéristiques techniques
| Référence Victron | REL200100100 |
| Référence Carlo Gavazzi | EM540DINAV23XS1X |
| Type de réseau | Triphasé |
| Courant maximal | 65 A par phase |
| Communication | RS485 |
| Raccordement à l'appareil GX | Par interface RS485 vers USB |
| Calcul de l'énergie totale | Sur la puissance totale, avec compensation entre phases |
| Monophasé à fonction double | Pris en charge (réseau sur L1, onduleur photovoltaïque sur L2) |
| Affichage des données | Appareil GX et portail VRM |
| Poids net (tarif) | 0,278 kg |
À prévoir
Prévoir une interface RS485 vers USB pour relier le compteur à l'appareil GX. Les interfaces vendues par Victron ne sont pas isolées, ce qui convient à la plupart des cas. Les documents ne prévoient pas de transformateurs de courant pour ce modèle : pour une mesure par transformateurs de courant, Victron renvoie vers un autre compteur Carlo Gavazzi, qu'il ne stocke pas. Un compteur d'énergie complète un convertisseur/chargeur Victron, il ne le remplace pas : il ne compense pas l'absence de communication d'un onduleur de batterie d'une autre marque. Par rapport à l'ET340, autre compteur triphasé 65 A de la gamme, la différence tient au calcul du total : l'ET340 additionne les énergies comptées phase par phase, l'EM540 raisonne sur le total net.
