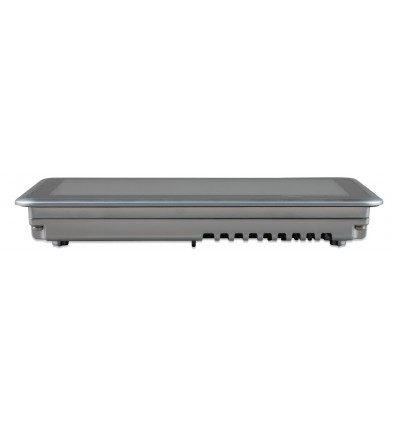

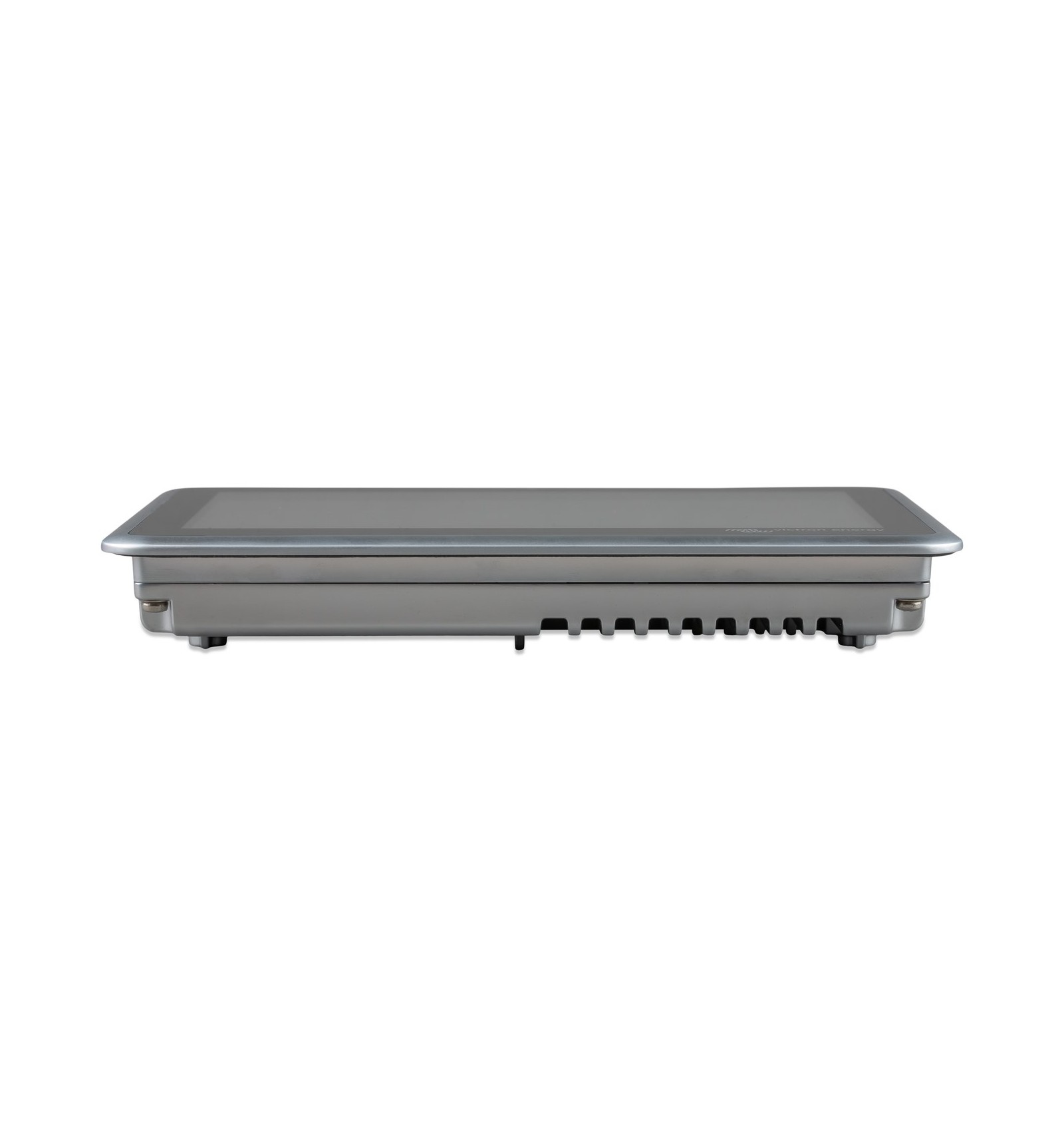

Centre de communication Victron Ekrano GX à écran tactile 7 pouces intégré (1024 x 600), alimentation 8 à 70 V CC, 3 VE.Direct, 2 VE.Can, VE.Bus, Ethernet, WiFi, Bluetooth, 2 relais, à encastrer
Une question ?
L'Ekrano GX réunit dans un seul boîtier un centre de communication de la gamme GX et un écran tactile de 7 pouces. Il rassemble les données de l'installation (état de charge de la batterie, consommation, production photovoltaïque, groupe électrogène, réseau, niveaux de réservoirs, températures) et permet de régler le système depuis son écran, depuis un écran multifonction (MFD), par son point d'accès WiFi ou à distance sur le portail VRM. Victron le présente comme le successeur du Color Control GX. Il se monte encastré dans un tableau ou un panneau, toutes les connexions restant accessibles à l'arrière.
Points clés
- Écran tactile de 7 pouces, 1024 x 600 pixels, rétroéclairage jusqu'à 1000 cd/m² : la luminosité s'ajuste par le capteur de lumière ambiante intégré ou à la main depuis la console à distance, avec une minuterie d'extinction et de rallumage.
- Bouton encastré à l'arrière pour désactiver ou réactiver la fonction tactile et empêcher toute manipulation non autorisée.
- Console à distance : mêmes écrans et mêmes réglages que sur l'appareil, via le portail VRM, le réseau local ou le point d'accès WiFi intégré.
- Commandes disponibles : limite du courant d'entrée (quai, réseau), démarrage et arrêt automatiques d'un ou plusieurs groupes électrogènes, modification des paramètres, traitement des alertes à distance.
- 3 ports VE.Direct isolés, pour 25 périphériques VE.Direct au maximum en comptant ceux raccordés par USB ; cette limite tient à la puissance du processeur.
- Entrées intégrées : 3 jauges de réservoir résistives (type européen 0 – 180 Ohm ou américain 240 – 30 Ohm), 2 températures, 2 entrées numériques (alarmes d'ouverture de porte, d'incendie ou de cale, comptage d'impulsions).
- Deux modes de pose avec les accessoires fournis : sur le support en acier (façade IP54) ou sur ressorts dans un panneau à trous borgnes (façade IP31). Les borniers d'alimentation et de relais se vissent, le bornier d'entrées/sorties a une fixation rapide.
Caractéristiques techniques
| Tension d'alimentation | 8 – 70 V CC |
| Consommation, écran allumé (luminosité 100 %) | 6,2 W à 12 V ; 6,6 W à 24 V ; 7,4 W à 48 V |
| Consommation, écran éteint | 2,6 W à 12 V ; 3,0 W à 24 V ; 3,7 W à 48 V |
| Relais | 2 x NO/NC ; CC jusqu'à 30 V CC : 3 A ; CA : 1 A, 125 V CA |
| Ports VE.Direct (isolés) | 3 (25 périphériques VE.Direct au maximum) |
| VE.Bus (isolé) | 1 bus avec 2 prises RJ45 en parallèle |
| VE.Can 1 / VE.Can 2 | Isolé / non isolé |
| Ethernet, WiFi, Bluetooth Smart | Oui |
| Ports hôtes USB | 2 x USB-A (1,5 A à 5 V au maximum pour les deux) |
| Carte microSD | Cartes SDHC jusqu'à 32 Go |
| Entrées de niveau de réservoir résistives | 3 |
| Entrées de température | 2 |
| Entrées numériques | 2 |
| Résolution de l'écran | 1024 x 600 pixels |
| Luminosité maximale du rétroéclairage | 1000 cd/m² |
| Avertisseur sonore | Oui |
| Dimensions (h x l x p) | 124 x 187 x 29,8 mm, sans connecteurs ni accessoires de montage |
| Température de fonctionnement | -20 à +50 °C |
| Degré de protection | Avant : IP54 sur support en acier, IP31 sur ressorts ; arrière : IP21 |
| Normes | CEI 62368-1 ; EN 301489-1, EN 301489-17 ; ECE R10-6 |
À prévoir
Les sondes de température ne sont pas fournies : il faut la sonde ASS000001000 (sonde pour Quattro, MultiPlus et appareils GX), qui n'est pas la sonde de température des BMV. Les émetteurs de jauge de réservoir ne sont pas fournis non plus. Le Bluetooth sert à la première connexion et au réglage du réseau avec VictronConnect ; il ne permet pas de relier d'autres produits Victron. Le relais 1 peut servir d'alarme, de démarrage/arrêt de groupe électrogène, de commande de pompe de réservoir, de relais de température ou de commande manuelle ; le relais 2 se limite à la température et à la commande manuelle. Pour une pose en applique sur un mur plein, Victron propose le boîtier Ekrano GX Wall Mount (BPP900495100).
