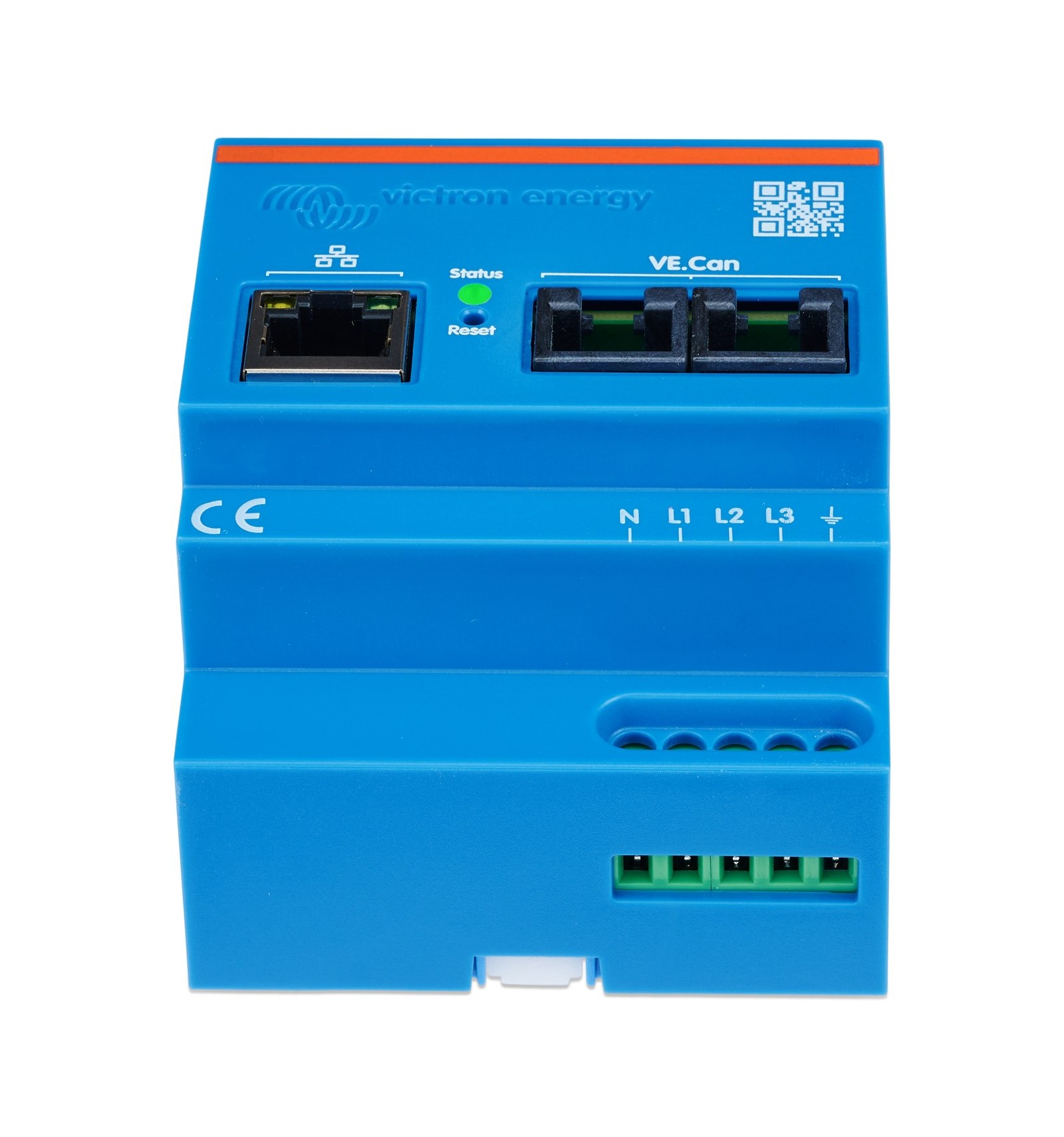

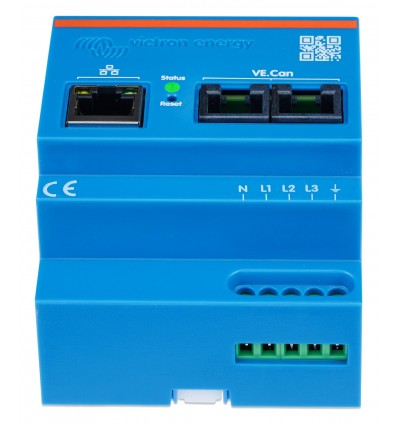

Compteur d'énergie triphasé Victron VM-3P5A pour transformateurs de courant 5 A (non fournis), 85 à 265 V CA phase-neutre, Ethernet et VE.Can, rafraîchissement 100 ms, auto-alimenté, IP20
Une question ?
Le VM-3P5A est un compteur d'énergie triphasé qui mesure la puissance et l'énergie dans une installation monophasée, biphasée ou triphasée : au niveau du tableau de distribution, ou en sortie d'un onduleur photovoltaïque, d'un groupe électrogène ou d'un onduleur/chargeur. Il mesure le courant par l'intermédiaire de transformateurs de courant standard à secondaire 5 A, à fournir séparément, ce qui le destine aux installations dont le courant par phase dépasse ce qu'un compteur à mesure directe ou à pinces intégrées peut accepter. Les mesures sont transmises à un dispositif GX (Cerbo GX, Ekrano GX) par VE.Can ou Ethernet.
Points clés
- Valeurs de puissance calculées pour chaque phase et transmises toutes les 100 ms, utile au pilotage d'un système ESS (importation et injection réseau).
- Fonctionne dès l'installation comme compteur réseau dans la plupart des systèmes. VictronConnect sert à changer de rôle (compteur réseau, onduleur photovoltaïque, groupe électrogène CA ou charge CA), à fixer une adresse IP à la place du DHCP et à régler le courant primaire nominal des transformateurs.
- Données visibles dans VictronConnect, sur le dispositif GX et sur le portail VRM.
- Méthode d'enregistrement de l'énergie au choix : vectorielle, arithmétique ou absolue.
- Mesures complémentaires : tensions phase-neutre et entre phases, facteur de puissance, ordre des phases avec avertissement de rotation en triphasé, tension de la terre de protection, courant de neutre et courants de ligne.
- Voyant d'état configurable en sortie d'impulsions d'énergie.
- Auto-alimenté par l'ensemble des phases et le neutre (N-L1-L2-L3).
Caractéristiques techniques
| Type | Compteur d'énergie triphasé pour transformateurs de courant |
| Connexion de tension | Directe |
| Plage de tension d'entrée L-N | 85 à 265 V CA |
| Plage de tension d'entrée L-L | 150 à 460 V CA |
| Fréquence | 50/60 Hz |
| Connexion de courant | Par transformateurs de courant (non fournis) |
| Courant nominal | 5 A |
| Port VE.Can | Deux connecteurs RJ45 (terminaisons VE.Can incluses) |
| Port Ethernet | Un connecteur RJ45 ; Modbus UDP pris en charge |
| Taux de rafraîchissement | 100 ms |
| Alimentation | Auto-alimenté par N-L1-L2-L3 |
| Consommation | 1,85 W / 3,5 VA |
| Boîtier | Polycarbonate, bleu (RAL 5012) |
| Bornes de tension | Bornes à vis pour conducteurs de 1,0 à 2,5 mm² |
| Bornes des transformateurs de courant | Bornes à vis enfichables (incluses) |
| Indice de protection | IP20, utilisation en intérieur seulement |
| Température de fonctionnement / de stockage | -10 à +55 °C / -20 à +70 °C |
| Humidité relative, altitude | < 90 % sans condensation ; 2 000 m |
| Catégorie de surtension, niveau de pollution, sécurité | Cat. III ; 2 ; EN-CEI 61010-1 |
| Dimensions (h x l x p) et poids | 90 x 71 x 59 mm ; 260 g |
À prévoir
- Transformateurs de courant 5 A non fournis : à choisir selon le courant de l'installation, puis à déclarer (courant primaire) dans VictronConnect.
- Ne pas confondre avec le VM-3P75CT, livré avec ses transformateurs de courant encliquetables.
- Appareil IP20 pour usage intérieur, à installer dans un tableau ou un coffret.
- Dispositif GX nécessaire pour l'intégration au système Victron et au portail VRM ; câble RJ45 pour la liaison VE.Can ou Ethernet.
