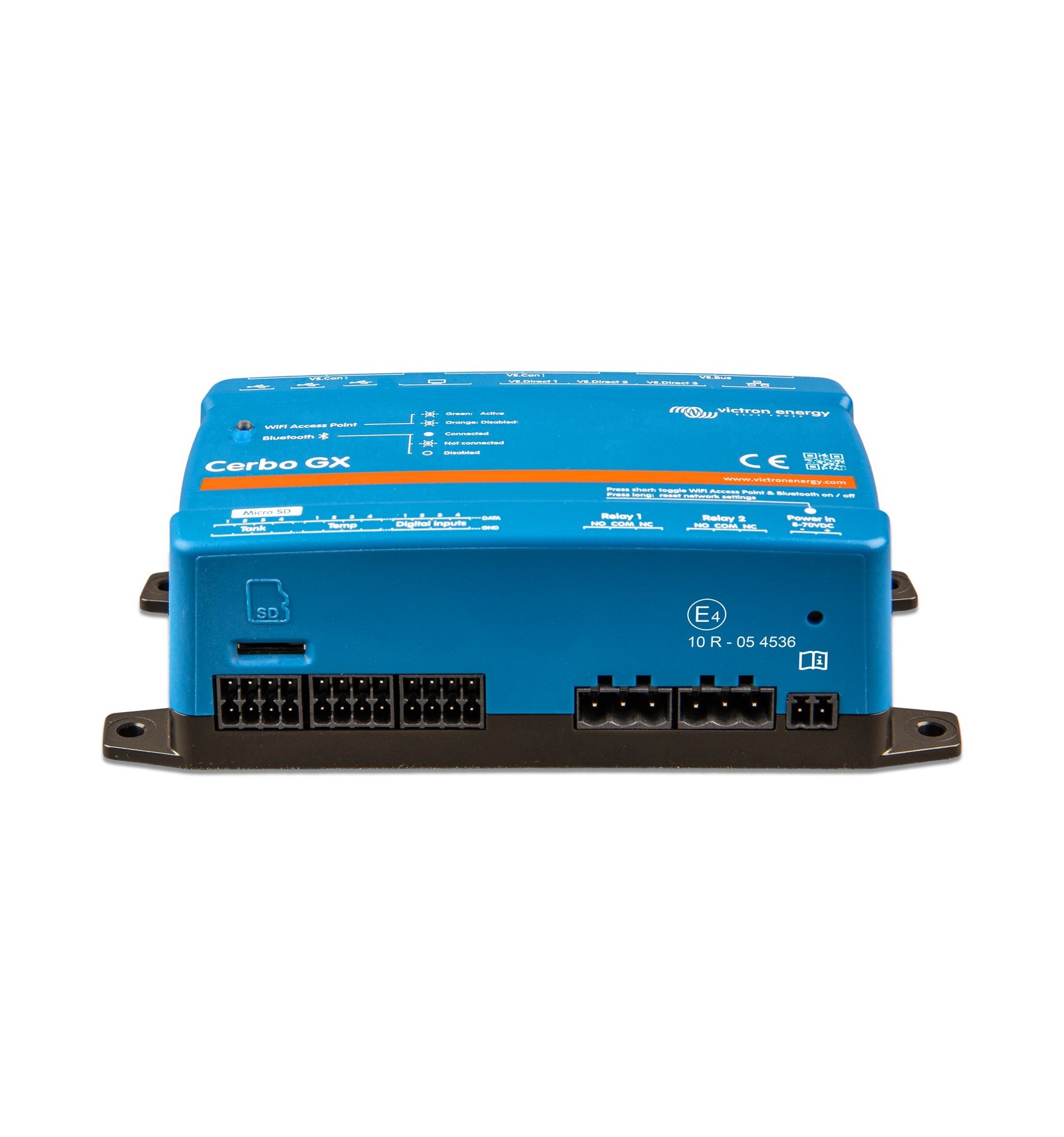

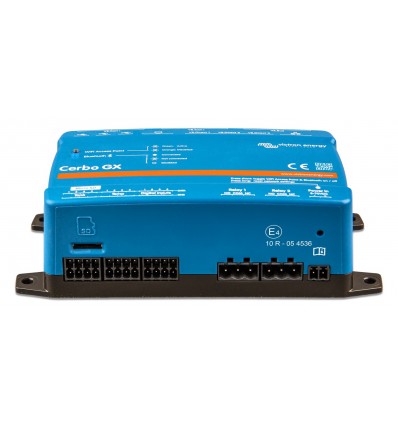

Centre de communication Victron Cerbo GX MK3, alimentation 8 à 70 V CC, 3 VE.Direct (25 appareils max), 2 VE.Can, VE.Bus, 3 USB, HDMI, Ethernet, WiFi, Bluetooth, 2 relais, 4 entrées réservoir, 4 température
Une question ?
Le Cerbo GX MK3 est le centre de communication des systèmes Victron : il relie les onduleurs/chargeurs, les régulateurs solaires, les moniteurs de batterie et les batteries, centralise leurs mesures et coordonne leur fonctionnement. Il n'a pas d'écran : on y accède par un écran GX Touch en option, un navigateur sur le réseau local, son point d'accès WiFi, l'application VictronConnect, un écran multifonction (MFD) ou à distance par le portail VRM.
Par rapport au Cerbo GX MK2, les caractéristiques publiées par Victron ne diffèrent que sur un point : le MK3 accepte 25 périphériques VE.Direct au maximum, contre 15 pour le MK2, limite que Victron relie à la puissance du processeur. Ports, entrées, relais et dimensions sont identiques.
Points clés
- Trois ports VE.Direct isolés ; le maximum de 25 périphériques VE.Direct compte les appareils branchés directement et ceux ajoutés par des adaptateurs VE.Direct vers USB.
- Deux ports VE.Can, dont VE.Can 1 isolé galvaniquement, et un bus VE.Bus isolé sur deux prises RJ45 en parallèle. Les prises RJ45 sont tournées de 180 degrés pour faciliter le retrait des câbles.
- Trois ports hôtes USB tous utilisables pour des périphériques, et un port HDMI pour l'écran GX Touch.
- Entrées intégrées : 4 jauges de réservoir résistives, 4 sondes de température, 4 entrées numériques avec comptage d'impulsions.
- Deux relais programmables (NO, COM, NC). Le relais 1 peut servir d'alarme, de démarrage/arrêt de groupe électrogène, de commande de pompe de réservoir, de relais de température ou de commande manuelle ; le relais 2 de relais de température ou de commande manuelle.
- Console à distance : surveillance et configuration depuis le réseau local ou le portail VRM, avec mise à jour du micrologiciel à distance.
- Fixation murale, ou sur rail DIN 35 mm avec l'adaptateur DIN35 vendu séparément.
Caractéristiques techniques
| Tension d'alimentation | 8 – 70 V CC |
| Montage | Mural ou sur rail DIN 35 mm (adaptateur DIN35 en option) |
| Ports VE.Direct (isolés) | 3 (25 périphériques VE.Direct au maximum) |
| VE.Bus (isolé) | 2 prises RJ45 parallèles |
| VE.Can 1 | Oui, isolé |
| VE.Can 2 | Oui, non isolé |
| Ethernet | Prise RJ45 10/100 Mbit/s, isolée sauf le blindage |
| Wi-Fi | 2,4 GHz (802.11 b/g/n), avec point d'accès |
| Bluetooth | Bluetooth Smart |
| USB | 3 ports hôtes |
| Sortie écran | 1 port HDMI |
| Carte microSD | 32 Go au maximum |
| Entrées de niveau de réservoir résistives | 4 |
| Entrées de température | 4 |
| Entrées numériques | 4, avec comptage d'impulsions |
| Relais | 2 (NO, COM, NC) ; CC jusqu'à 30 V CC : 6 A ; CC jusqu'à 70 V CC : 1 A ; CA : 6 A, 125 V CA |
| Dimensions (h x l x p) | 78 x 154 x 48 mm |
| Température de fonctionnement | -20 à +50 °C |
| Indice de protection | IP20 |
| Normes | CEI 62368-1 ; EN 301489-1, EN 301489-17 ; ECE R10-6 |
À prévoir
Le Cerbo GX s'alimente uniquement par son connecteur Power in, de préférence directement depuis la batterie ; le câble fourni comporte un fusible temporisé de 3,15 A et des œillets M8. Victron déconseille de l'alimenter depuis la sortie AC-out d'un onduleur/chargeur. Au-delà de 60 V CC, l'installation doit empêcher l'accès aux bornes. Sont livrés : le câble d'alimentation, deux terminaisons VE.Can et les borniers enfichables. L'écran GX Touch 50 ou 70, les sondes de température (ASS000001000) et l'adaptateur DIN35 se commandent à part. Le port Ethernet étant isolé sauf son blindage, Victron demande des câbles UTP non blindés. Le Bluetooth sert à la première connexion et au réglage du réseau ; il ne relie pas d'autres produits Victron.
