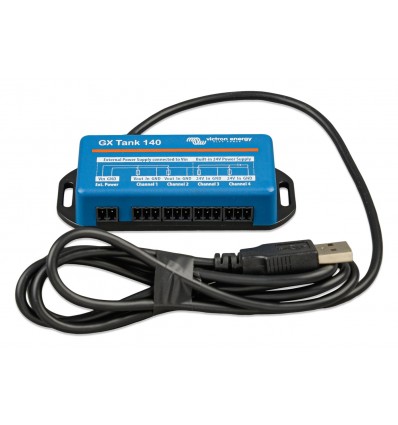

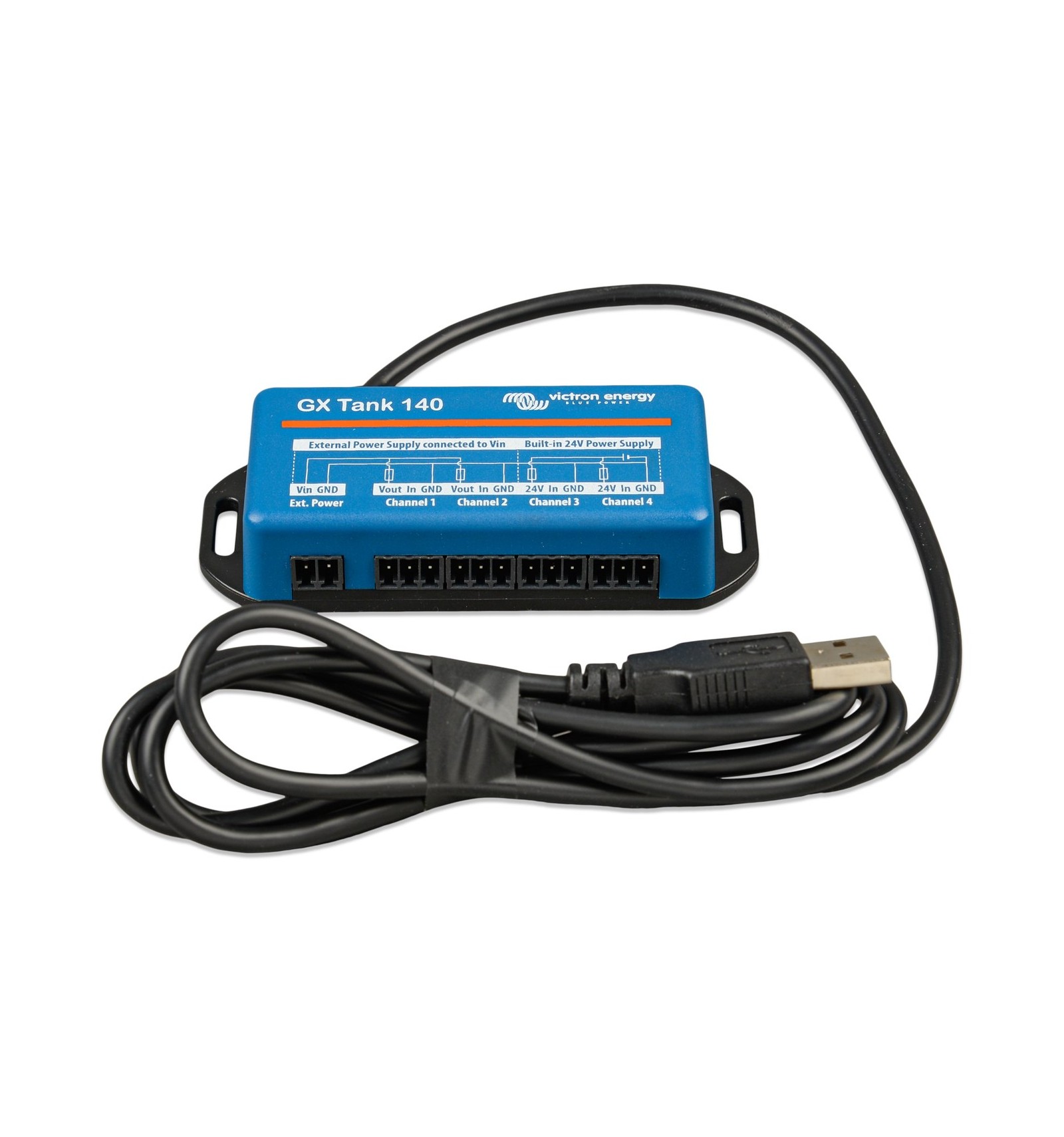

Module Victron GX Tank 140 pour appareil GX : 4 entrées de sondes de niveau de réservoir 4-20 mA ou 0-10 V, liaison et alimentation par USB (câble 1,5 m), 24 V fourni aux sondes sur 2 canaux
Une question ?
Le GX Tank 140 est un module d'entrées pour sondes de niveau de réservoir, à brancher sur un appareil Victron GX (Cerbo GX, Ekrano GX). Il lit jusqu'à quatre sondes à sortie courant 4 – 20 mA ou tension 0 – 10 V, là où les entrées intégrées du Cerbo GX n'acceptent que des jauges résistives. Les niveaux s'affichent sur l'écran de l'appareil GX, dans la console à distance et sur le portail VRM, où ils sont enregistrés.
Points clés
- Quatre canaux réglables séparément : sondes de courant et sondes de tension peuvent être mélangées sur le même module.
- Liaison USB avec l'appareil GX, qui alimente aussi le module : aucune alimentation propre à prévoir pour le GX Tank.
- Canaux 3 et 4 : une alimentation interne de 24 V CC, isolée de l'USB, alimente directement les sondes (20 mA au maximum par canal).
- Canaux 1 et 2 : les sondes sont alimentées par une source externe raccordée au bornier d'alimentation, derrière un fusible réarmable de 20 mA.
- Plage d'entrée réglable (valeurs réservoir vide et plein), pour les sondes qui n'utilisent qu'une partie de l'échelle, par exemple 0 – 5 V.
- Filtre de moyenne de 1 à 60 secondes (10 secondes par défaut) pour stabiliser la mesure quand le liquide bouge, et forme de réservoir personnalisable sur 10 points au maximum.
- Alarme si le signal sort de la plage normale (sonde défectueuse, défaut de câblage) ; le niveau mesuré peut commander une pompe par le relais de l'appareil GX.
Caractéristiques techniques
| Nombre de canaux | 4 |
| Sondes acceptées | Courant 4 – 20 mA ou tension 0 – 10 V CC |
| Liaison avec l'appareil GX | USB, câble non amovible de 1,5 m |
| Alimentation du module | Par l'USB, sans alimentation externe |
| Alimentation des sondes, canaux 1 et 2 | Source externe via le bornier, fusible réarmable 20 mA |
| Alimentation des sondes, canaux 3 et 4 | 24 V CC interne, isolée de l'USB, 20 mA max par canal |
| Isolation | USB isolé des sondes ; les GND des quatre canaux sont reliés entre eux |
| Filtre de moyenne | 1 à 60 s (10 s par défaut) |
| Seuils d'erreur | Tension supérieure à 10 V ; courant inférieur à 4 mA ou supérieur à 20 mA |
| Types de liquide | Carburant, eau douce, eaux usées, vivier, huile, eaux noires |
| Unités de volume | Litre, mètre cube, gallon impérial, gallon US |
| Borniers fournis | 1 bornier enfichable à 2 broches (alimentation externe), 4 à 3 broches (sondes) |
| Fixation | Brides à fente, vis de 3,0 mm de diamètre extérieur au maximum |
| Poids net (tarif Victron) | 0,1 kg |
À prévoir
Un appareil GX avec un port USB libre est nécessaire, et les sondes de niveau ne sont pas fournies. Seules les sondes 4 – 20 mA et 0 – 10 V conviennent : un autre type de sonde, ou un signal au-delà de la tension d'entrée admise, peut endommager le module. Victron recommande un câble torsadé blindé entre la sonde et le module, tenu à l'écart des câbles de puissance. Avec une sonde de courant, un niveau figé entre 40 et 55 % environ peut signaler un fusible interne déclenché, défaut que le module ne détecte pas. Pour le nautisme, l'appareil GX peut retransmettre les niveaux sur un réseau NMEA 2000.
