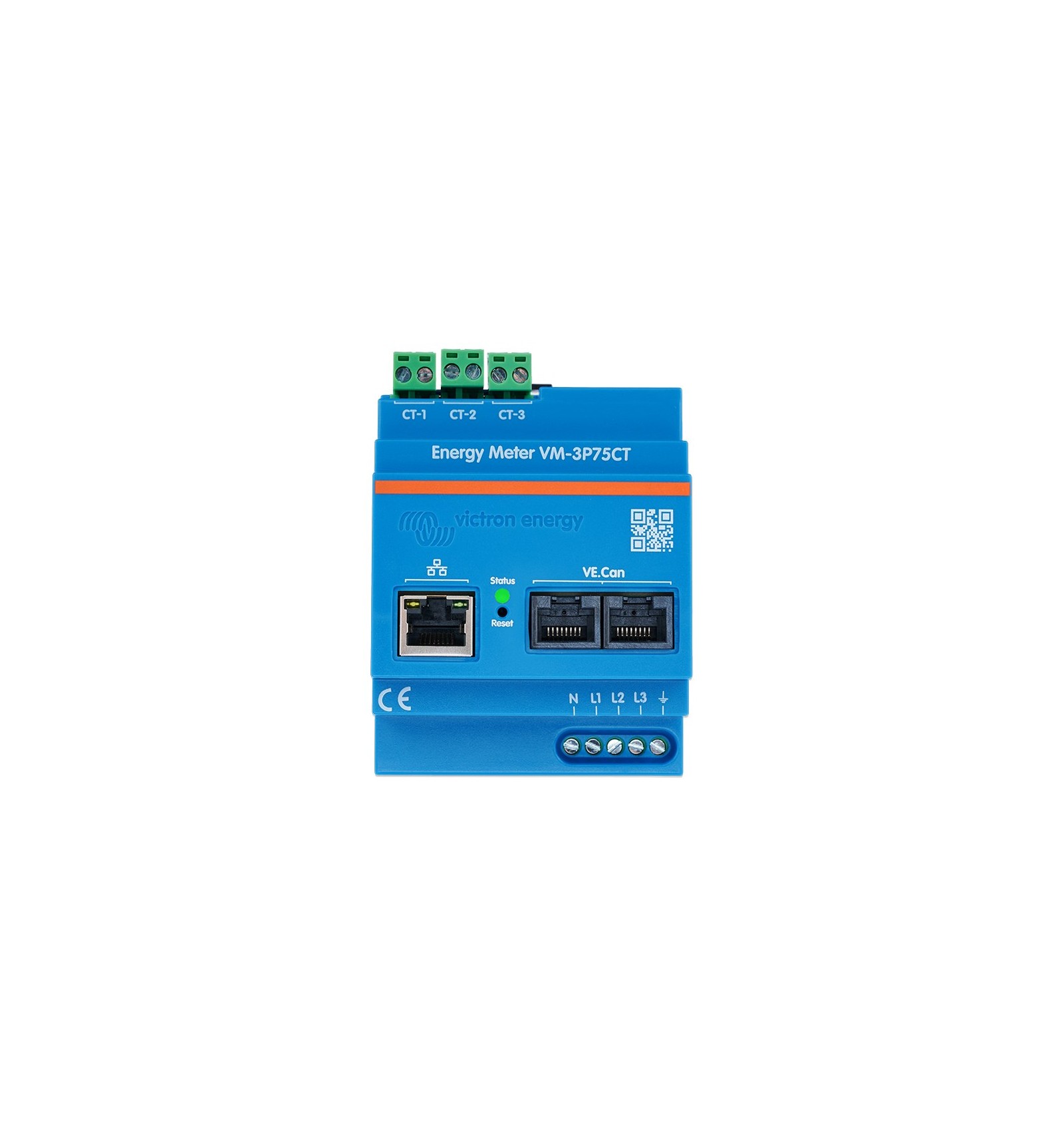

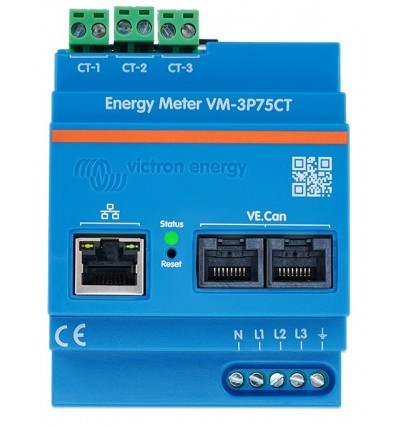

Compteur d'énergie Victron VM-3P75CT, monophasé, biphasé ou triphasé, 75 A nominal, mesure par transformateurs de courant encliquetables fournis, liaison VE.Can ou Ethernet avec l'appareil GX, IP20
Une question ?
Le VM-3P75CT est un compteur d'énergie Victron destiné aux installations monophasées, biphasées et triphasées. Il se place par exemple au tableau de distribution pour mesurer les échanges avec le réseau dans un système de stockage (ESS), ou sur la sortie d'un onduleur photovoltaïque, d'un groupe électrogène CA ou d'un convertisseur/chargeur. Le courant est mesuré par des transformateurs de courant encliquetables livrés avec l'appareil, et les données sont transmises à l'appareil GX par VE.Can ou par Ethernet.
Points clés
- Mesure du courant par transformateurs de courant encliquetables fournis : ils se posent sur les conducteurs sans reprendre le câblage d'une installation existante.
- Courant nominal de 75 A ; les tensions sont raccordées directement au compteur.
- Deux liaisons possibles vers l'appareil GX : VE.Can (deux prises RJ45, terminaisons fournies) ou Ethernet (une prise RJ45, Modbus UDP pris en charge).
- Valeurs de puissance calculées phase par phase et transmises toutes les 100 ms, ce qui affine le suivi de la consommation, du soutirage et de l'injection.
- Prêt à l'emploi comme compteur de réseau dans la plupart des systèmes. L'application VictronConnect ne sert que pour changer le rôle (compteur de réseau, onduleur photovoltaïque, groupe électrogène CA, compteur de charge CA) ou pour fixer une adresse IP manuelle à la place du DHCP.
- Méthode d'enregistrement de l'énergie au choix : vectorielle, arithmétique ou absolue, selon les usages du pays.
- Mesures complémentaires : tensions phase-neutre et entre phases, facteur de puissance, séquence et alerte de rotation des phases, tension de la terre de protection, courants de ligne et de neutre. Le voyant d'état peut être réglé en impulsion d'énergie.
Caractéristiques techniques
| Type d'installation | Monophasée, biphasée ou triphasée |
| Raccordement des tensions | Direct |
| Plage de tension d'entrée L-N | 85 à 265 VCA |
| Plage de tension d'entrée L-L | 150 à 460 VCA |
| Fréquence | 50/60 Hz |
| Mesure du courant | Par transformateurs de courant encliquetables fournis (longueur de câble : 640 mm) |
| Courant nominal | 75 A |
| Port VE.Can | Deux connecteurs RJ45 (terminaisons VE.Can incluses) |
| Port Ethernet | Un connecteur RJ45, Modbus UDP pris en charge |
| Taux de rafraîchissement | 100 ms |
| Alimentation | Auto-alimenté par L1-N |
| Consommation | 1,45 W / 3,1 VA |
| Boîtier | Polycarbonate, bleu (RAL 5012) |
| Raccordement des transformateurs de courant | Bornes à vis enfichables (incluses) |
| Indice de protection | IP20 |
| Température de fonctionnement | -10 à +55 °C |
| Température de stockage | -20 à +70 °C |
| Humidité relative | < 90 % sans condensation |
| Dimensions (h x l x p) | 90 x 71 x 59 mm |
| Poids | 370 g, emballage inclus |
À prévoir
Le compteur tire son alimentation de L1 et du neutre : ces deux conducteurs doivent être raccordés. Il est prévu pour un usage en intérieur uniquement (IP20). Les données s'affichent dans VictronConnect, sur un appareil GX tel que le Cerbo GX ou l'Ekrano GX, et sur le portail VRM. Le câble de liaison vers l'appareil GX (RJ45) n'est pas cité parmi les accessoires fournis.
