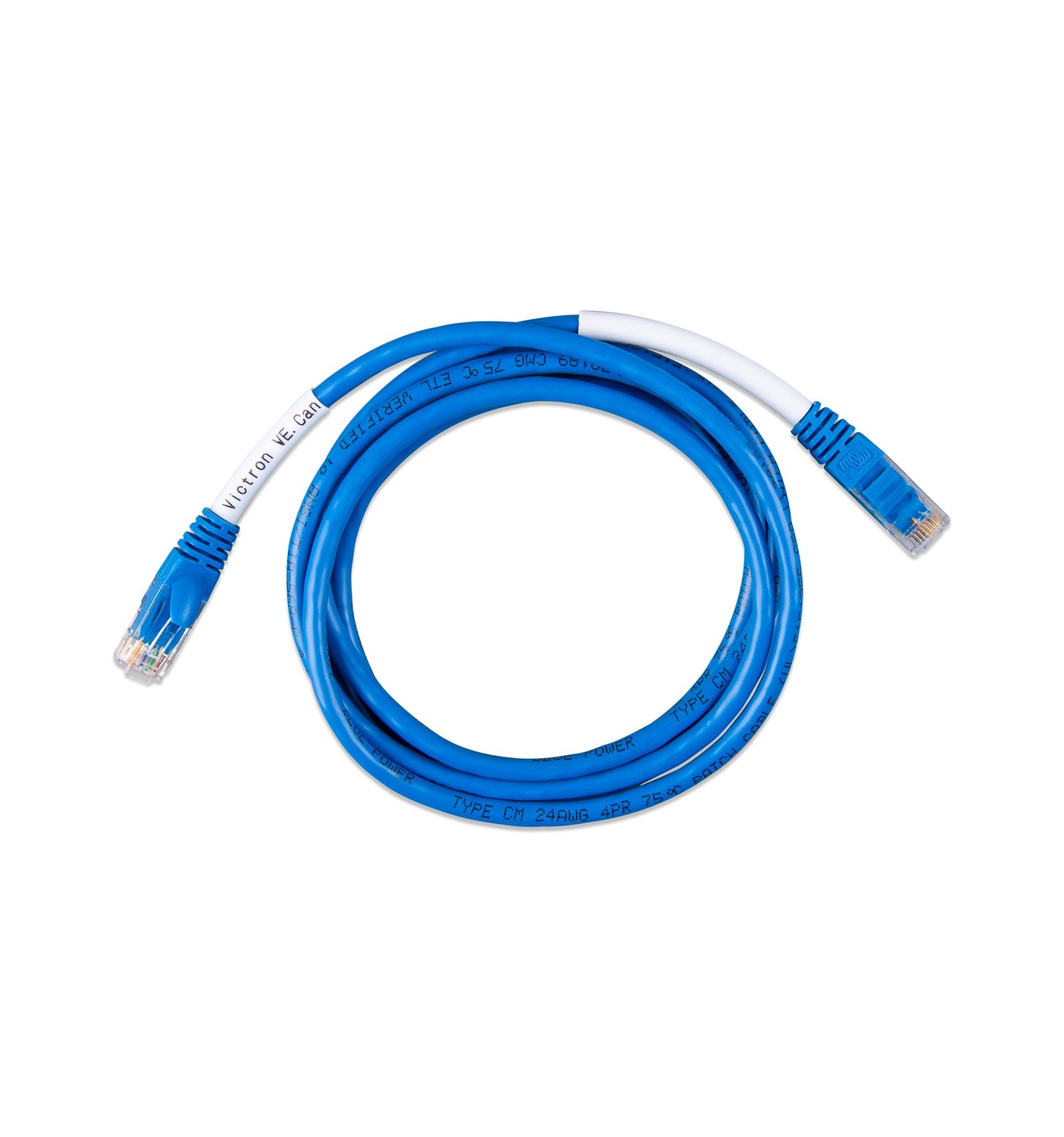

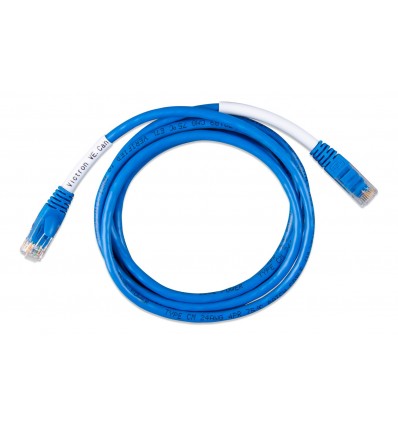

Câble VE.Can vers BMS CAN-bus type B 5m

Le câble VE.Can vers BMS CAN-bus type B de Victron relie une batterie lithium dont le BMS communique en CAN-bus à un appareil GX : Cerbo GX, Ekrano GX, ou GX intégré d'un MultiPlus-II GX ou d'un EasySolar-II GX. L'appareil GX lit alors l'état de charge de la batterie et applique les limites de charge et de décharge que le BMS lui transmet. Cette fiche décrit la version de 5 m.

Batteries concernées par le type B

• BSLBATT
• Pylontech US2000, US3000 et UP2500 (anciens modèles, sans suffixe C)
• LG Chem Resu
• BMZ
• AXIstorage 7S et 9S
• Solar MD, BMS EX, Freedom Won eTower

Pour BYD B-Box, Hubble Lithium ou les Pylontech US2000C, US3000C, US5000, UP5000 et Force-L, il faut le câble de type A. Les deux types se ressemblent mais ne sont pas interchangeables : leur brochage côté batterie est différent. En cas de doute, la documentation de compatibilité Victron de la batterie indique le type à utiliser.

Raccordement

• L'extrémité marquée « Battery BMS CAN » se branche sur la batterie.
• L'extrémité marquée « Victron VE.Can » se branche sur le port VE.Can ou sur le port BMS-Can de l'appareil GX.
• Avec les batteries Pylontech, le câble de communication fourni par le fabricant ne convient pas pour cette liaison.
