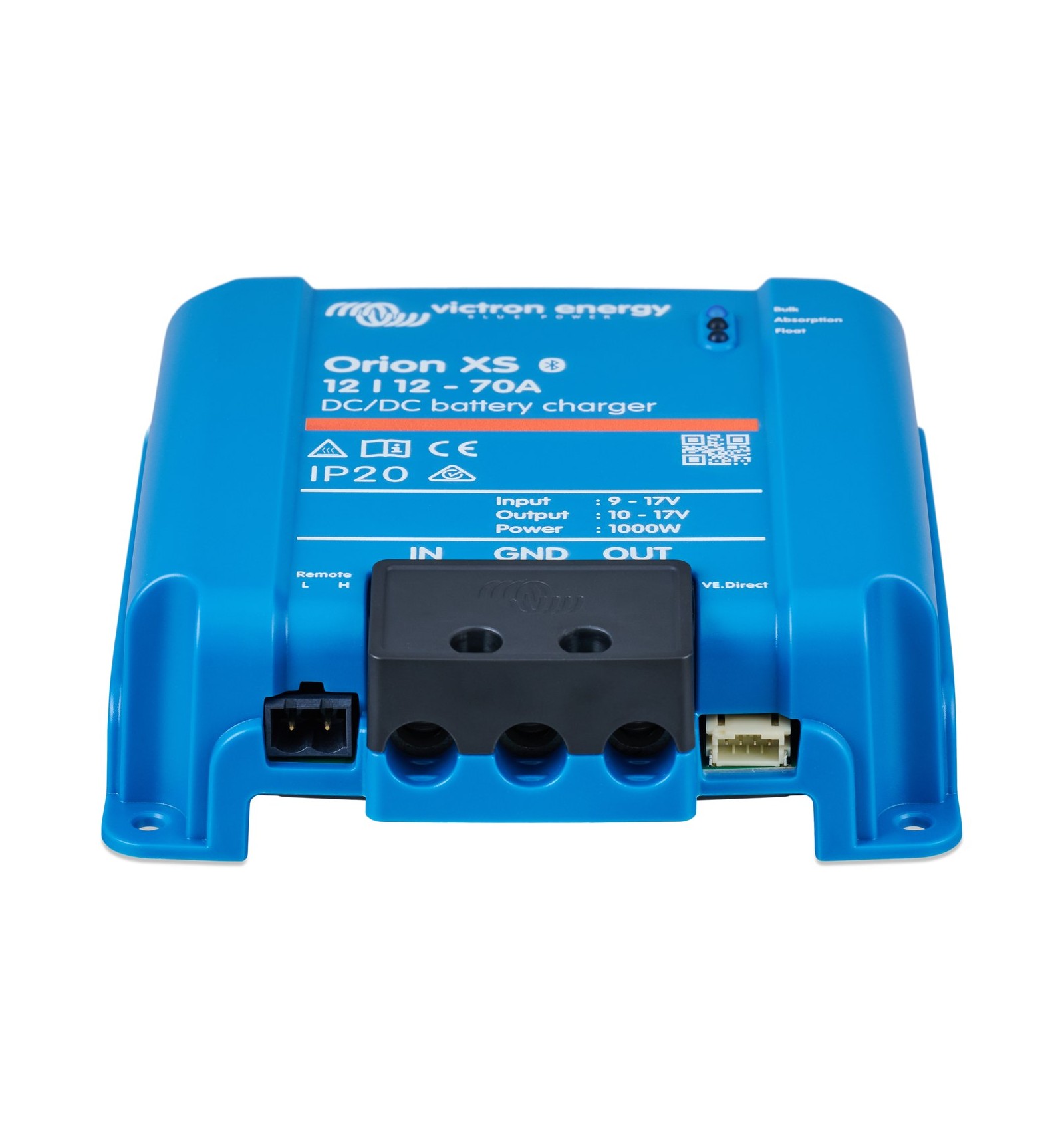

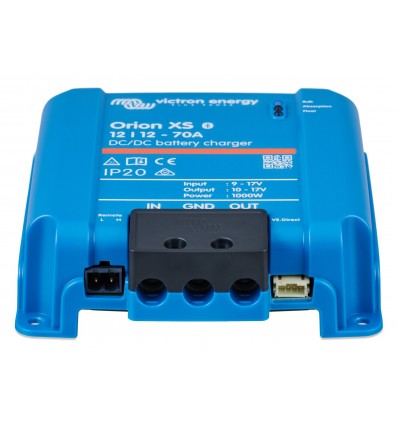

Chargeur de batterie DC-DC Victron Orion XS 12/12-70A, non isolé, IP20 : entrée 9 à 17 V, sortie réglable 10 à 17 V, courant réglable de 1 à 70 A, 1 000 W, rendement max. 98,5 %, Bluetooth et VE.Direct
Une question ?
L'Orion XS 12/12-70A est le modèle 12 V le plus puissant de la gamme Orion XS : un chargeur de batterie DC-DC non isolé qui recharge la batterie de service d'un système 12 V à double batterie à partir de l'alternateur et de la batterie de démarrage, avec un courant réglable jusqu'à 70 A. Il s'adresse aux parcs de batteries de forte capacité, notamment au lithium, dans un véhicule aménagé, un utilitaire ou un bateau. Il peut aussi servir d'alimentation à tension de sortie fixe.
La tension de sortie se règle indépendamment de la tension d'entrée : la charge reste complète même si l'alternateur délivre une tension basse ou si les câbles sont longs. Contrairement aux deux autres modèles de la gamme, classés IP65, celui-ci est classé IP20 : il se monte uniquement à l'intérieur, dans un endroit sec.
Points clés
- Courant de charge réglable de 1 à 70 A par pas de 0,1 A dans VictronConnect, ce qui permet de limiter la sollicitation de l'alternateur.
- Compatible avec les alternateurs intelligents (Euro 5 et Euro 6) : la détection de moteur à l'arrêt n'autorise la charge que lorsque l'alternateur débite, sans capteur supplémentaire ; un signal externe « moteur en marche » peut aussi être câblé.
- Charge adaptative à quatre phases (bulk, absorption, float, veille), algorithme entièrement programmable et huit préréglages de batterie ; convient aux batteries au plomb comme au lithium.
- Protection des deux batteries : arrêt de la charge à basse température pour le lithium, et verrouillage sur tension d'entrée basse (seuils d'arrêt et de redémarrage configurables) pour ne pas vider la batterie de démarrage.
- Bluetooth Smart intégré : réglage, suivi et mise à jour depuis l'application VictronConnect. VE.Smart Networking pour recevoir la tension, la température et le courant mesurés par un BMV, un SmartShunt ou un Smart Battery Sense (pas de charge synchronisée).
- Port VE.Direct : liaison filaire vers un appareil GX (Cerbo GX, Ekrano GX), supervision sur le portail VRM et pilotage par DVCC (micrologiciel Orion XS v1.03 et Venus OS v3.20 au minimum).
- Indice de protection IP20 : installation en intérieur sec uniquement (l'électronique de puissance est, elle, enfermée dans un boîtier IP65).
Caractéristiques techniques
| Plage de tension d'entrée | 9 à 17 V |
| Plage de tension de sortie réglable | 10 à 17 V |
| Tolérance de la tension de sortie | +/- 0,25 % (max.) |
| Bruit de tension de sortie | 10 mV rms |
| Plage de réglage du courant d'entrée et de sortie | 1 à 70 A |
| Courant de court-circuit constant maximal | 70 A |
| Puissance de sortie continue jusqu'à 40 °C | 1 000 W (à une tension typique de 14,3 V, refroidissement optimal) |
| Rendement maximal | 98,5 % |
| Consommation à vide | < 100 mA |
| Consommation en veille | < 1,5 mA |
| Isolation galvanique | Non (borne GND commune à l'entrée et à la sortie) |
| Utilisable comme alimentation | Oui, tension de sortie réglable dans VictronConnect |
| Communication | Bluetooth Smart (VictronConnect), VE.Smart Networking, VE.Direct (DVCC inclus) |
| Température de fonctionnement | -20 à 60 °C (réduction de 1,5 % par °C au-dessus de 40 °C) |
| Connexion DC | Bornes à vis |
| Section de câble maximale | 4 AWG (25 mm²) |
| Indice de protection | IP20 (électronique de puissance en boîtier IP65) |
| Poids | 0,34 kg |
| Dimensions (h x l x p) | 137,3 x 123,1 x 40 mm |
À prévoir
- Un emplacement intérieur, sec et ventilé : l'indice IP20 exclut toute pose exposée à l'eau ou aux projections.
- Un fusible externe de protection de batterie côté entrée et côté sortie, à dimensionner pour 70 A avec les câbles correspondants ; les bornes à vis acceptent au maximum 4 AWG (25 mm²).
- Montage vertical sur une surface ininflammable, bornes vers le bas, en laissant de l'espace libre autour de l'appareil pour le refroidissement.
- Plusieurs Orion XS peuvent être raccordés en parallèle, sans limite de nombre, pour augmenter le courant de sortie.
