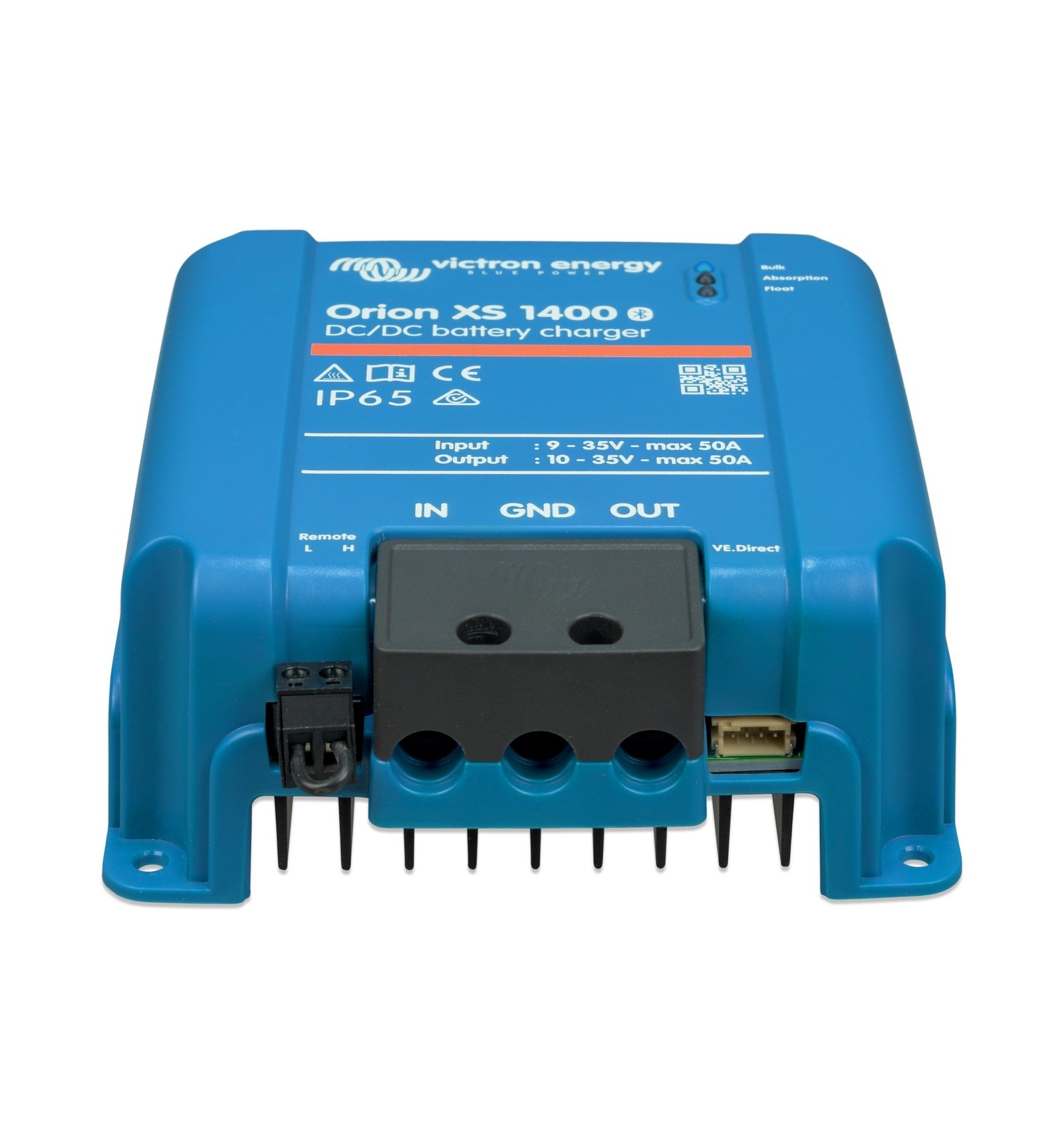

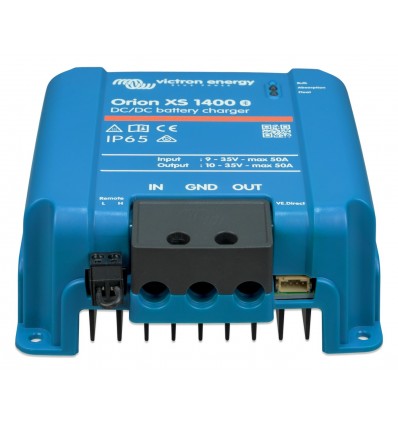

Orion XS 1400

L'Orion XS 1400 est le chargeur de batterie DC-DC non isolé de la gamme Orion XS prévu pour les systèmes 12 V et 24 V. Sa plage d'entrée va de 9 à 35 V et sa tension de sortie se règle de 10 à 35 V : il charge une batterie de service à partir de l'alternateur et de la batterie de démarrage, que les deux côtés soient à la même tension (12 V ou 24 V) ou à des tensions différentes, de 12 V vers 24 V comme de 24 V vers 12 V.

Le nom du modèle renvoie à sa puissance et non à une tension : 1 400 W correspondent à 50 A sous une tension typique de 28 V. Le courant maximal reste de 50 A quelle que soit la tension, la puissance étant le produit de la tension par le courant (à 14 V, 50 A représentent 700 W). L'appareil peut aussi servir d'alimentation à tension de sortie fixe. Son boîtier est classé IP65 (étanche à la poussière, protégé contre les fortes pluies).

Points clés

• Un seul appareil pour les installations 12 V, 24 V ou mixtes : la tension de sortie est indépendante de la tension d'entrée.
• Compatible avec les alternateurs intelligents (Euro 5 et Euro 6) : la détection de moteur à l'arrêt n'autorise la charge que lorsque l'alternateur débite, sans capteur supplémentaire ; un signal externe « moteur en marche » peut aussi être câblé.
• Charge adaptative à quatre phases (bulk, absorption, float, veille), algorithme entièrement programmable et huit préréglages de batterie ; convient aux batteries au plomb comme au lithium.
• Protection des deux batteries : arrêt de la charge à basse température pour le lithium, et verrouillage sur tension d'entrée basse (seuils d'arrêt et de redémarrage configurables) pour ne pas vider la batterie de démarrage.
• Bluetooth Smart intégré : réglage, suivi et mise à jour depuis l'application VictronConnect. VE.Smart Networking pour recevoir la tension, la température et le courant mesurés par un BMV, un SmartShunt ou un Smart Battery Sense (pas de charge synchronisée).
• Port VE.Direct : liaison filaire vers un appareil GX (Cerbo GX, Ekrano GX), supervision sur le portail VRM et pilotage par DVCC (micrologiciel Orion XS v1.03 et Venus OS v3.20 au minimum).
• Courant de charge réglable de 1 à 50 A par pas de 0,1 A dans VictronConnect, ce qui permet de limiter la sollicitation de l'alternateur.

Caractéristiques techniques

À prévoir

• Régler dans VictronConnect la tension de batterie et le préréglage de charge adaptés au côté sortie (12 V ou 24 V) avant la mise en service.
• Un fusible externe de protection de batterie côté entrée et côté sortie, à dimensionner pour 50 A avec les câbles correspondants ; les bornes à vis acceptent au maximum 4 AWG (21,2 mm²).
• Montage vertical sur une surface ininflammable, bornes vers le bas, en laissant de l'espace libre autour de l'appareil pour le refroidissement.
• Plusieurs Orion XS peuvent être raccordés en parallèle, sans limite de nombre, pour augmenter le courant de sortie.
