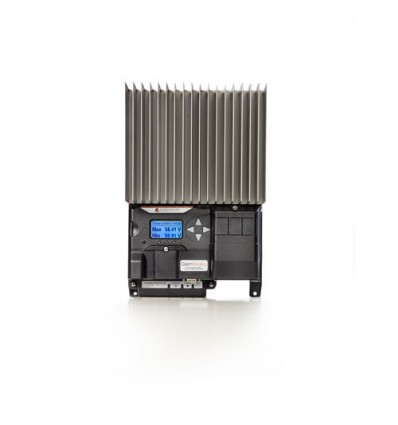

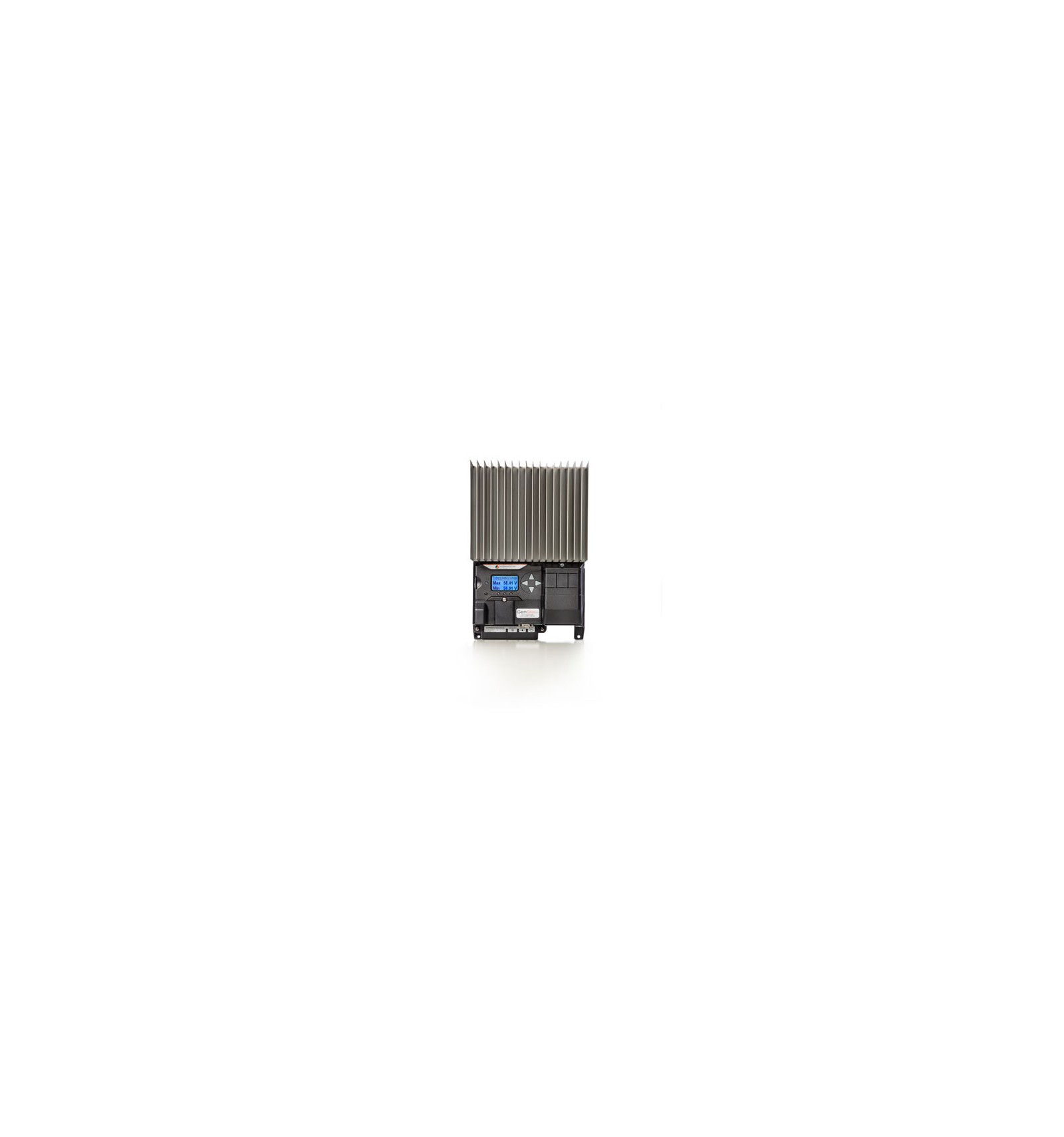

Régulateur de charge MPPT Morningstar GenStar GS-MPPT-80M-200V, 12/24/48 V, 200 Voc, 80 A batterie, sortie utilisation 30 A, afficheur, 3 emplacements ReadyBlock, IP20
Une question ?
Le GenStar MPPT GS-MPPT-80M-200V est un régulateur de charge solaire à recherche du point de puissance maximale (technologie TrakStar de Morningstar) pour batteries 12, 24 ou 48 V. Il délivre jusqu'à 80 A à la batterie, accepte un champ photovoltaïque jusqu'à 200 V et dispose d'une sortie utilisation de 30 A. L'afficheur graphique rétroéclairé est monté en façade.
Sa particularité est le rail ReadyRail : trois emplacements reçoivent des modules d'extension ReadyBlock (ReadyBMS, ReadyRelay, ReadyShunt) qui s'enclenchent dans le régulateur et sont reconnus par celui-ci. La gamme comprend aussi les modèles 60 A et 100 A.
Points clés
- Rendement maximal de 99 % ; refroidissement sans ventilateur, pleine puissance de -30 °C à +45 °C puis réduction progressive du courant jusqu'à 60 °C.
- Batteries au lithium (plusieurs types), au plomb (tous types), au nickel-cadmium et à circulation d'électrolyte ; limitation du courant de charge par basse et haute température.
- Sortie utilisation 30 A intégrée, avec fonctions de pilotage des récepteurs.
- Champ photovoltaïque surdimensionnable : puissance d'entrée recommandée jusqu'à 150 % environ de la puissance de sortie nominale, le régulateur limitant le courant de batterie.
- Communication intégrée : Ethernet, RS-232, EIA-485, USB-C ; protocoles Modbus, ModbusIP et HTTP ; interface web LiveView 2.0 embarquée (tableau de bord, réglages, programmations, mise à jour du micrologiciel, historique).
- Carte SD pour l'enregistrement des données, la mise à jour du micrologiciel et le transfert des réglages ; horloge temps réel sauvegardée par pile bouton.
- Sonde de température déportée RTS fournie ; bornes de mesure de la tension batterie.
Caractéristiques techniques
| Technologie | MPPT (TrakStar) |
| Courant de charge maximal | 80 A |
| Courant d'entrée maximal | 80 A |
| Tension d'entrée maximale | 200 V |
| Tension nominale du système | 12, 24 ou 48 V |
| Plage de tension de batterie | 8 à 72 V |
| Courant de la sortie utilisation | 30 A |
| Puissance de sortie nominale maximale | 1 075 W en 12 V, 2 150 W en 24 V, 4 300 W en 48 V |
| Puissance PV maximale recommandée | 1 600 W en 12 V, 3 200 W en 24 V, 6 400 W en 48 V |
| Rendement maximal | 99 % |
| Consommation propre maximale | < 3 W |
| Protection contre les surtensions transitoires | 4 500 W par port (batterie, solaire, utilisation) |
| Emplacements ReadyBlock | 3 |
| Interfaces | Carte SD, USB-C, RS-232, EIA-485, Ethernet |
| Enregistrement des données | Mémoire interne : 1 an ; étendu par carte SD |
| Température ambiante de fonctionnement | -30 °C à +45 °C à pleine puissance, réduction jusqu'à 60 °C |
| Bornes PV et batterie | Jusqu'à 1/0 AWG (53,5 mm²) |
| Indice de protection | IP20 |
| Dimensions | 361 x 222 x 170 mm |
| Poids | 7,09 kg |
À prévoir
- Modules ReadyBlock à commander à part : ReadyBMS (communication avec le BMS de batteries lithium), ReadyRelay (deux contacts secs), ReadyShunt (mesure de courant par shunt).
- La polarité négative est commune ; une mise à la terre du positif est possible avec un seul point de terre.
- Bornes de la sortie utilisation limitées à 16 mm², contre 53,5 mm² pour les bornes PV et batterie.
- Altitude maximale de fonctionnement : 3 000 m. La tension en circuit ouvert du champ ne doit jamais dépasser 200 V.
- La fiche technique annonce le WiFi comme une évolution à venir et le manuel précise que la liaison MS-CAN n'est pas disponible dans cette version : ne pas compter dessus sans vérification.
