ReadyShunt

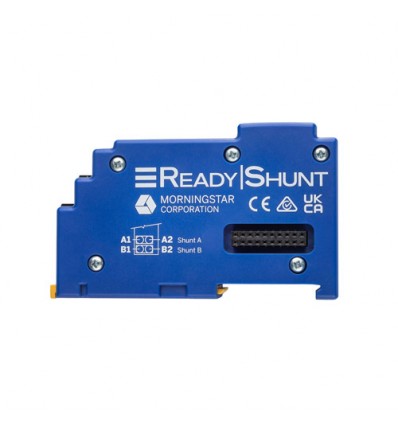

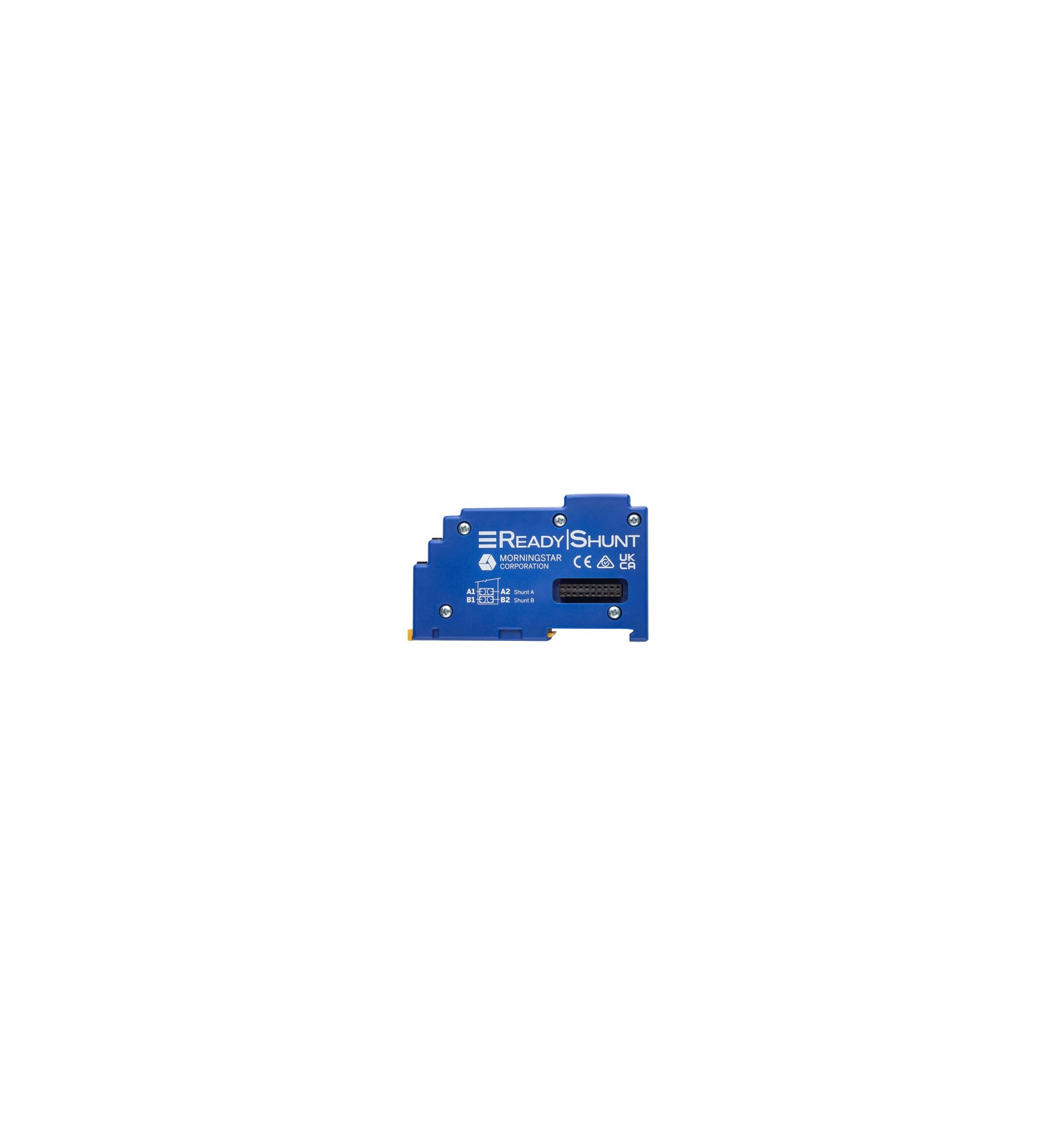

Le ReadyShunt est un module d'extension (ReadyBlock) des régulateurs Morningstar GenStar MPPT. Il s'enclenche sur le rail ReadyRail du régulateur, qui l'alimente et le reconnaît automatiquement. Relié à un ou deux shunts extérieurs, il mesure le courant qui entre dans la batterie et en sort, ou celui d'une autre source ou d'un départ de consommation. Le régulateur lit, affiche et enregistre ces mesures et peut s'en servir dans sa régulation.

Points clés

• Deux entrées de mesure, chacune affectée à un rôle : courant net de la batterie, source de charge, consommation, ou simple surveillance sans effet sur la régulation.
• Suivi de la batterie : courant en temps réel, ampères-heures entrés et sortis ; l'état de charge (SOC) est annoncé par la fiche technique.
• Limitation du courant de charge total de la batterie quand plusieurs sources la chargent, et délestage de récepteurs à partir du courant mesuré.
• Accepte les shunts 50 mV ou 100 mV, Morningstar ou autres ; le calibre en ampères et en millivolts se saisit sur l'afficheur du régulateur ou dans LiveView.
• Shunt en série dans le conducteur positif ou négatif ; détection d'un fil de mesure coupé ou absent.
• Fourni avec deux longueurs de 3 m de câble de mesure à paire torsadée, équipées de cosses à œil côté shunt.

Caractéristiques techniques

À prévoir

• Shunt à commander à part : Morningstar 50 A, 100 A ou 500 A / 50 mV. Le choisir pour que le courant permanent reste voisin des deux tiers de son calibre.
• Deux shunts reliés au même module se placent dans le même conducteur (positif ou négatif), le plus près possible l'un de l'autre.
• Shunt sur un conducteur non relié à la terre : protéger le circuit par un fusible ou un disjoncteur.
• Régler le module exactement selon le shunt installé (ampères, millivolts, polarité, rôle) : le manuel signale un risque de dommage grave à la batterie en cas d'erreur. Module à poser ou à retirer régulateur hors tension.
