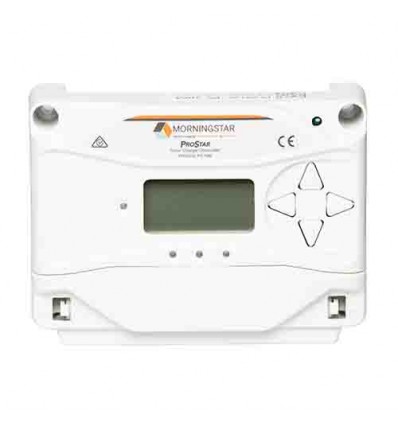

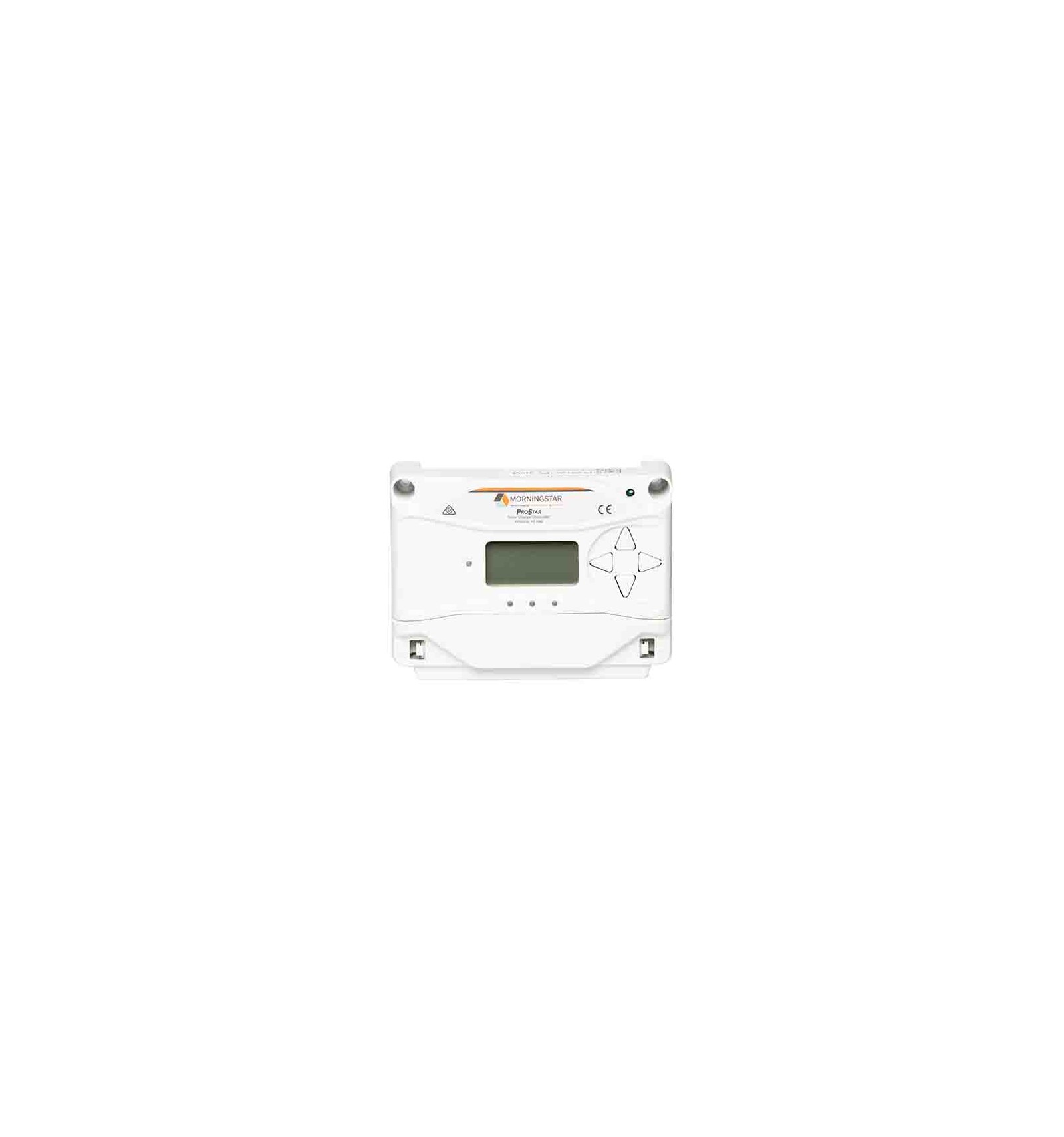

Régulateur de charge PWM Morningstar ProStar PS-30M, 12/24 V, 30 A module / 30 A utilisation, 60 Voc max, afficheur LCD rétroéclairé, IP20
Une question ?
04 90 60 05 68
Le ProStar PS-30M est un régulateur de charge solaire PWM (modulation de largeur d'impulsion) de troisième génération pour installations en site isolé. Il reconnaît automatiquement une batterie 12 V ou 24 V, admet 30 A de courant solaire et alimente les récepteurs en courant continu par une sortie utilisation de 30 A.
Le « M » de la référence désigne l'afficheur LCD monté en façade ; la gamme comprend aussi un modèle 15 A (PS-15, PS-15M). À ne pas confondre avec le ProStar MPPT (PS-MPPT), qui relève d'une autre technologie et accepte une tension de modules plus élevée.
Points clés
- Afficheur graphique LCD rétroéclairé (128 x 64 pixels, zone utile 5,0 x 2,5 cm, plusieurs langues) : tension, courant, température, réglages d'éclairage ; il sert aussi à modifier les paramètres de charge et de délestage sans ordinateur.
- Courant nominal tenu en continu jusqu'à 60 °C, côté solaire comme côté utilisation ; refroidissement entièrement passif.
- Charge en 4 étapes (Bulk, Absorption, Float, égalisation) ; 7 profils de batterie préréglés par micro-interrupteurs et un profil personnalisable.
- Sortie utilisation avec délestage sur tension basse (coupure à 11,4 V, reconnexion à 12,6 V en 12 V, valeurs doublées en 24 V, ou seuils personnalisés) ; commande d'éclairage du crépuscule à l'aube ou programmée.
- Enregistrement journalier des données de charge et de consommation, jusqu'à 256 jours ; port MeterBus, protocole MODBUS, logiciel MSView.
- Protections électroniques : surcharge, court-circuit, surtension, inversion de polarité et température élevée côté solaire ; surcharge, court-circuit, inversion de polarité et température élevée côté utilisation ; courant inverse de nuit ; inversion de polarité de la batterie.
- Carte électronique tropicalisée, bornes de qualité marine, boîtier en polycarbonate avec capot de bornier et dissipateur en aluminium.
Caractéristiques techniques
| Technologie | PWM (modulation de largeur d'impulsion) |
| Tension nominale de batterie | 12 V ou 24 V, détection automatique |
| Courant de charge maximal | 30 A |
| Courant de la sortie utilisation | 30 A |
| Tension solaire maximale en circuit ouvert | 60 V |
| Plage de tension de batterie | 10 à 35 V |
| Précision de la mesure de tension | ≤ 0,1 % ± 50 mV |
| Consommation propre | 35 mA avec l'afficheur à 50 % de luminosité, 50 mA à 100 % |
| Protection contre les surtensions transitoires | 1 500 W (solaire, batterie, utilisation) |
| Délestage / reconnexion | 11,4 V / 12,6 V en 12 V (x 2 en 24 V) ou personnalisé |
| Compensation en température | -5 mV/°C par élément (référence 25 °C) |
| Signalisation | Afficheur LCD rétroéclairé, 1 LED d'état, 3 LED d'état de charge |
| Température de fonctionnement | -40 °C à +60 °C (afficheur : -20 °C à +60 °C) |
| Température de stockage | -40 °C à +80 °C |
| Communication | Port MeterBus (RJ-11) ; protocoles MeterBus et MODBUS ; logiciel MSView |
| Enregistrement des données | Jusqu'à 256 jours, valeurs journalières |
| Bornes de puissance | 2,5 à 16 mm² |
| Indice de protection | IP20 |
| Dimensions | 153 x 105 x 55 mm |
| Poids | 0,4 kg |
À prévoir
- Sonde de température déportée RTS, en option : le manuel la recommande vivement, et en particulier quand la température de la batterie s'écarte de 5 °C ou plus de celle du régulateur.
- Liaison avec un ordinateur ou un réseau par adaptateur à commander à part : UMC-1 (USB), MSC (RS-232) ou EMC-1 (Ethernet).
- La tension en circuit ouvert du champ photovoltaïque ne doit pas dépasser 60 V : en PWM, les modules se choisissent en fonction de la tension de la batterie.
