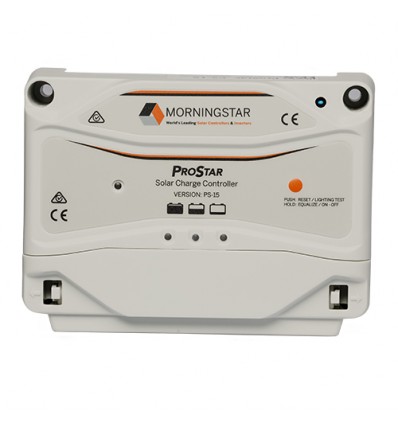

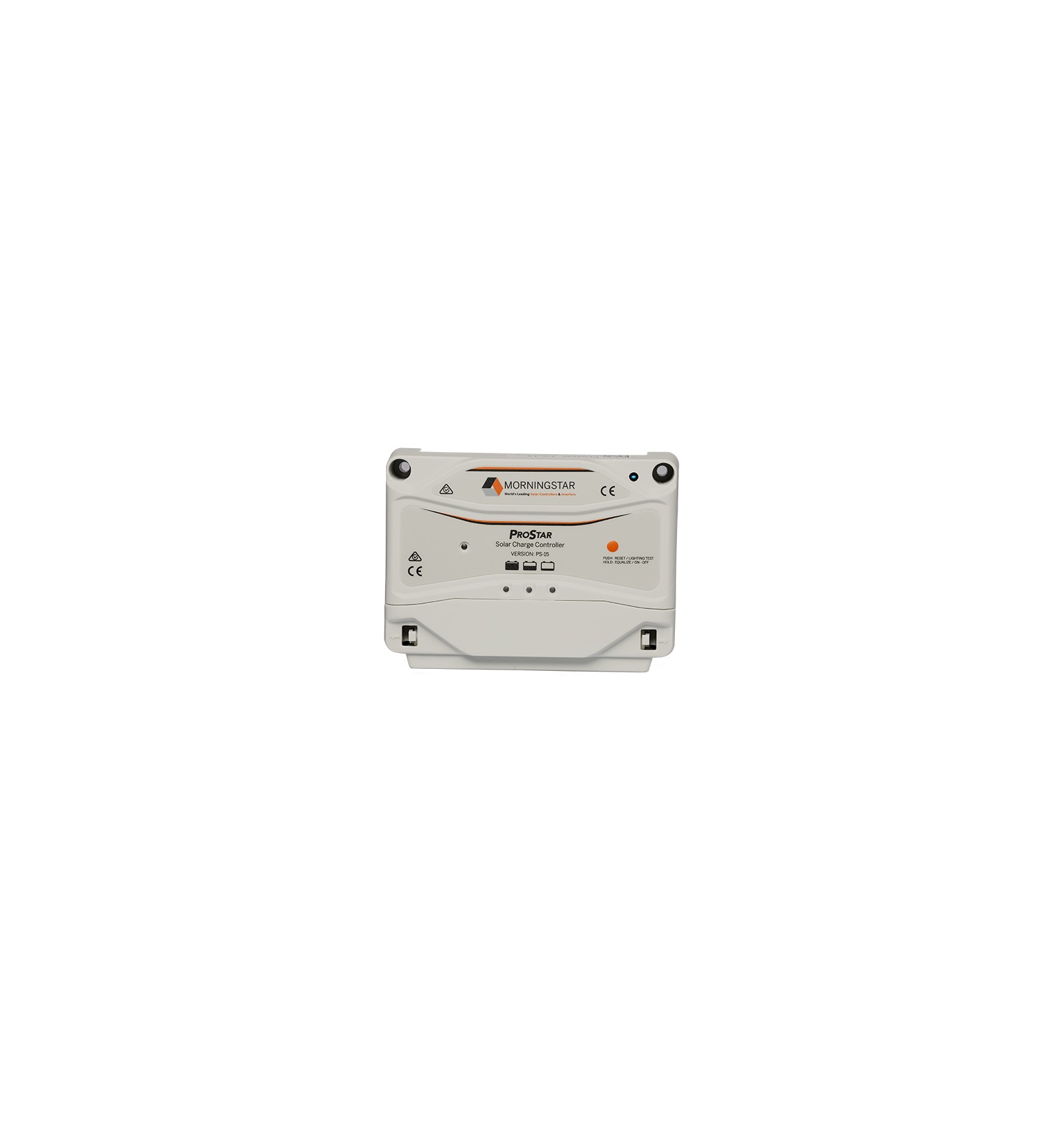

PS-15

Le ProStar PS-15 est un régulateur de charge solaire PWM (modulation de largeur d'impulsion) de troisième génération pour installations en site isolé. Il reconnaît automatiquement une batterie 12 V ou 24 V, admet 15 A de courant solaire et alimente les récepteurs en courant continu par une sortie utilisation de 15 A.

Le PS-15 est la version sans afficheur : la signalisation se fait par LED. La même électronique existe avec un afficheur LCD en façade sous la référence PS-15M. À ne pas confondre avec le ProStar MPPT (PS-MPPT), qui relève d'une autre technologie et accepte une tension de modules plus élevée.

Points clés

• Version sans afficheur : une LED d'état et trois LED d'état de charge ; un bouton-poussoir lance une égalisation manuelle, acquitte un défaut, déclenche un test d'éclairage ou rétablit les réglages d'usine.
• Courant nominal tenu en continu jusqu'à 60 °C, côté solaire comme côté utilisation ; refroidissement entièrement passif.
• Charge en 4 étapes (Bulk, Absorption, Float, égalisation) ; 7 profils de batterie préréglés par micro-interrupteurs et un profil personnalisable.
• Sortie utilisation avec délestage sur tension basse (coupure à 11,4 V, reconnexion à 12,6 V en 12 V, valeurs doublées en 24 V, ou seuils personnalisés) ; commande d'éclairage du crépuscule à l'aube ou programmée.
• Enregistrement journalier des données de charge et de consommation, jusqu'à 256 jours ; port MeterBus, protocole MODBUS, logiciel MSView.
• Protections électroniques : surcharge, court-circuit, surtension, inversion de polarité et température élevée côté solaire ; surcharge, court-circuit, inversion de polarité et température élevée côté utilisation ; courant inverse de nuit ; inversion de polarité de la batterie.
• Carte électronique tropicalisée, bornes de qualité marine, boîtier en polycarbonate avec capot de bornier et dissipateur en aluminium.

Caractéristiques techniques

À prévoir

• Sonde de température déportée RTS, en option : le manuel la recommande vivement, et en particulier quand la température de la batterie s'écarte de 5 °C ou plus de celle du régulateur.
• Liaison avec un ordinateur ou un réseau par adaptateur à commander à part : UMC-1 (USB), MSC (RS-232) ou EMC-1 (Ethernet).
• Afficheur déporté RM-1, en option, pour lire les mesures à distance ; les réglages personnalisés se font par ordinateur avec MSView. Pour un afficheur en façade, choisir la version « M ».
• La tension en circuit ouvert du champ photovoltaïque ne doit pas dépasser 60 V : en PWM, les modules se choisissent en fonction de la tension de la batterie.
