ReadyRelay

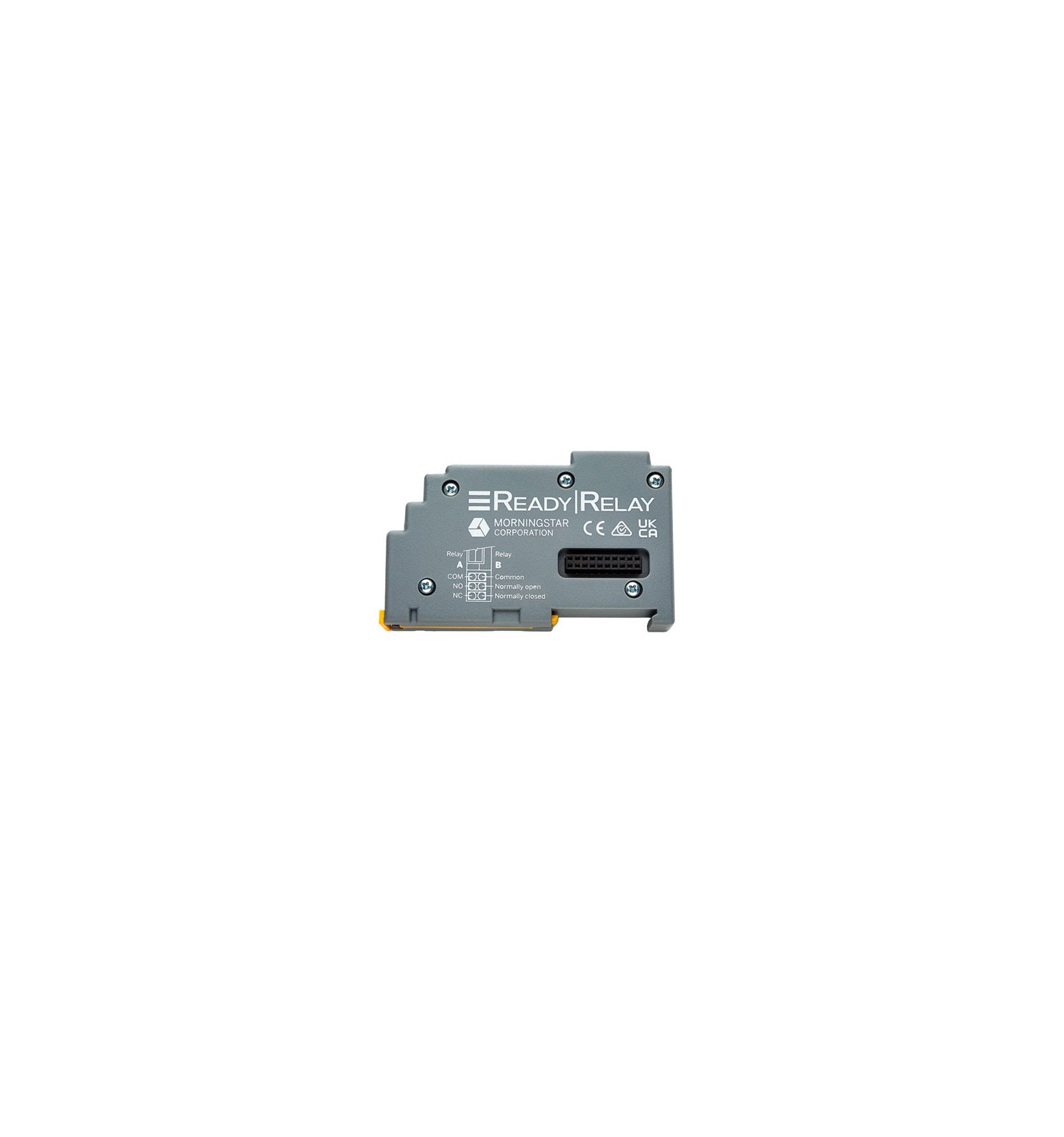

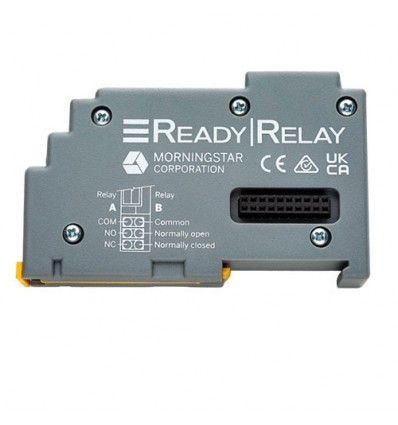

Le ReadyRelay est un module d'extension (ReadyBlock) des régulateurs Morningstar GenStar MPPT. Il s'enclenche sur le rail ReadyRail du régulateur, qui l'alimente et le reconnaît automatiquement, et lui ajoute deux relais à contact sec inverseur (commun, travail, repos). Chaque relais se programme indépendamment pour signaler un état, commander un récepteur ou démarrer une source d'appoint.

Points clés

• Cinq modes par relais : seuil sur une grandeur mesurée (avec temporisations), défauts et alarmes, étape de charge (Bulk, Absorption, Float, égalisation, nuit), marche-arrêt d'une source externe telle qu'un groupe électrogène, commande manuelle ou programmation horaire.
• Exemples d'emploi cités par le manuel : circuit de démarrage d'un groupe, ventilateur d'extraction, équipement de communication, relais de puissance, avertisseur ou voyant de défaut.
• Les deux relais sont embrochables et se remplacent un par un, sans déposer le module.
• Paramétrage par l'interface web LiveView du régulateur ; l'afficheur local ne permet que de basculer les relais.
• Trois LED : état du module, relais A, relais B.

Caractéristiques techniques

À prévoir

• Le circuit des relais n'a pas de protection contre les surintensités : installer un fusible de 6 A au plus (0,5 A entre 30 et 60 V CC selon le manuel).
• Un courant d'appel supérieur à 10 A peut endommager le relais. En continu, les valeurs valent pour une charge résistive : ajouter une diode de roue libre sur une charge inductive.
• Configurer le relais dans LiveView avant de le câbler ; module à poser ou à retirer régulateur hors tension.
• Pour un groupe électrogène : modèle à démarrage électrique et starter automatique, de préférence à commande deux fils.
