PS-MPPT-40M

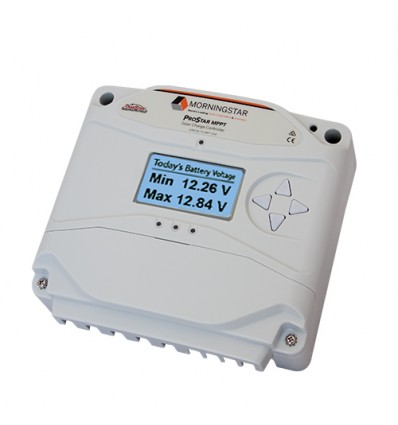

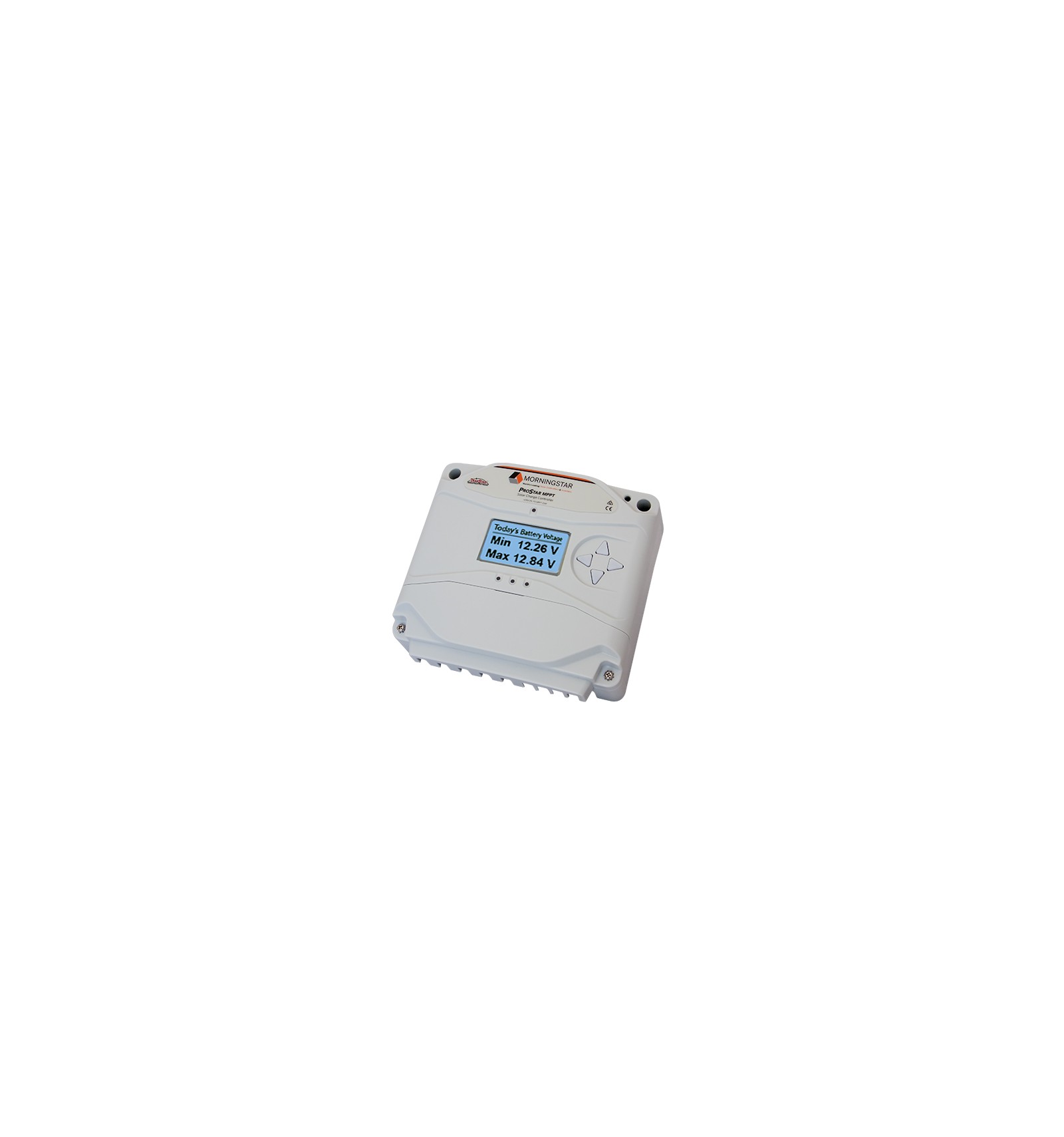

Le ProStar MPPT PS-MPPT-40M est un régulateur de charge solaire à recherche du point de puissance maximale (technologie TrakStar de Morningstar) destiné aux installations en site isolé sur batterie 12 V ou 24 V. Il fournit jusqu'à 40 A à la batterie et alimente les récepteurs en courant continu par une sortie utilisation de 30 A. Son entrée accepte 120 V en circuit ouvert, ce qui permet de câbler plusieurs modules en série.

Le « M » de la référence désigne la version avec afficheur LCD en façade ; le PS-MPPT-40, sans afficheur, a les mêmes calibres. À ne pas confondre avec les ProStar PS-15 et PS-30, qui sont des régulateurs PWM.

Points clés

• Charge en 4 étapes (Bulk, Absorption, Float, égalisation) ; 7 profils de batterie préréglés, choisis par micro-interrupteurs, et un profil personnalisable. La fiche technique annonce la prise en charge des batteries au plomb, au nickel-cadmium et au lithium, certaines exigeant un BMS compatible.
• Sortie utilisation 30 A avec délestage sur tension basse (coupure à 11,4 V, reconnexion à 12,6 V en 12 V, valeurs doublées en 24 V, ou seuils personnalisés) et commande d'éclairage du crépuscule à l'aube ou programmée.
• Afficheur LCD : lecture des mesures et réglage de la charge, de l'éclairage et du délestage sans ordinateur.
• Enregistrement journalier des données de production et de consommation sur 256 jours ; port MeterBus, protocole MODBUS, logiciel MSView pour le paramétrage et la lecture à distance.
• Refroidissement entièrement passif, carte électronique tropicalisée et bornes de qualité marine ; boîtier en polycarbonate sur dissipateur en aluminium.
• Protections électroniques à réarmement automatique, sans fusible : surcharge, court-circuit, inversion de polarité et température élevée côté solaire et côté utilisation, courant inverse de nuit, inversion de polarité de la batterie.
• Sonde de température intégrée pour la compensation de la tension de charge ; bornes prévues pour une sonde déportée et pour la mesure de la tension aux bornes de la batterie.

Caractéristiques techniques

À prévoir

• Sonde de température déportée RTS, en option : le manuel la recommande vivement, la sonde intégrée étant influencée par l'emplacement et l'échauffement du régulateur.
• Boîtier de câblage PS-MPPT-WB, en option, nécessaire pour raccorder des câbles de 35 mm² et pour loger les adaptateurs de communication.
• Liaison avec un ordinateur ou un réseau par adaptateur à commander à part : UMC-1 (USB), MSC (RS-232) ou EMC-1 (Ethernet).
• La puissance du champ photovoltaïque peut dépasser la puissance nominale : le régulateur limite alors le courant de charge à sa valeur nominale. La tension en circuit ouvert, elle, ne doit jamais dépasser 120 V.
