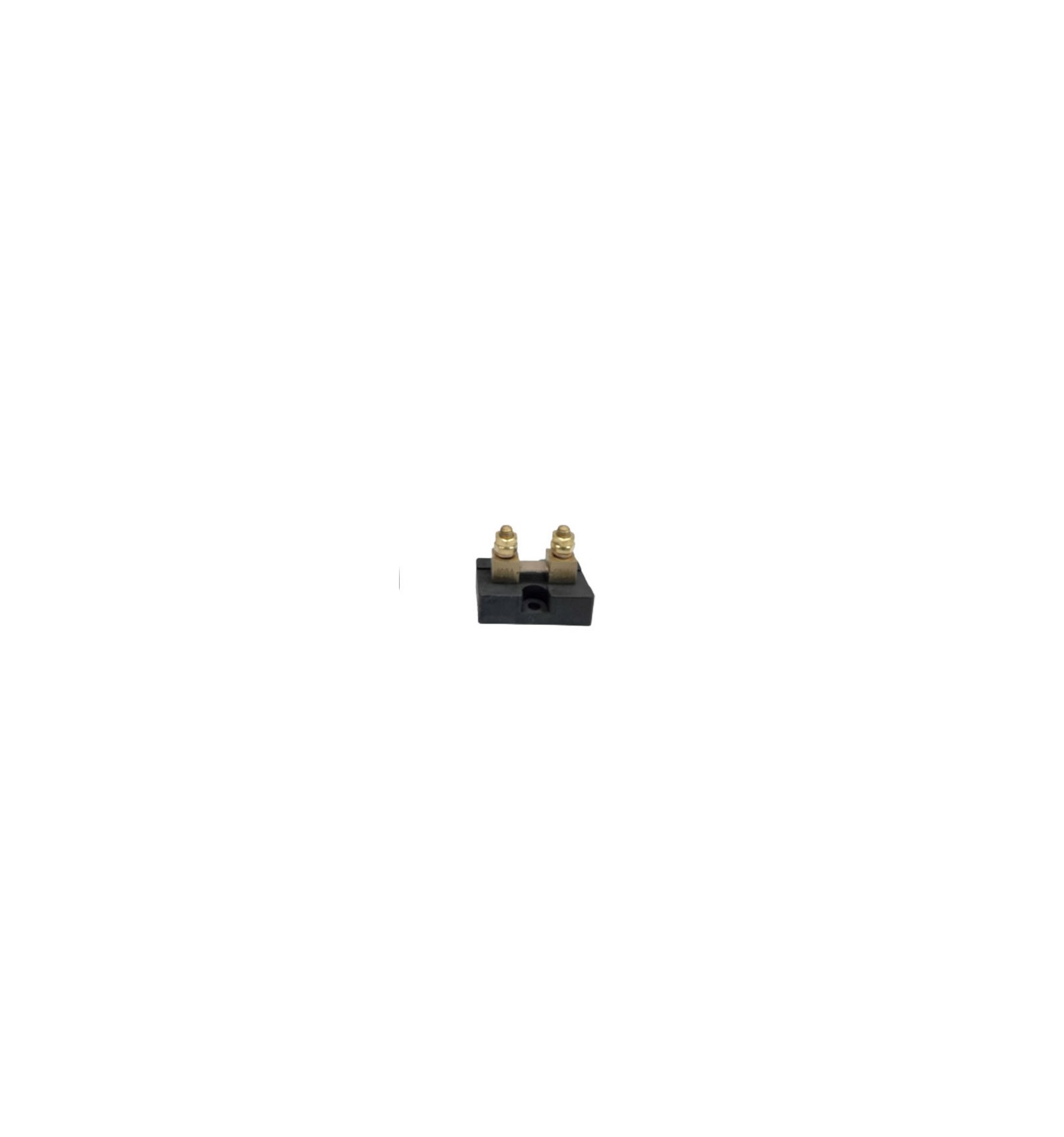

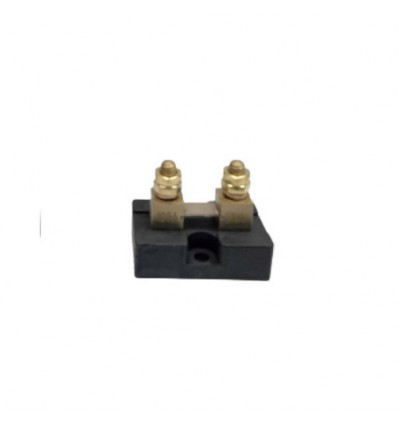

Shunt-100-50

Shunt de mesure de courant 100 A / 50 mV pour le module ReadyShunt des régulateurs Morningstar GenStar MPPT. Placé en série dans un conducteur, il fournit au ReadyShunt une tension proportionnelle au courant, de 50 mV à 100 A. C'est un accessoire passif : sans module ReadyShunt, il n'apporte aucune mesure au régulateur.

Points clés

• Sert au suivi de la batterie (courant net, ampères-heures entrés et sortis) ou à la mesure d'une source ou d'un départ de consommation.
• Se monte dans le conducteur positif ou négatif, selon le schéma du manuel du ReadyShunt.
• Calibre à saisir dans les réglages du ReadyShunt : 100 A, 50 mV.
• D'après le manuel du ReadyShunt, le courant permanent doit rester voisin des deux tiers du calibre du shunt, sous peine d'échauffement.

Caractéristiques techniques

Module ReadyShunt et câbles de puissance non fournis ; les fils de mesure à paire torsadée sont livrés avec le ReadyShunt. Trois calibres existent : 50 A, 100 A et 500 A.
