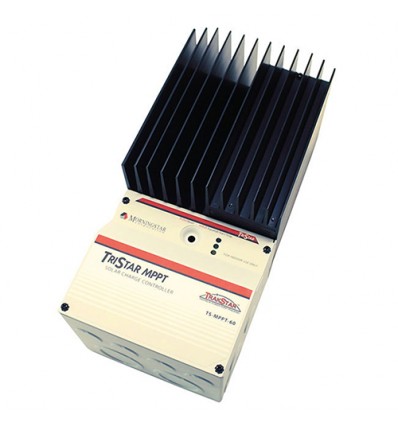

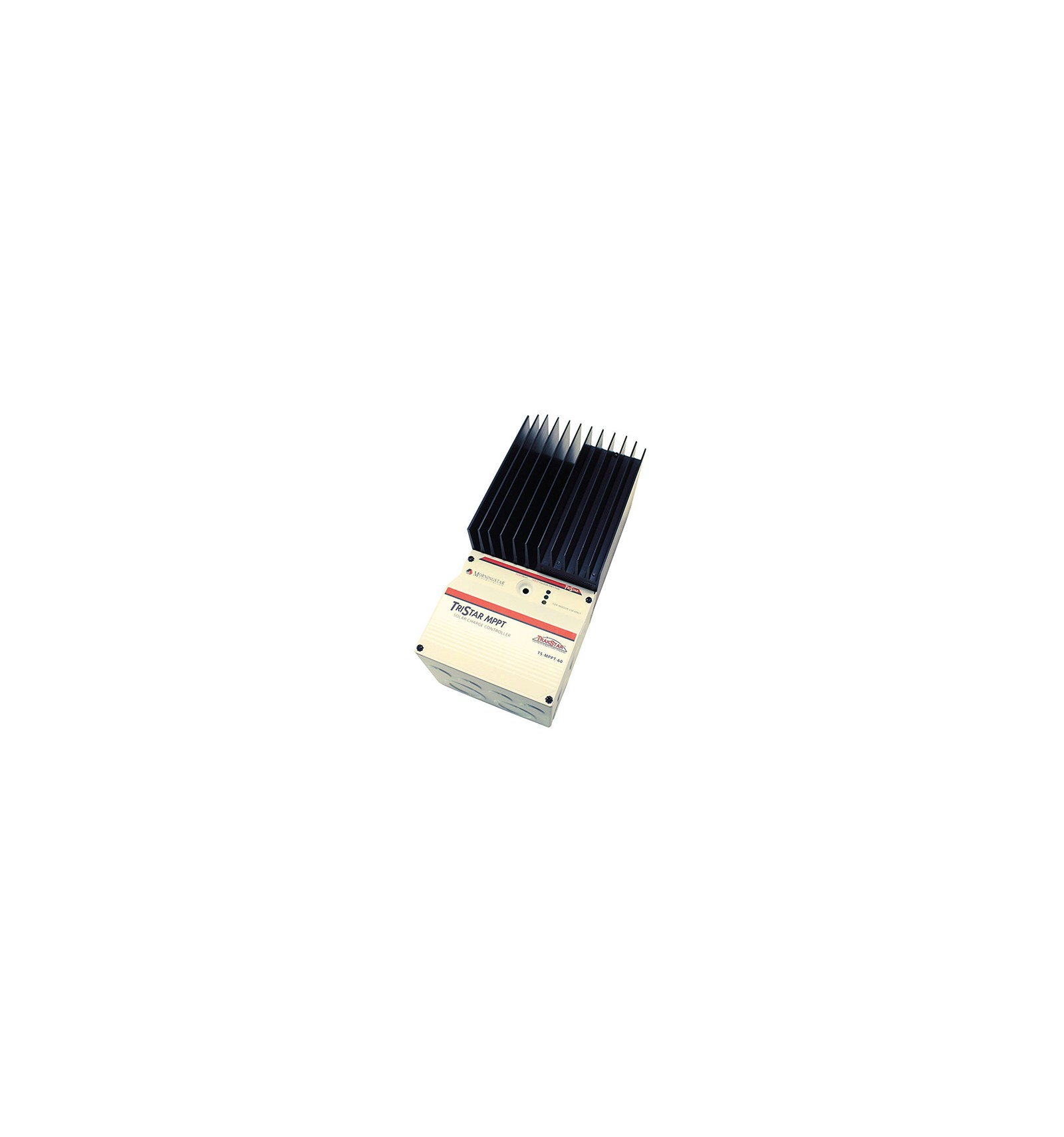

Régulateur de charge Tristar MPPT TS-MPPT-30, 12/24/36/48 V, 150 Voc, 30 A batterie, sonde de température RTS incluse, pas de départ conso, IP20
Une question ?
Le TriStar MPPT TS-MPPT-30 est le modèle 30 A de la gamme TriStar MPPT 150 V de Morningstar : un régulateur de charge solaire à recherche du point de puissance maximale (technologie TrakStar) pour batteries 12, 24, 36 ou 48 V en site isolé. Il accepte un champ photovoltaïque jusqu'à 150 V en circuit ouvert. C'est un chargeur de batterie seul : il ne comporte pas de sortie utilisation.
La gamme compte aussi les TS-MPPT-45 et TS-MPPT-60. Le modèle 30 A se distingue par son courant de charge et par ses ports de communication, limités à MeterBus et RS-232 : l'Ethernet et l'EIA-485 sont réservés au TS-MPPT-60.
Points clés
- Algorithme TrakStar : balayage rapide de toute la courbe courant-tension du champ, y compris en cas d'ombrage partiel ou de champ composé de modules différents.
- Rendement maximal de 99 % ; fonctionnement continu à pleine puissance jusqu'à 45 °C de température ambiante, sans ventilateur ni relais mécanique.
- Charge en 4 étapes (Bulk, Absorption, Float, égalisation) avec compensation en température ; la sonde de température déportée RTS est fournie.
- Ports MeterBus et RS-232, protocole MODBUS et logiciel MSView pour la supervision et le paramétrage ; jusqu'à 200 jours de données enregistrées, consultables par un afficheur ou par les ports de communication.
- Trois LED en façade pour l'état du système ; afficheur TriStar en option (monté sur l'appareil ou déporté).
- Protections électroniques : surcharge, court-circuit et surtension côté solaire, surtension batterie, température élevée, foudre et surtensions transitoires, courant inverse de nuit.
- Inductances enrobées d'époxy, cartes tropicalisées et bornes de qualité marine ; boîtier de raccordement à entrées défonçables.
Caractéristiques techniques
| Technologie | MPPT (TrakStar) |
| Courant de charge maximal | 30 A |
| Tension nominale du système | 12, 24, 36 ou 48 V |
| Tension solaire maximale en circuit ouvert | 150 V |
| Puissance solaire nominale maximale | 400 W en 12 V, 800 W en 24 V, 1 600 W en 48 V |
| Rendement maximal | 99 % |
| Plage de tension de batterie | 8 à 72 V |
| Consommation propre maximale | 2,7 W |
| Protection contre les surtensions transitoires | 4 500 W par port |
| Compensation en température | -5 mV/°C par élément (référence 25 °C), de -30 °C à +80 °C |
| Ports de communication | MeterBus et RS-232 (ni EIA-485 ni Ethernet sur ce modèle) |
| Enregistrement des données | Jusqu'à 200 jours |
| Température ambiante de fonctionnement | -40 °C à +45 °C |
| Humidité | 100 % sans condensation |
| Section maximale des câbles | 35 mm² |
| Entrées défonçables | M20 ; 1/2, 1 et 1 1/4 pouce |
| Indice de protection | IP20 (usage intérieur, boîtier ventilé) |
| Dimensions | 291 x 130 x 142 mm |
| Poids | 4,1 kg |
À prévoir
- Pas de sortie utilisation : le délestage des récepteurs se traite à part (régulateur de décharge, relais piloté par le Relay Driver RD-1 en option).
- Afficheur en option : TriStar Meter-2 (TS-M-2) sur l'appareil ou TriStar Remote Meter-2 (TS-RM-2) déporté ; sans afficheur, la lecture se fait par LED ou par ordinateur.
- La puissance du champ peut dépasser la puissance nominale sans dommage pour le régulateur, mais l'intérêt économique du surplus diminue vite. La tension en circuit ouvert ne doit jamais dépasser 150 V.
- Le manuel rappelle la règle américaine (NEC) des 125 % : courant de court-circuit du champ limité à 24 A pour le TS-MPPT-30.
